Как разобрать iPhone 5S

Один… Три… Ж… Три…Ж опять… С!… Четыре… Четыре опять!… И еще одна С!… Пять!… С!… Пять?!… Ц!

К счастью Apple работает в сфере высоких технологий, а не образования. Мы можем только представить какая была бы путаница в букварях, если бы они учились в Купертино.

Отложим в сторону странные названия, мы страстно желали вгрызться в новейший телефонный фрукт. Так страстно, что послали одного из нас в земли, где ходят на головах, чтобы добыть один.

kak-razobrat-iphone-5s-01

Это руководство является переводом статьи: https://www.ifixit.com/Teardown/iPhone+5s+Teardown/17383

Также у нас есть специальные статьи по замене часто-ломающихся компонентов Айфончика: замена экрана iPhone 5S, замена аккумулятора iPhone 5S и замена кнопки домой.

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

отвертка pentalobeTS1 отвертка pentalobe
крестовая отвертка PhillipsPH000 крестовая отвертка Phillips
ПрисоскаПрисоска
Пластиковый инструмент для разбора корпусов «лопатка»Пластиковый инструмент для разбора корпусов «лопатка»

Выход нового Айфона это путешествие в будущее — команда по разбору iFixit переместилась на 17 часов вперед во времени, чтобы заполучить iPhone 5S пораньше.

kak-razobrat-iphone-5s-02

Мы хотим сказать большое спасибо нашим хорошим друзьям из MacFixit Australia за то, что они разрешили использовать их офис в Мельбурне для этого разбора. Они продают аксессуары для МаковАйфонов и инструменты iFixit.

Чтобы закрыть все наши тылы мы узнали у наших лучших лингвистов, что 5S вверх тормашками это по-прежнему 5S.

kak-razobrat-iphone-5s-03

Говоря про инструменты. Для этого разбора мы будем использовать наш новенький Pro Tech Screwdriver Set.

kak-razobrat-iphone-5s-04

Пока мы готовим себя к погружению в чудесные внутренности iPhone 5S, давайте пройдемся по техническим характеристикам:

  • Процессор Apple A7 с 64-битной архитектурой;
  • Со-процессор для анализа движений M7;
  • 16, 32 или 64 Гб Flash-памяти;
  • 4-дюймовый retina-дисплей с плотностью 326 точек на дюйм;
  • 8 Мп iSight камера и 1.2 Мп FaceTime камера;
  • Сканер отпечатков пальцев, встроенные в кнопку «домой».

kak-razobrat-iphone-5s-05

  • Доступен в трёх цветах: «серый космос», «серебро» и «зооооолото» (или, как мы его называем, совсем-не-цвет-космоса, медалька за второе местое, и… Bling!).

kak-razobrat-iphone-5s-06

Apple следует своей традиции ограждения пользователя от внутренностей устройства, используя шурупы pentalobe. К счастью мы были готовы к этому. Мы выпустили наш надежный набор для освобождения iPhone 5, и, к нашему удивлению, он работает!

kak-razobrat-iphone-5s-07

К сожалению, мы не закупили нужную краску, поэтому в наборе присутствуют только серебряные и черные шурупы под крестовую отвертку Philips.

Сейчас мы прессуем наших дизайнеров, чтобы они разработали шурупы под крестовую отвертку из золота 585 пробы. Они будут стоить 50 долларов каждый, и проворачиваться при первой попытке их выкрутить, поэтому они будут идеальны для Айфона. Мы будем держать вас в курсе.

kak-razobrat-iphone-5s-08

Наш освобожденный iPhone 5S напомнил нам другой Айфон в горошек, разбор которого будет опубликован в ближайшем будущем…

kak-razobrat-iphone-5s-09

Заканчиваем крутиться на месте. Настало время открыть малышку! Как и в прошлом году мы призвали на помощь присоску, чтобы отделить модуль дисплея в сборе от корпуса.

kak-razobrat-iphone-5s-10

В отличии от прошлого года, нежно проводим лопаткой по периметру, так, на всякий случай…

kak-razobrat-iphone-5s-11

Лопатка помогла. В нижней части телефона был обнаружен шлейф, соединяющий сенсор Touch ID, который находится в кнопке «домой», и коннектор Lightening.

Это добавляет небольшой элемент опасности в процесс разбора. Если поднять экран за присоску слишком высоко, то есть шанс повредить шлейф.

kak-razobrat-iphone-5s-12

Мы выжили после первой ловушки и аккуратно отсоединили коннектор шлейфа Touch ID с помощью лопатки.

kak-razobrat-iphone-5s-13

Увы, с первого взгляда внутреннее устройство iPhone 5S мало отличается от внутреннего устройства iPhone 5. Главное отличие — отсутствие язычка на батарее, за который её можно достать из корпуса.

kak-razobrat-iphone-5s-14

С помощью нашего любимого набора отверток, мы сняли несколько металлических экранов, которые защищают коннекторы, и приступили к эпичной битве с батареей.

Казавшееся незначительным, отсутствие язычка на батарее, обнажило куда большую проблему — клей.

kak-razobrat-iphone-5s-15

Возможно буква эс в названии означает «слиплось» или «смиритесь»… вроде, «эта батарее слиплась с корпусом намертво» или «я надеюсь вы не захотите заменять батарею и смиритесь с тем, что у вас старая».

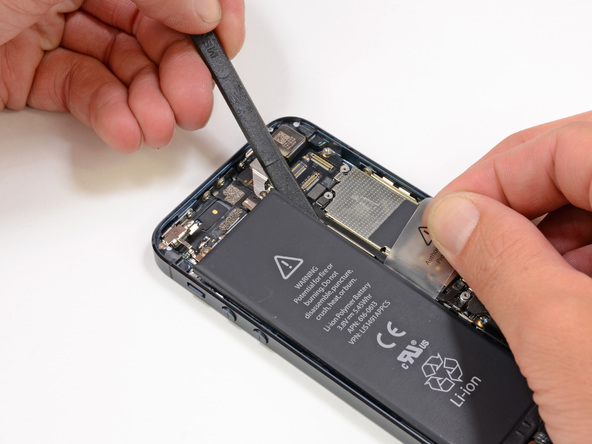

Пока мы мечтали о батарее в Айфоне, которую можно было бы заменить без инструментов, мы нагрели имеющуюся батарею и поддели её лопаткой.

kak-razobrat-iphone-5s-16

Святой скотч! Кажется, что Apple в предыдущей «пятерке», по сравнению с iPhone 5S, вообще не использовала двусторонний скотч! Тут две здоровенные белые «взлетно-посадочные полосы», держат батарею практически по всей её площади.

Дополнение: некоторые ребята сообщают, что этот скотч обладает хорошей отрываемостью. Как только мы получим больше Айфонов в ремонт мы проверим эту теорию и сообщим вам!

kak-razobrat-iphone-5s-17

Заявлено, что iPhone 5S может проработать до 10 часов в режиме разговора в сети 3G, но ходят слухи, что iOS 7 не оставит шансов.

kak-razobrat-iphone-5s-18

Золотая батарея фирмы Desay Battery Co., Ltd, произведенная в Китае в городе Huizhou, отдает 3.8В, 5.92Втч, 1560 мАч. Для сравнения:

  • iPhone 5: 3.8В, 1440 мАч, 5.45 Втч. В режиме разговора до 8 часов в сетях 3G. В режиме ожидания до 225 часов.
  • Samsung Galaxy S4: 3.8В, 2600 мАч, 9.88 Втч. В режиме разговора до 7. В режиме ожидания до 300 часов.
  • Motorola Moto X: 3.8В, 2200 мАч, 8.4 Втч. 24 часа в «смешанном режиме».

kak-razobrat-iphone-5s-19

Похоже разные телефоны комплектуются разными батареями. Другой наш аппарат цвета «серый космос» был укомплектован батареей от Simplo Technology Inc. (справа).

kak-razobrat-iphone-5s-20

После успешного извлечения батерии мы переходим к следующему шагу в нашем путешествии в недра Айфона: снятие (бессменного) модуля retina-дисплея, с разрешением 326 точек на дюйм, в сборе.

kak-razobrat-iphone-5s-21

Несколько взмахов лопаткой, чтобы отсоединить разъемы шлейфов от камеры FaceTime, сенсора, и экрана и модуль дисплея свободен.

Ищите технические характеристики дисплея? Не стоит! Можете посмотреть на технические характеристики дисплея в предыдущей «пятерке». Несмотря на тренд, которого придерживаются другие производители смартфонов, экран в iPhone 5S не больше, не лучше, не хуже, чем экран в «пятерке».

kak-razobrat-iphone-5s-22

Мы быстро извлекли кнопку «домой» и сенсор Touch ID, новый сканер отпечатков пальцев Apple. Время выбивать отпечатки пальцев!

CMOS-микросхема, очевидно, что Touch ID это набор небольших конденсаторов, которые создают «изображение» неровностей на поверхности вашего пальца.

kak-razobrat-iphone-5s-23

Технология разработана компанией AuthenTec, и была приобретена Apple приблизительно год назадСообщается, что отпечатки пальцев хранятся локально в устройстве, что означает, что в Купертино их не увидят.

kak-razobrat-iphone-5s-24

Нас волнует будет ли сапфировое стекло защищать сенсор от деградации со временем, которое свойственно многим CMOS-сенсорам отпечатков. Если не будет, то это может стать тикающей бомбой, также как и супер-вклеенная батарея.

kak-razobrat-iphone-5s-25

Раскрываем камеру iSight. На тыльной стороне камеры напечатано DNL333 41WGRF 4W61W.

kak-razobrat-iphone-5s-26

Согласно нашему другу Джиму Моррисону, вице-президенту Technology Analysis Group в Chipworks, «маркировка DNL совпадает с маркировкой на камерах Sony IMX145, которые мы видели в iPhone 4s и iPhone 5. Маркировки на торцах отличаются, но наши инсайдеры утверждают, что это опять камера производства Sony».

kak-razobrat-iphone-5s-27

Apple заявила, что расстояния между пикселями на матрице 1.5 микрона. Таким образом это не IMX145, а какой-то новый вариант. На нижней части модуля камеры нанесена маркировка AW32 65BD 4511 b763.

kak-razobrat-iphone-5s-28

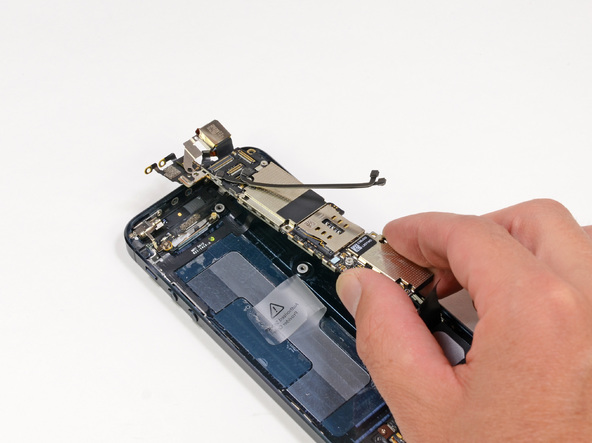

Для тех из вас, кто считает шаги и сравнивает все с предыдущей моделью — пока все одинаково.

kak-razobrat-iphone-5s-29

Прекрасный пример итеративного дизайна Apple. В iPhone 5S все более причесано и оптимизировано.

Ушёл в небытие жалкий антенный переходник, уменьшая количество элементов, которые могут отсоединиться или поломаться.

Если бы они еще решили переместить разъем антенны снизу наверх…

kak-razobrat-iphone-5s-30

Походи мы нашли модуль WiFi Murata 339S0205 (основанный на чипе Broadcom BCM4334, согласно Chipworks).

kak-razobrat-iphone-5s-31

Сравнивания наши модели с 16Гб и 64Гб:

  • Кажется, что Murata IC одинаков для обоих Айфонов.
  • Дизайн материнской платы идентичный, но небольшие отличиями (например, маркировка 94V-0 на плате справа, отсутствует на плате слева) могут говорить, что Apple производит материнские платы на разных заводах.

kak-razobrat-iphone-5s-32

Снимаем электромагнитные экраны! Узрите интегральные схемы:

  • SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND Flash;
  • Qualcomm PM8018 RF power management IC;
  • TriQuint TQM6M6224;
  • Apple 338S1216;
  • Broadcom BCM5976 touchscreen controller;
  • Texas Instruments 343S0645 touchscreen interface;
  • Skyworks 77810.

kak-razobrat-iphone-5s-33

Больше интегральных схем!

  • Skyworks 77355;
  • Avago A790720;
  • Avago A7900;
  • Apple 338S120L.

kak-razobrat-iphone-5s-34

Супер-большое спасибо ребятам из Chipworks, которые помогли обнаружить и идентифицировать эти чудесные микросхемки!

kak-razobrat-iphone-5s-35

Перенесем наше внимание на обратную сторону материнской платы:

  • Apple A7 APL0698 SoC (based on this MacRumors post, the markings F8164A1PD indicate the RAM is likely 1GB);
  • Qualcomm MDM9615M LTE Modem;
  • Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS transceiver.

Пытаясь обнаружить ожидаемый сопроцессор M7 мы начали сомневаться, выполнен ли он в отдельном корпусе или является частью A7.

Возможно «М» означает «магический», и Apple использует волшебную пыль, чтобы устройство работало. Или может быть «М» означает «маркетинг»…

Добавление: мы таки нашли M7!.

  • Наш M7 был изготовлен в июле.

kak-razobrat-iphone-5s-36

Настало время проверить нового пацана на районе, и он крут как A7. Кроме сенсора отпечатков пальцев, A7 это главная фича, ради которой стоит выбрать iPhone 5S вместо iPhone 5C.

kak-razobrat-iphone-5s-37

Согласно рекламе, A7 вдвое быстрее чем его предшественник A6, который использовался в iPhone 5 и в iPhone 5C.

Переход на A7 знаменует первое использование 64-битных процессоров в смартфонах. Основываясь на отчете AnandTech, прирост производительности в A7 исходит не из перехода на 64-битную архитектуру, а от перехода с устаревшего набора инструкций ARMv7 на, недавно разработанный, ARMv8.

Современный набор инструкций ARMv8 был специально спроектирован для 64-битной архитектуры. Он избавился от поддержки старья, что увеличило эффективность, улучшило производительность без влияния на время автономной работы устройства.

Придется подождать пока мы исследуем внутренности чипа, чтобы узнать кто его произвел.

kak-razobrat-iphone-5s-38

Посмотрим на камеру для селфи.

kak-razobrat-iphone-5s-39

Несколько шурупов закрепляют 1.2 МП камеру FaceTime на посадочном месте. Увеличение размера пикселя камеры iSight может привлечь много внимание, но DIY-папарацци это то, что делает Айфоны тем, чем они являются.

kak-razobrat-iphone-5s-40

Нижняя часть в 5S выглядит практически также как и в «пятерке», хотя динамик в сборе легче снять.

kak-razobrat-iphone-5s-41

Со снятым динамиком легко снимается модуль с разъемом для наушников, микрофоном и коннектором Lightning.

kak-razobrat-iphone-5s-42

На предыдущих поколениях Айфона приходилось заменять сразу множество компонентов, т.к. дизайн не был таким модульным.

kak-razobrat-iphone-5s-43

Нашли еще одну новинку: двойная вспышка.

kak-razobrat-iphone-5s-44

Былый и янтарный диоды расположены рядом с камерой, и помогают побороть бледные тона фотографий ночной жизни.

kak-razobrat-iphone-5s-45

Также как и в iPhone 5 дисплей в сборе снимается первым, облегчая его замену.

К батарее также легко получить доступ, хотя она и не является «обслуживаемой пользователем».

Шлейф сенсора отпечатка пальцев можно легко порвать, если проявить неосторожность при демонтаже дисплея.

iPhone 5s по прежнему использует шурупы с головками Pentalobe, что потребует приобретение специальной отвертки.

Защитное стекло, экран и сенсор — единый компонент, что увеличивает стоимость ремонта.

kak-razobrat-iphone-5s-46

Простота ремонта iPhone 5s: 6 из 10 баллов (10 баллов означают максимальную простоту).

kak-razobrat-iphone-5s-47

Сборка производится в обратном порядке. Спасибо за внимание :)
