Сегодня перевод разбора из официального сервис-мануала L1-L2 для Nokia X2 00. Я раньше мануалы не переводил сам, так что пробный выстрел. Надеюсь вам будет полезно и интересно.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

отвертка Torx PlusTX6 отвертка Torx Plus
Инструмент для разбора корпусов аналог SRT-6 или медиаторИнструмент для разбора корпусов аналог SRT-6 или медиатор
Пластиковый инструмент для разбора корпусов «лопатка»Пластиковый инструмент для разбора корпусов «лопатка»

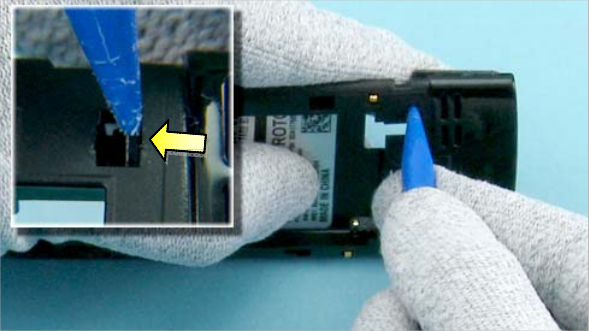

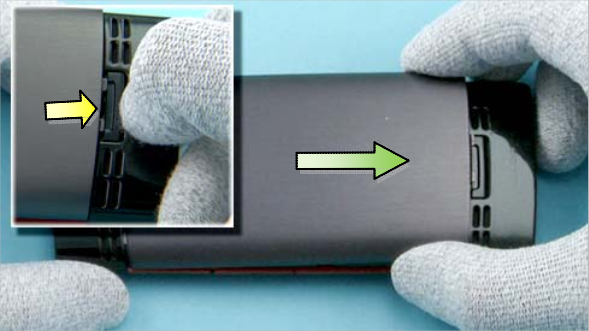

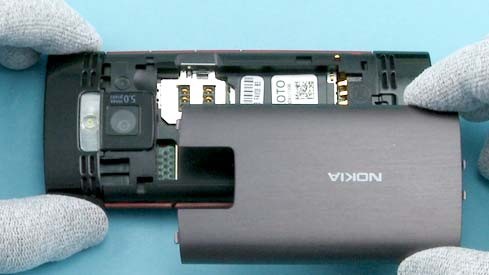

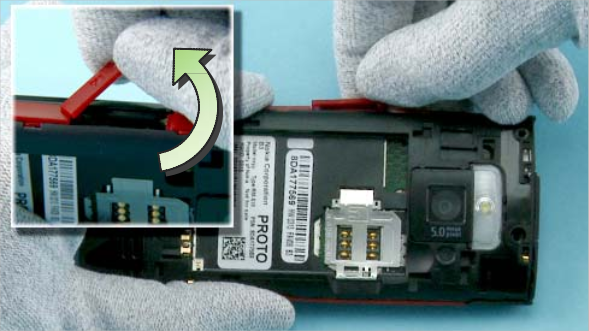

Для начала снимите крышку аккумуляторного отсека. Для этого нужно надавить на защелку в пазу.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (1)

Достаньте аккумулятор.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (2)

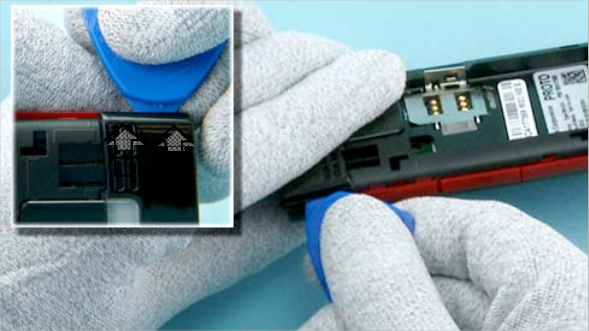

Начинаем снимать накладку над камерой. Для этого поддеваем накладку инструментом для разбора корпусов, как показано на рисунке, чтобы разъединить две первые защелки.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (3)

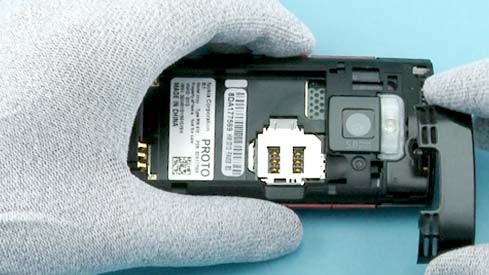

Затем проводим инструментом для разбора корпусов между накладкой и корпусом, как показано на рисунке, чтобы разъединить две верхние защелки.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (4)

И последний штрих, разъединяем оставшиеся две защелки.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (5)

Снимаем накладку.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (6)

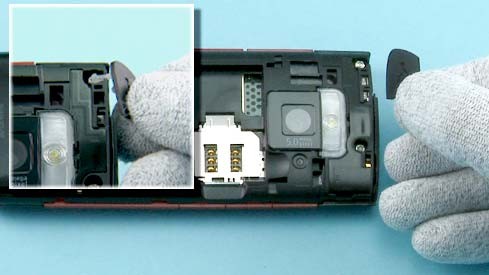

Открываем заглушку порта USB, и снимаем её.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (7)

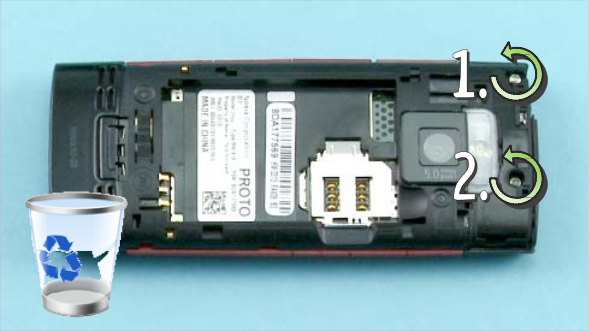

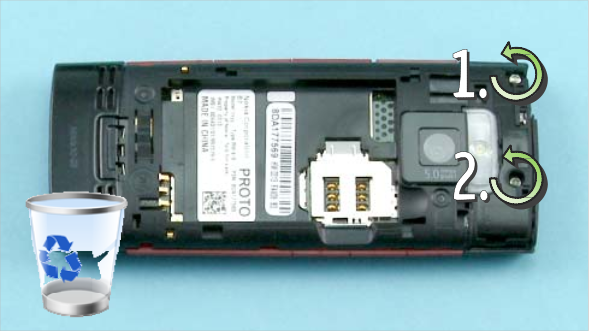

Выкручиваем два шурупа, в очередности показанной на рисунке. По идее их нельзя использовать повторно.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (8)

Начинаем снимать фронтальную панель. Для начала откроем заглушку отсека SD-карты.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (9)

Разъединяем две защелки справа.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (10)

И еще две защелки слева.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (11)

Затем разъединяем одну защелку справа посередине.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (12)

И еще одну слева.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (13)

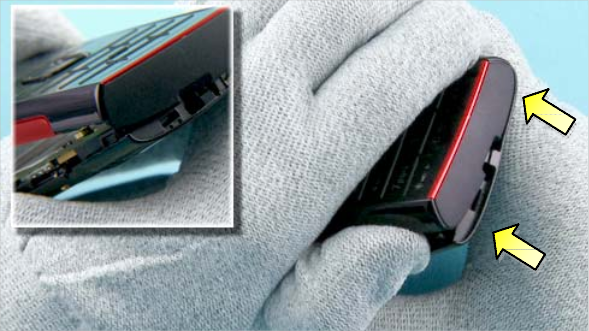

Осталось разъединить две защелки с нижнего торца.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (14)

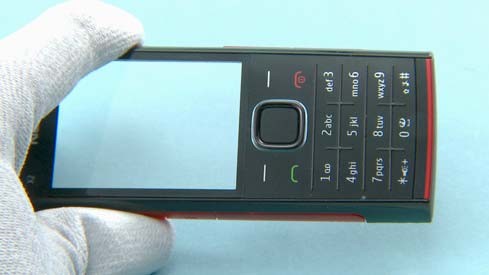

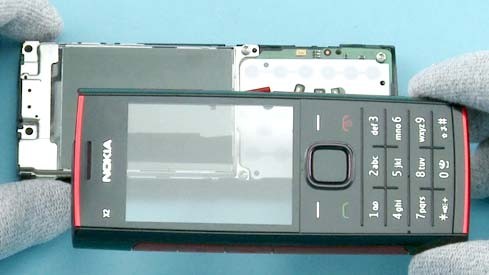

Снимаем фронтальную панель.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (15)

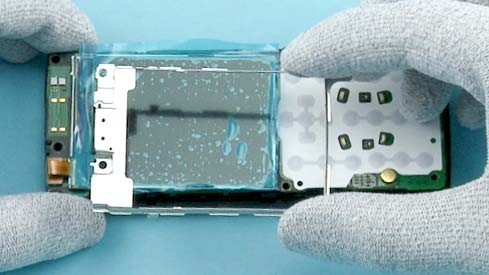

Тут надо на экран наклеить защитную плёнку :)

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (16)

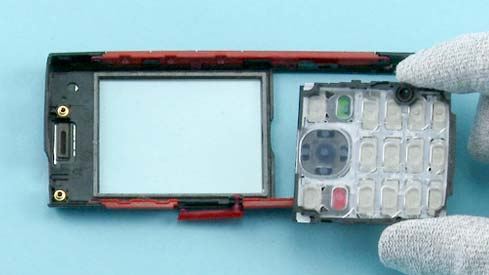

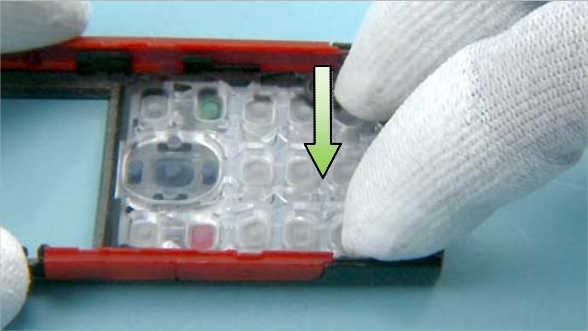

Достаем клавиатуру из корпуса. Просто нажимаем на неё, чтобы она вышла внутрь корпуса.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

Клавиатура снята.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

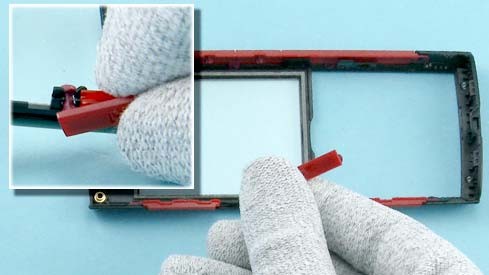

Снимаем заглушку отсека SD-карты.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (17)

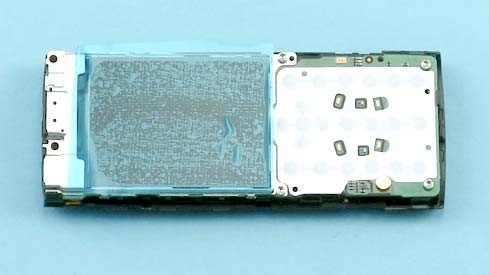

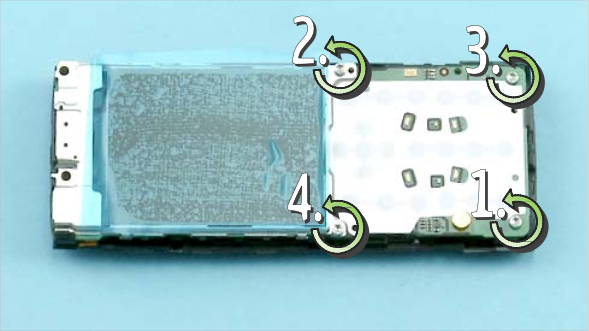

Выкручиваем четыре шурупа, в порядке указанном на картинке.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (18)

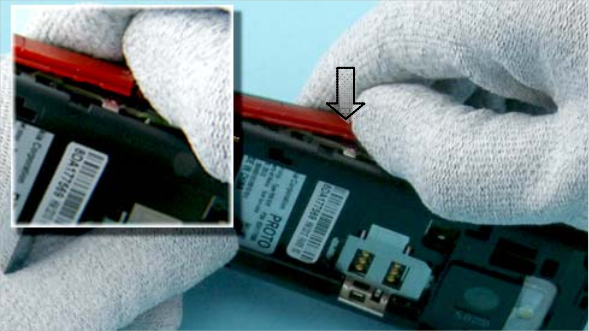

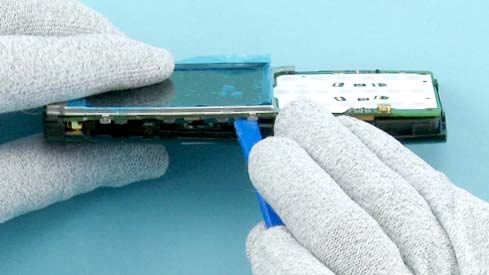

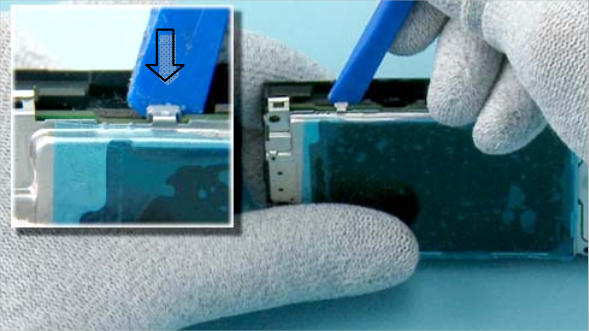

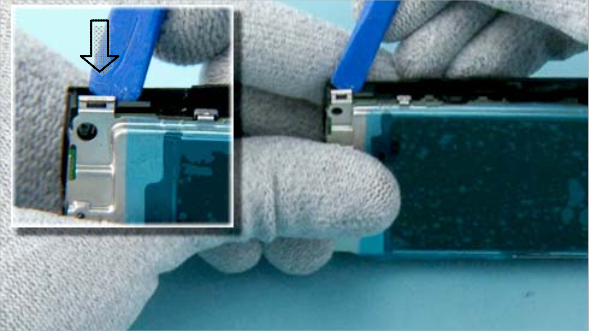

Разъединяем защелку держащую металлический экран вокруг дисплея.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (19)

И еще одну.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (20)

Еще одну снизу.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

И две защелки с левой стороны.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

Снимаем металлическую рамку вокруг экрана.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (21)

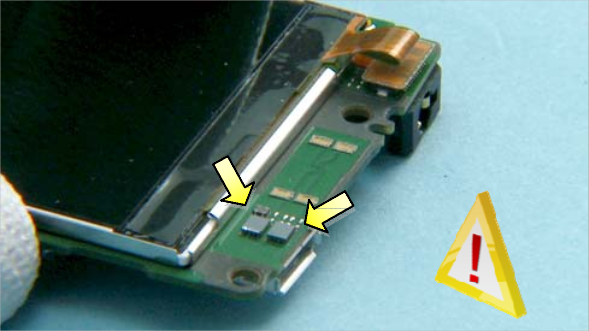

Будьте аккуратны, не повредите две планарные деталюшки, отмеченные стелочками.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (22)

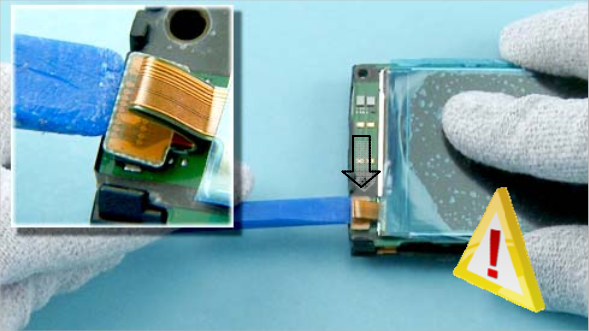

Разъедините разъем шлейфа матрицы. Просто подденьте его инструментом для разбора корпусов.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (23)

Снимите дисплей.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (24)

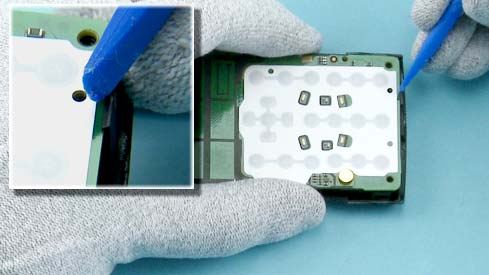

Отогните защелку, которая держит материнскую плату в корпусе.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

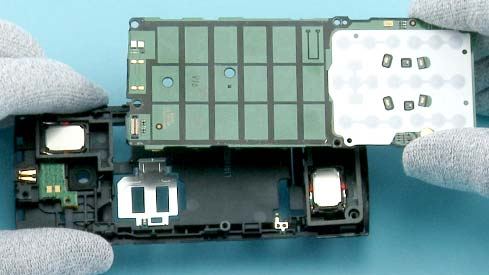

Достаньте материнскую плату из корпуса.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

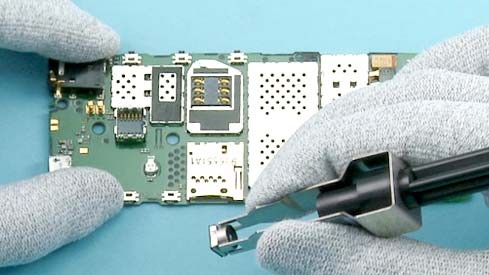

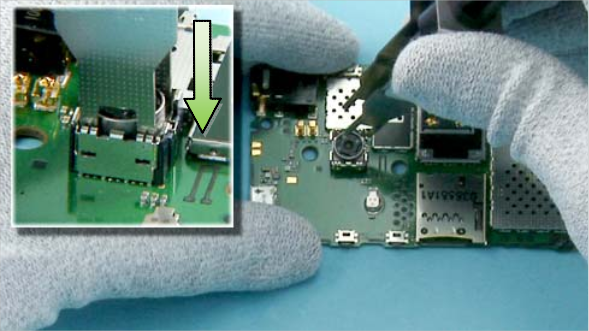

Снимите камеру в сборе. Для этого нужен специальный инструмент. В принципе это можно сделать маленькой отверткой.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (25)

Камера снята.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (26)

Отогните защелку, которая держит антенный модуль.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (27)

Достаньте антенный модуль.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (28)

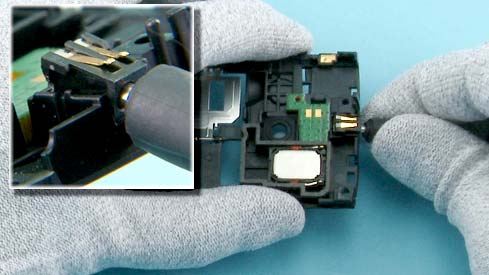

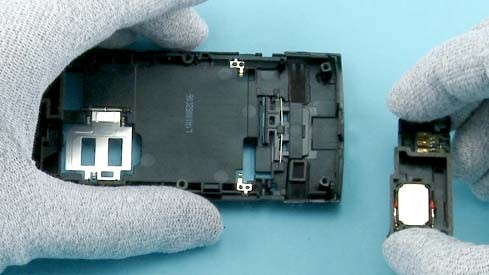

Воткните штекер зарядника в разъем и достаньте разъем зарядника из корпуса.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

Вот так.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса

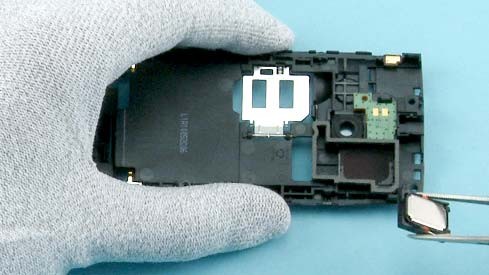

Достаньте динамик из корпуса.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (29)

Удобно доставать его пинцетом.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (30)

Достаньте кусочек двустороннего скотча, который держит динамик.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (31)

Его можно достать пинцетом.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (32)

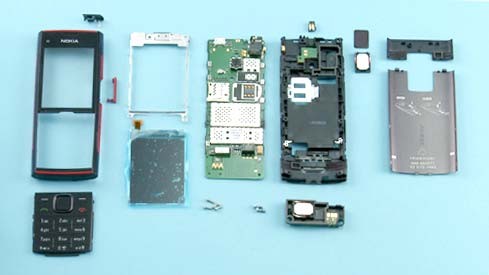

Разборка закончена.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (33)

Рекомендации по сборке.

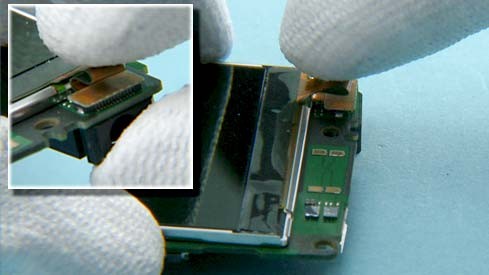

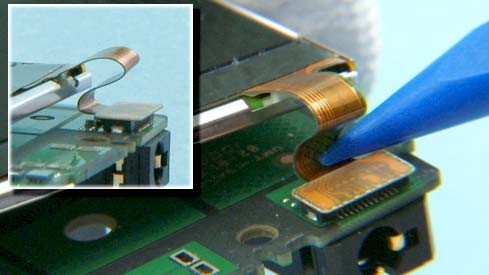

При установке нового дисплея воткните коннектор в разъем.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (34)

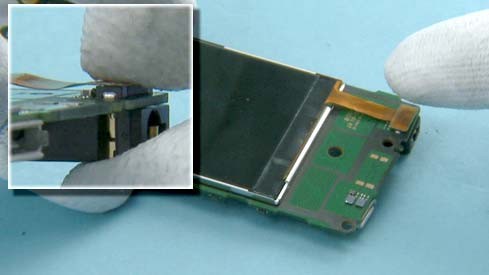

Затем инструментом для разбора корпусов аккуратно закрутите шлейф дисплея, как показано на рисунке, двигая дисплей к разъему.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (35)

Поправьте изгиб шлейфа чтобы он не был близко с коннектором.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (36)

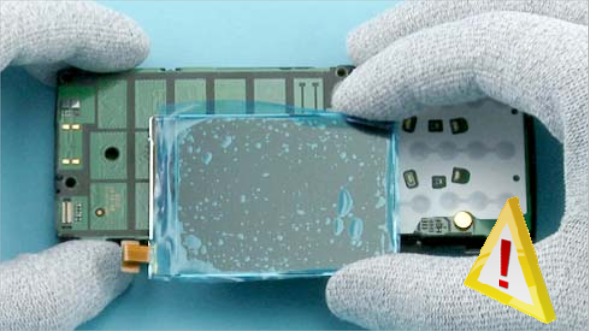

Будьте аккуратны, не повредите планарные компоненты на плате.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (37)

Аккуратно надавите пальцем на шлейф, как показано на рисунке.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (38)

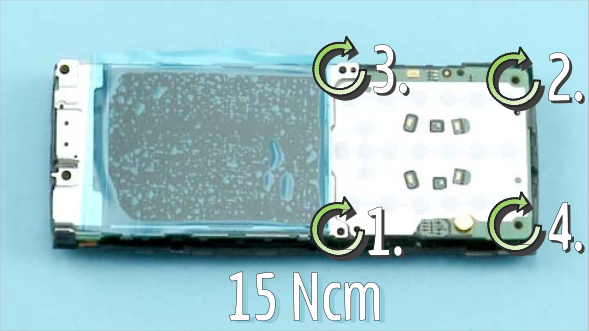

Закрутите шурупы в указанном порядке с усилием 15Нсм.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (39)

Вставляйте клавиатуру в корпус как показано на рисунке.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (40)

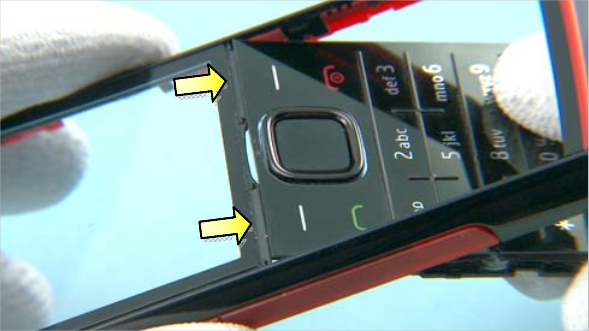

Верхняя часть клавиатуры должна закрыть выемку в корпусе.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (41)

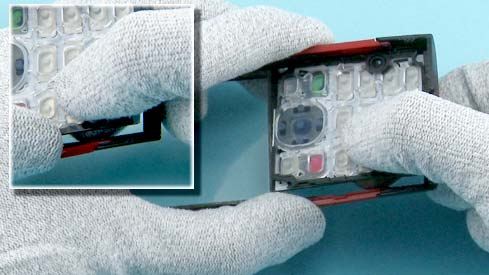

Нажмите на клавиатуру с внутренней стороны чтобы защелкнулись защелки.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (42)

Должно получиться вот так.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (43)

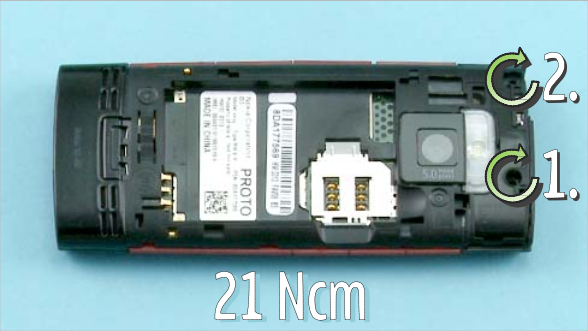

Закрутите два шурупа в порядке показанном на картинке с моментом 21Нсм.

Как разобрать телефон Nokia X2 00 для замены дисплея или корпуса (44)

Остальную сборку производить просто в обратном порядке.
