Разбираем телефон Samsung B3210 Genio QWERTY для замены дисплея или корпуса.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
|
|
Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти. Выкрутите 6 шурупов, обведенных кружками на картинке.
Снимите аккумуляторный отсек телефона. Для этого вставьте инструмент для разбора корпусов (или кредитку) в щель между корпусом и аккумуляторным отсеком и проведите им по периметру отсека, чтобы разъединить защелки, которые держат его на месте.

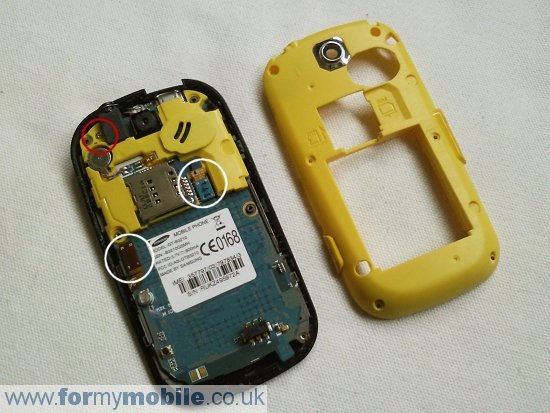

Телефон со снятым аккумуляторным отсеком должен выглядеть так, как на картинке ниже. Теперь нужно отсоединить два шлейфа, обведенных белыми кружками. Просто потяните их вверх и вытащите из разъемов. Затем выкрутите шуруп, который вы увидите (обозначен красным кружком).

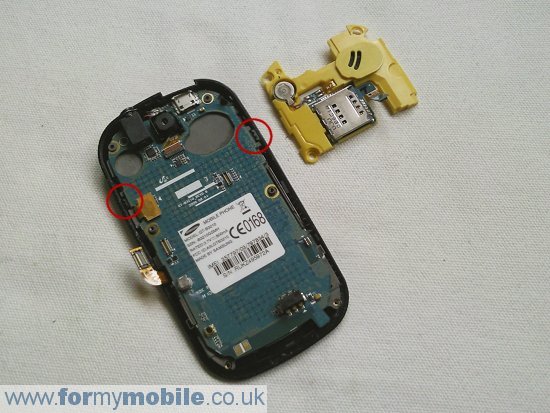

Теперь можно снять модуль считывателя SIM-карты, как показано на картинке ниже. Системный блок держится на двух защелках, отмеченных кружками. Подденьте лицевую панель возле защелок, чтобы извлечь системный блок.

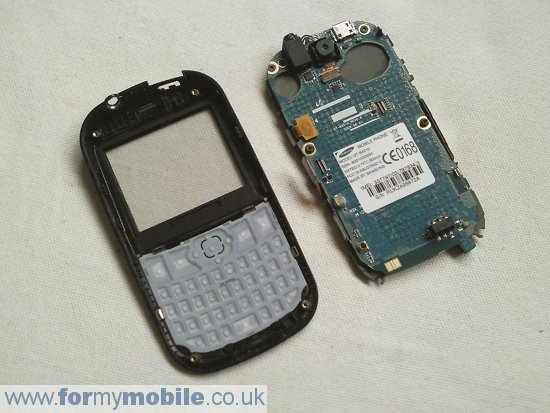

Когда вы отделите системный блок от лицевой панели, должно получиться так:
Переверните системный блок, и вы увидите динамик, обведенный кружком на картинке ниже. Он держится на двустороннем скотче. Подденьте динамик отверткой и отделите от системного блока. Будьте осторожны, чтобы не повредить провода, соединяющие динамик с системной платой.

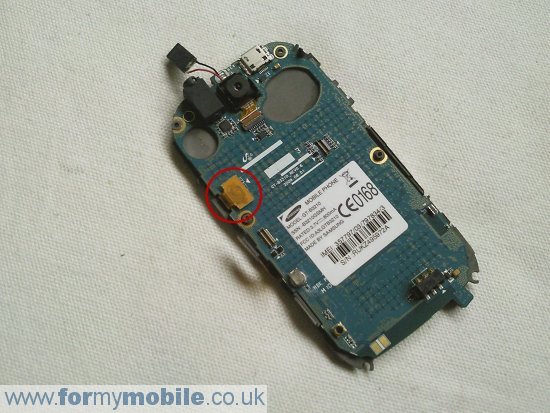

Теперь снова переверните системный блок. Вы увидите, что вверху телефона по-прежнему находится динамик, который прикреплен к системной плате двумя проводами. Затем нужно отсоединить шлейф, обведенный красным кружком на картинке ниже. Просто потяните его вверх и вытащите из разъема.

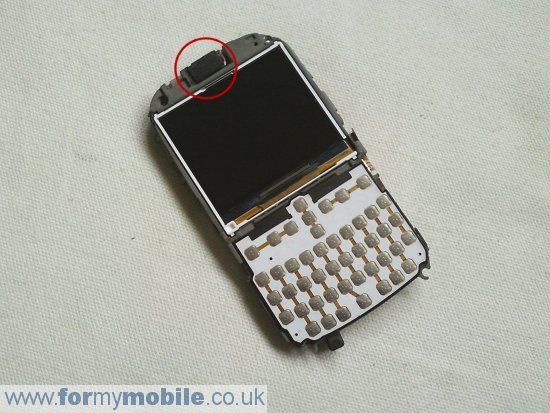

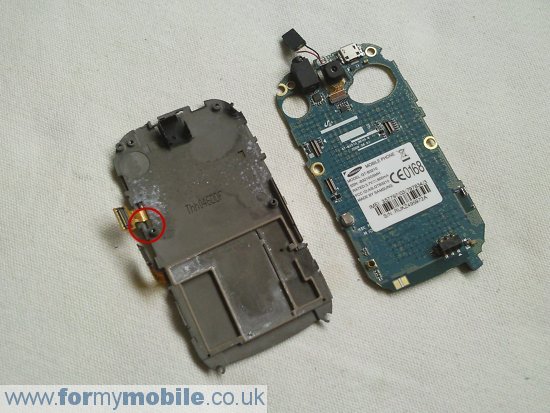

Теперь можно снять системную плату, как показано на картинке ниже. Чтобы снять ЖК-дисплей, вставьте отвертку в выемку, обозначенную кружком на картинке ниже, и слегка подденьте уголок дисплея. Затем вставьте в зазор что-нибудь тонкое и плоское – инструмент для разбора корпусов или кредитку, и подденьте дисплей, который держится на двустороннем скотче.

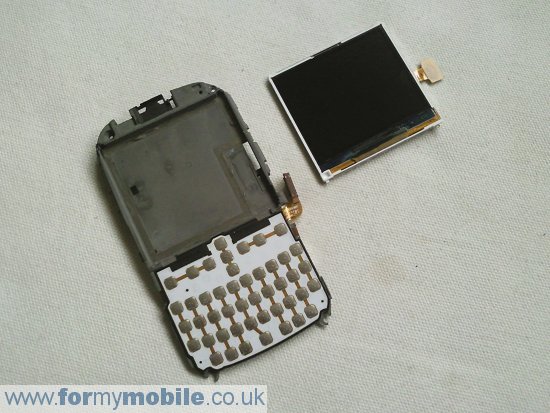

Итак, вы сняли ЖК-дисплей телефона:
Сборку производить в обратном порядке.
Оригинал статьи: http://www.formymobile.co.uk/b3210disassembly.php.
