Еще один перевод официального сервис-мануала L1-L2, на этот раз полный разбор телефона Nokia X2 01, может пригодиться например при замене дисплея или корпуса или просто динамик или гнездо зарядки поменять — всякое бывает. В общем, поехали!

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (45)

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

отвертка Torx PlusTX4 отвертка Torx Plus
отвертка Torx PlusTX6 отвертка Torx Plus
Пластиковый инструмент для разбора корпусов «лопатка»Пластиковый инструмент для разбора корпусов «лопатка»

Наклеиваем на фронтальную панель защитную плёнку, чтобы не поцарапать случайно.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (44)

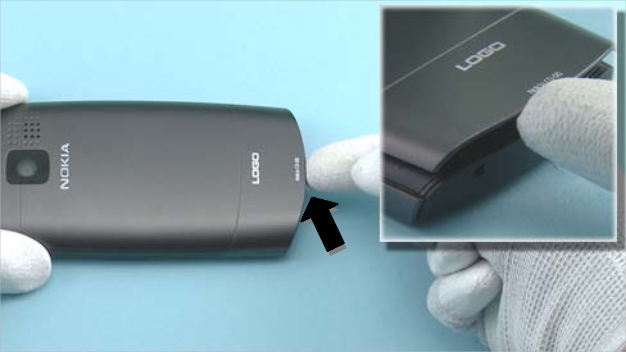

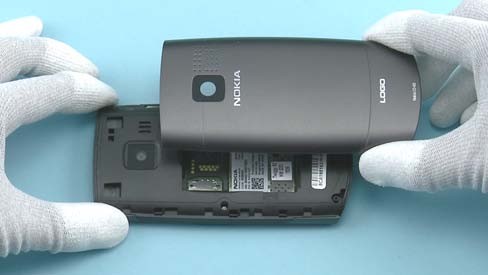

Чтобы снять крышку аккумуляторного отсека подденьте её нижний край пальцем.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (43)

Снимите крышку аккумуляторного отсека.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (42)

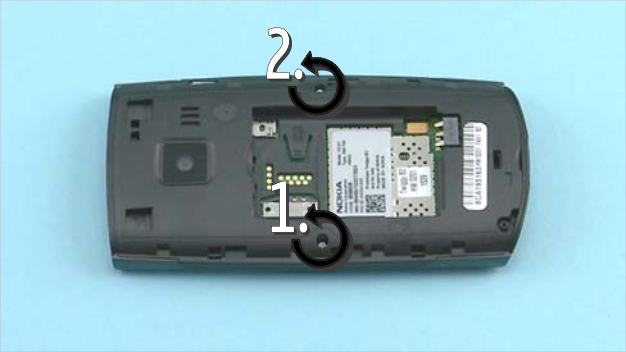

Выкрутите два шурупа под крышкой, соблюдая порядок, указанный на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (41)

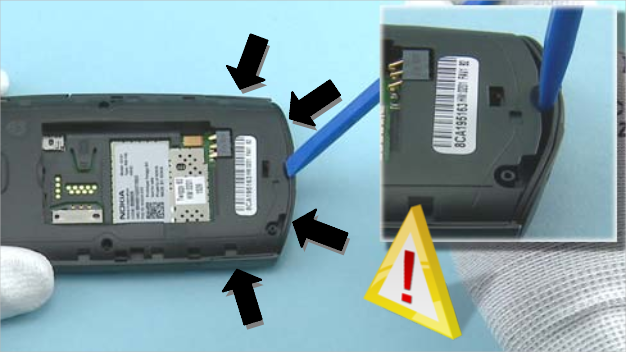

Вставьте инструмент для разбора корпусов между фронтальной и центральной панелями, и, используя его как рычаг, разъедините четыре клипсы, которые держат панели вместе.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (40)

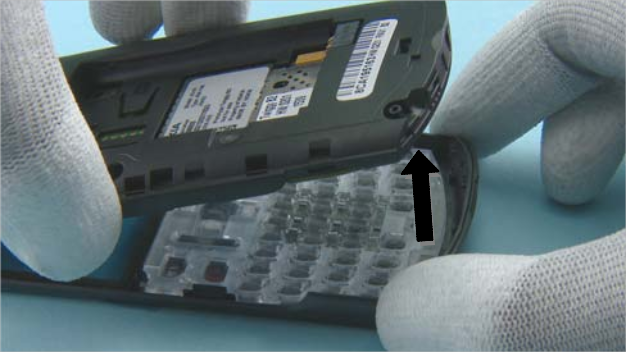

Разъедините панели, для этого поднимите центральную панель за её нижнюю часть, как показано на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (39)

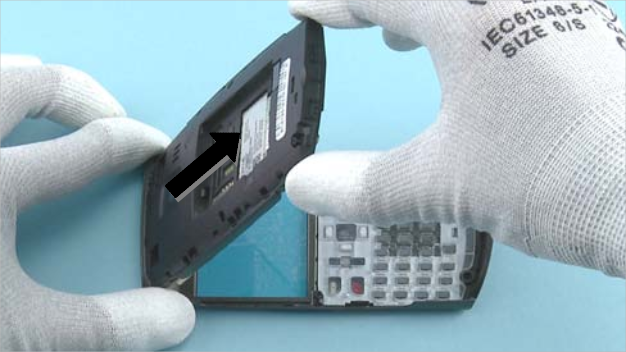

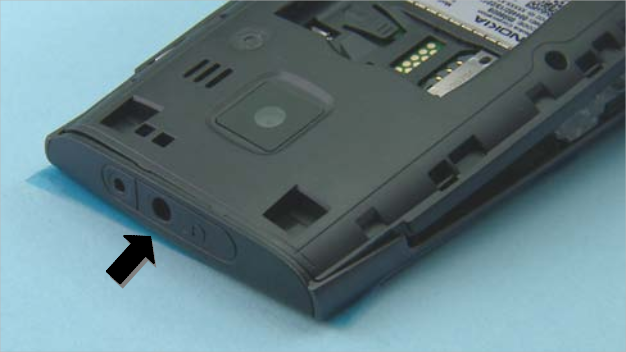

Эта заглушка защищает разъемы на верхнем торце телефона.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (38)

Подняв центральную панель потяните её вверх, как показано на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (37)

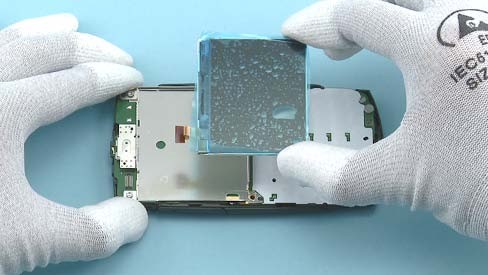

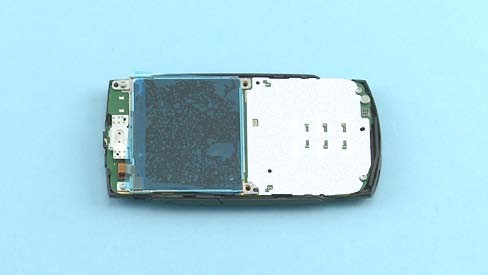

Переверните центральную панель и наклейте на дисплей защитную пленку.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (36)

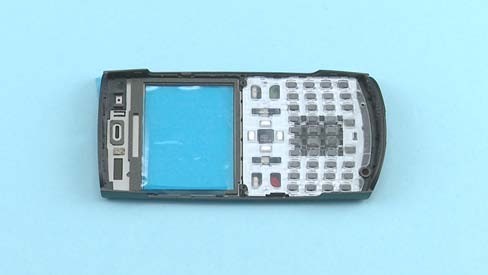

Также наклейте защитную пленку на внутреннюю часть фронтальной панели.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (35)

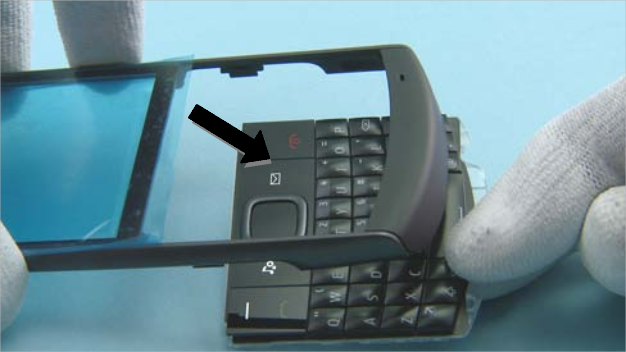

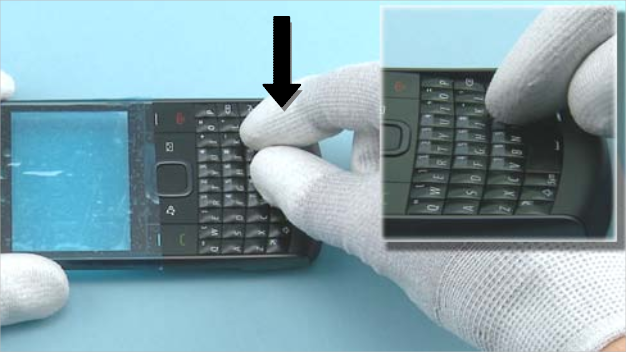

Извлеките клавиатуру из фронтальной панели, для этого просто надавите на клавиатуру, как показано на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (34)

Клавиатура отделена.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (33)

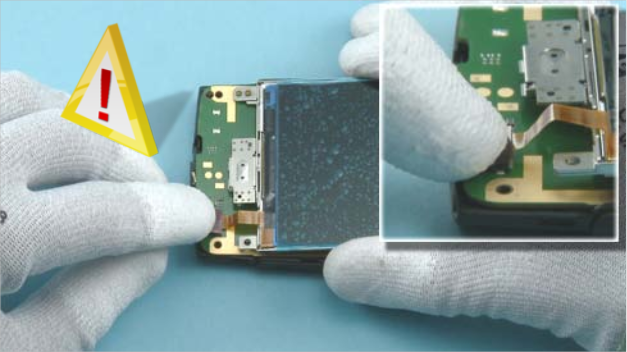

Инструментом для разбора корпусов отсоедините разъем шлейфа дисплея.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (32)

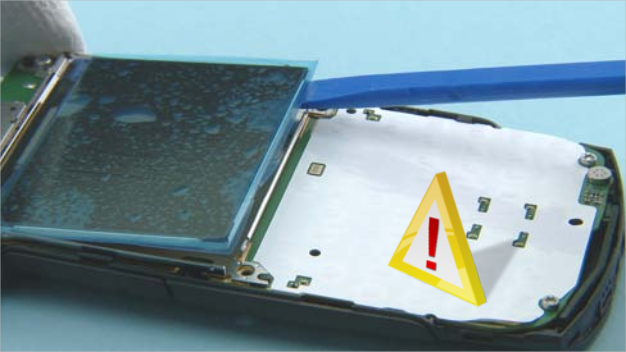

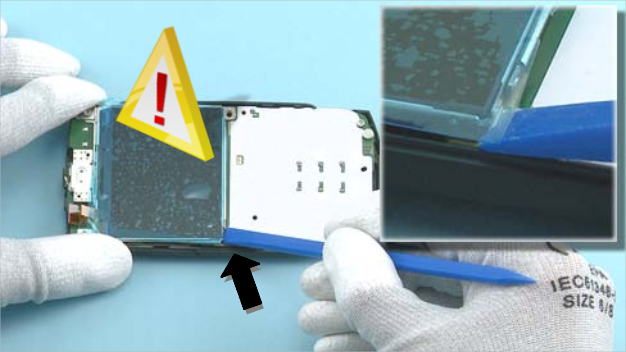

Инструментом для разбора корпусов подденьте дисплей, как показано на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (31)

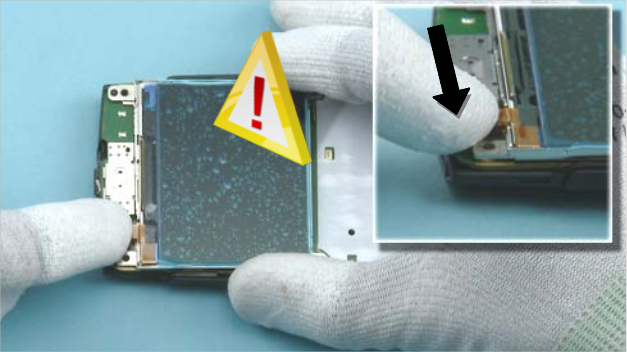

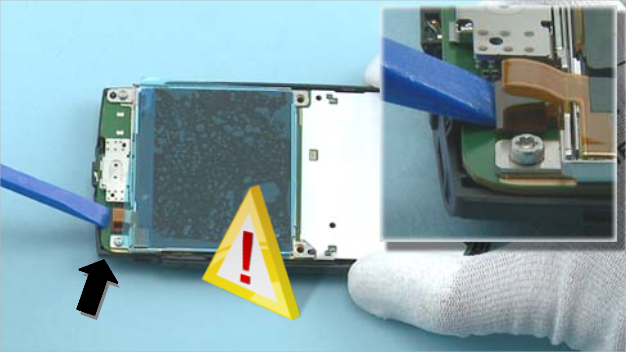

Затем подденьте дисплей также с другой стороны, будьте аккуратны и не повредите компоненты на материнской плате.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (30)

Снимите дисплей.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (29)

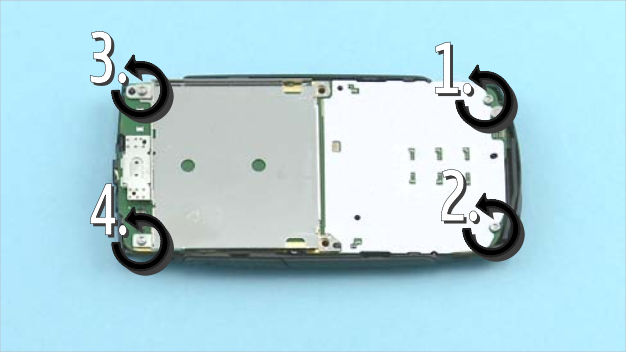

Выкрутите 4 шурупа в порядке указанном на рисунке.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (28)

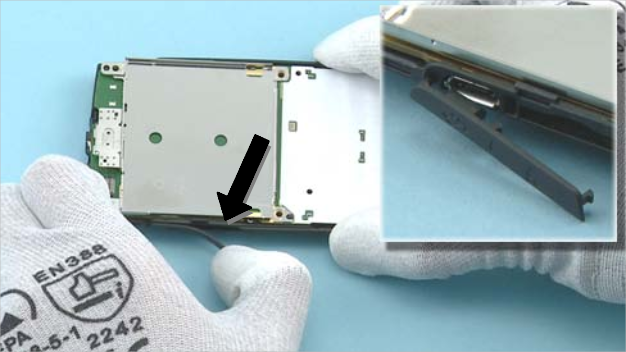

Откройте дверцу закрывающую USB-разъем и слот SD-карты.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (27)

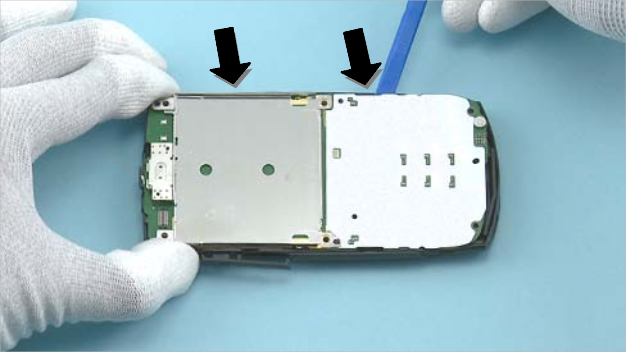

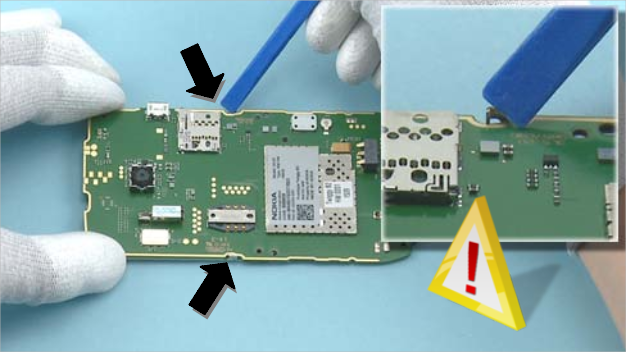

Подденьте материнскую плату в местах, на которые указывают стрелки.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (26)

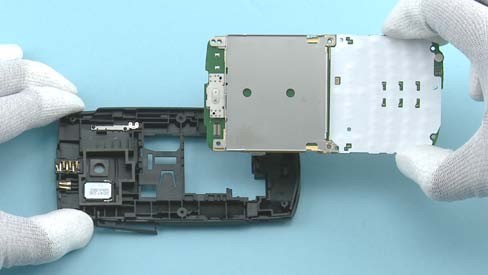

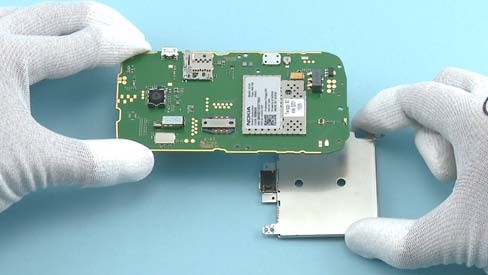

Снимите материнскую плату.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (25)

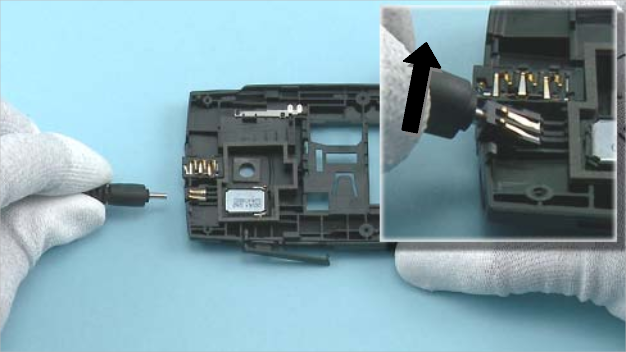

Достаньте из центральной панели разъем питания используя штекер зарядки.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (24)

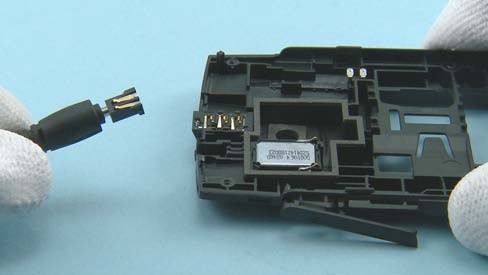

Вот так.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (23)

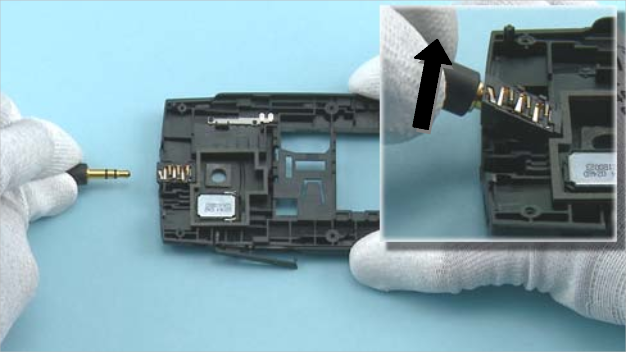

По аналогии с разъемом питания извлеките из панели телефона аудио-видео 3.5 мм разъем.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (22)

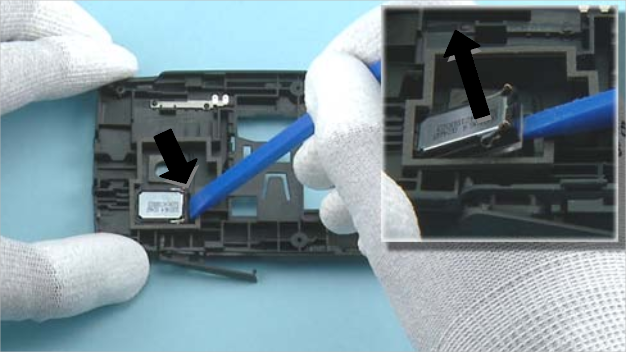

Инструментом для разбора корпусов подденьте динамик.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (21)

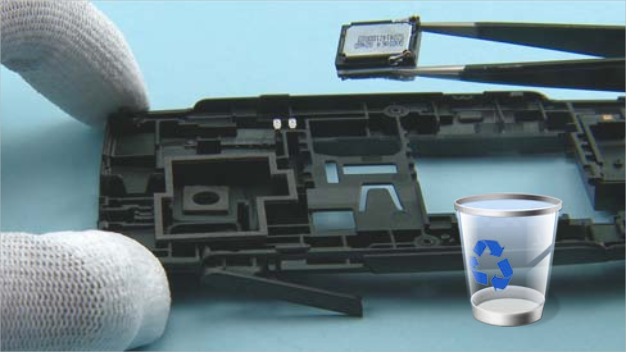

Достаньте динамик пинцетом.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (20)

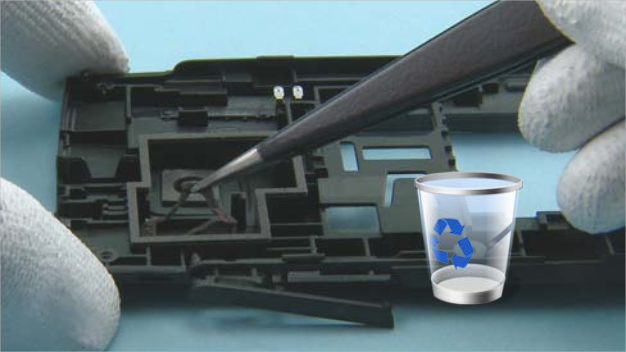

Из посадочного места динамика удалите клейкую ленту. Удобно это делать пинцетом.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (19)

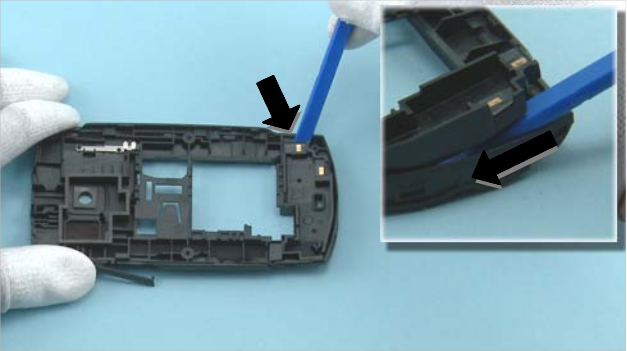

Инструментом для разбора корпусов подденьте модуль антенны.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (18)

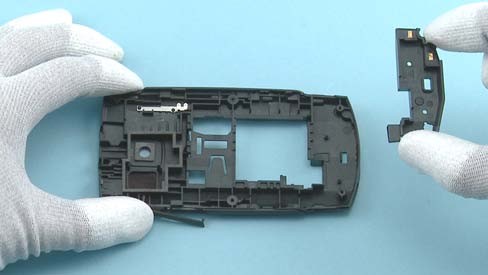

Снимите антенный модуль.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (17)

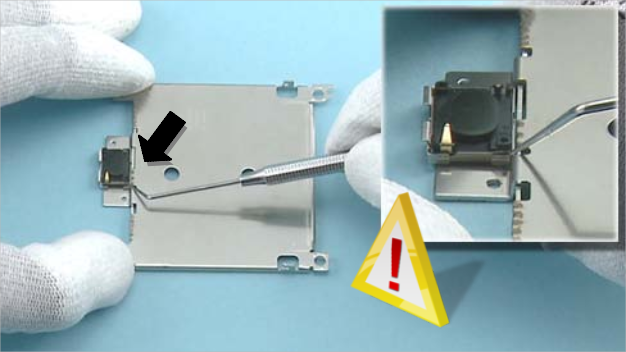

Инструментом для разбора корпусов отогните две защелки, на которые указывают стрелочки, держащие металлический экран на материнской плате.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (16)

Снимите металлический экран.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (15)

Подденьте динамик.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (14)

Извлеките динамик пинцетом.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (13)

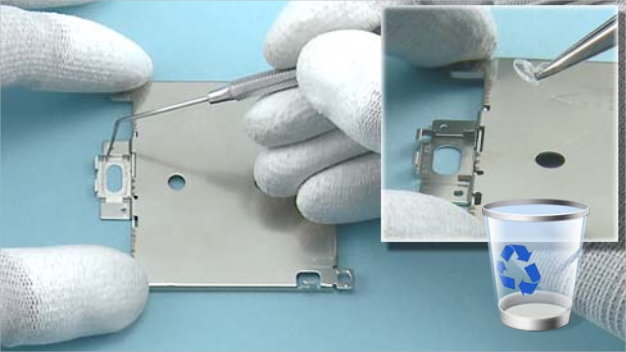

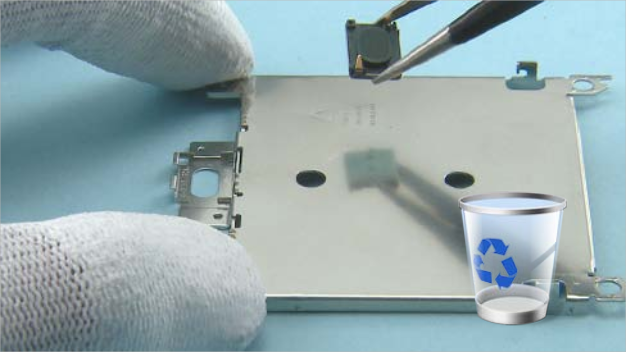

Удалите с металлического экрана клейкую ленту, которая держит динамик.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (12)

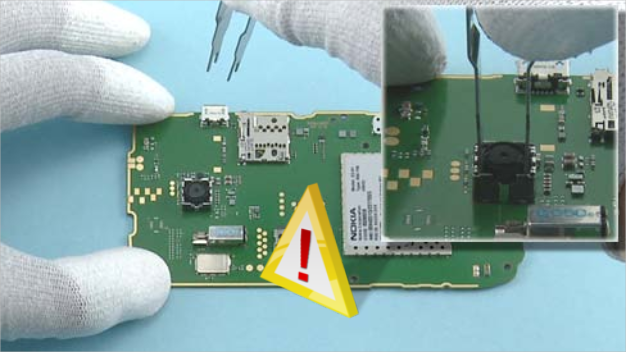

Снимите камеру с материнской платы, для этого нужен специальный инструмент, но можно это сделать и обычной плоской отверткой.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (11)

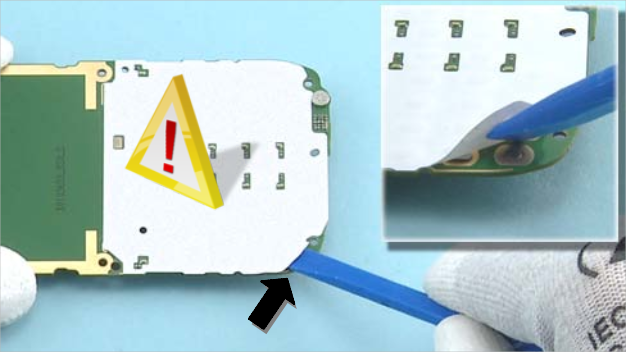

Инструментом для разбора корпусов подденьте подложку клавиатуры.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (10)

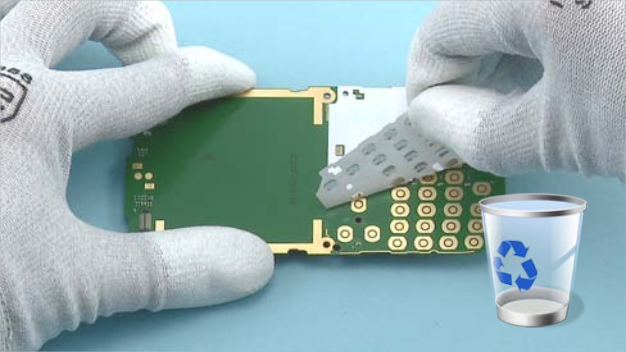

Аккуратно отклейте подложку клавиатуры.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (9)

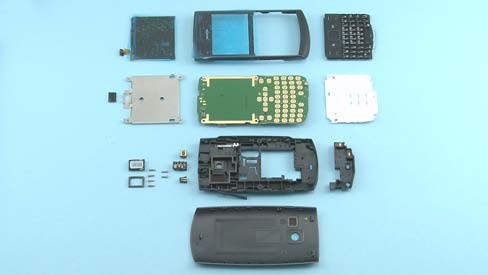

Готово.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (8)

Советы по сборке.

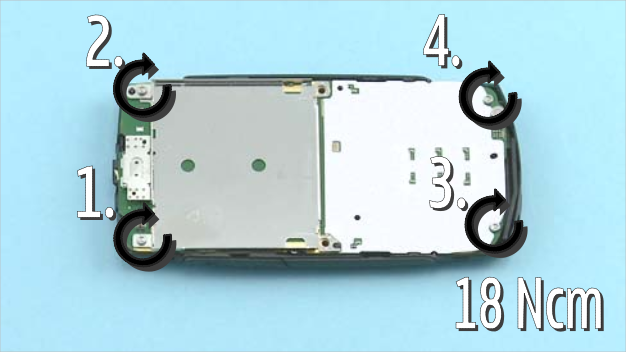

Закрутите 4 шурупа в порядке указанном на картинке с моментом 18 Нcм.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (7)

Вставьте коннектор шлейфа дисплея в разъем.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (6)

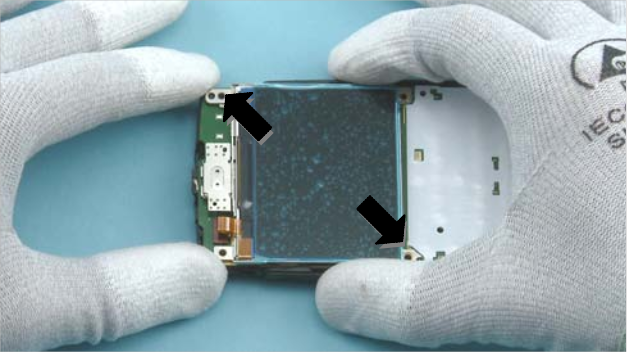

Убедитесь что вы правильно установили дисплей, направляющие на дисплее должны совпасть с пинами на метаринской плате.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (5)

Аккуратно надавите на шлейф дисплея чтобы он не торчал над материнской платой. Давить нужно сразу за разъемом.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (4)

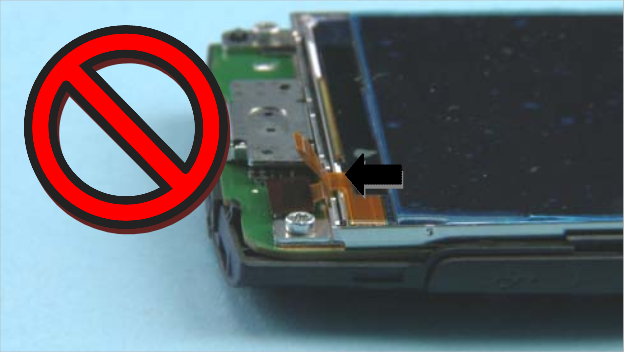

Если получилось вот так, то это плохо. Шлейф не должен торчать вверх.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (3)

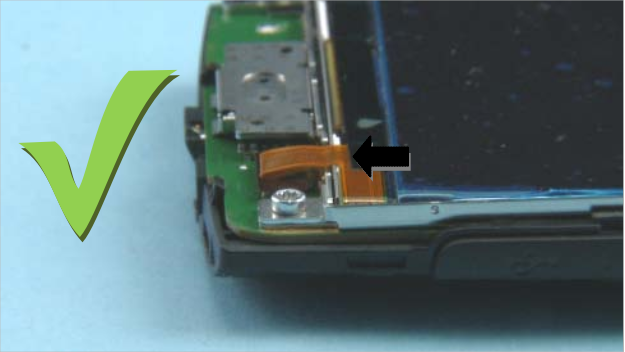

Должно получиться вот так.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (2)

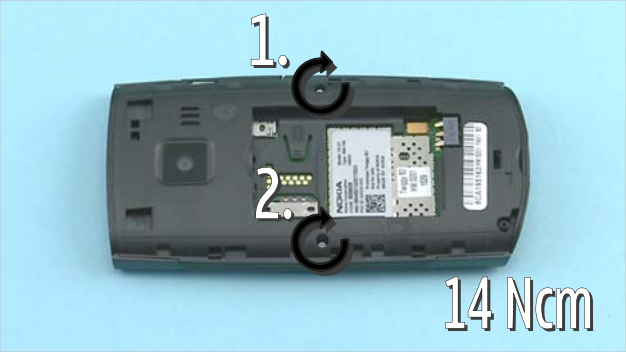

Закрутите последний два шурупа в порядке указанном на картинке с моментом 14 Нсм.

Как разобрать телефон Nokia X2 01 для замены дисплея или корпуса (1)

Остальную сборку производить просто в обратном порядке.

Спасибо за внимание и удачного дня!
