Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n.

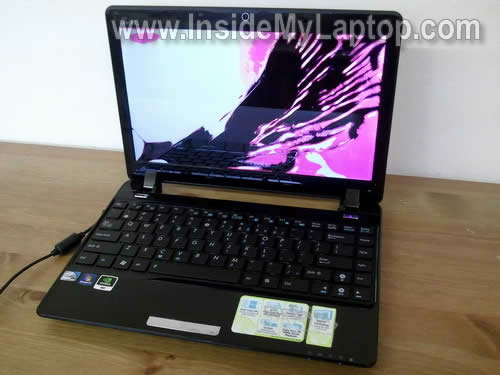

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (1)

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

крестовая отвертка PhillipsPH1 крестовая отвертка Phillips

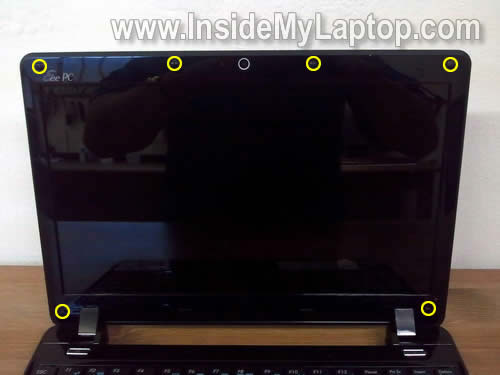

На передней лицевой панели находятся шесть заглушек. Эти заглушки скрывают винты, крепящие лицевую панель.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (2)

Снимите заглушки с помощью острого предмета. Затем выкрутите все шесть винтов.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (3)

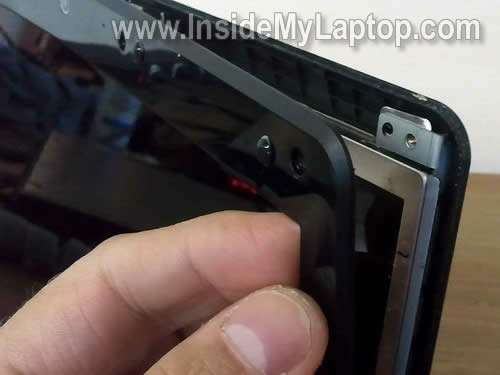

Начинайте пальцами отделять лицевую панель с крышки дисплея.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (4)

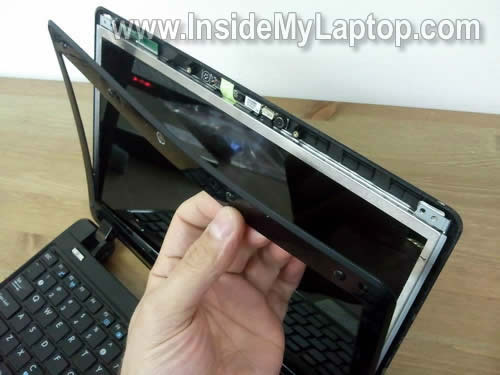

Продолжайте снимать лицевую панель с верхней части дисплея.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (5)

В этой модели крышки петель расположены не на лицевой панели экрана. Необходимо отделить крышку петли от лицевой панели, затем приподнять крышку петли и снять лицевую панель, как это показано на следующей фотографии.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (6)

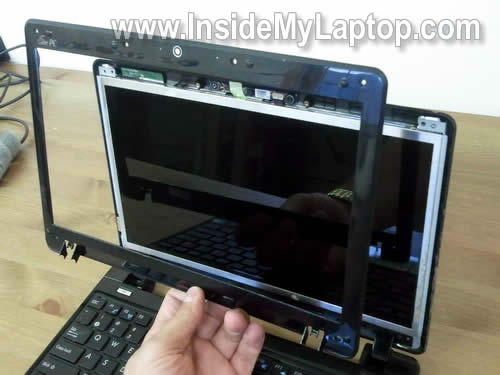

Снимите лицевую панель дисплея.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (7)

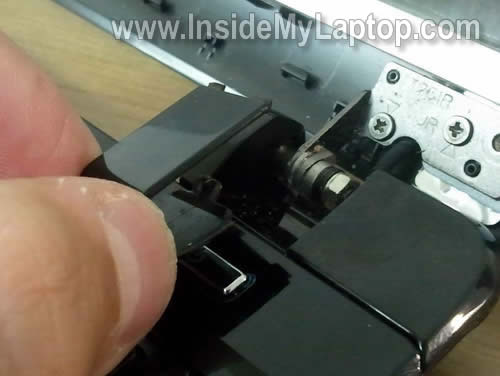

После снятия лицевой панели экрана можно снять крышку правой петли.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (8)

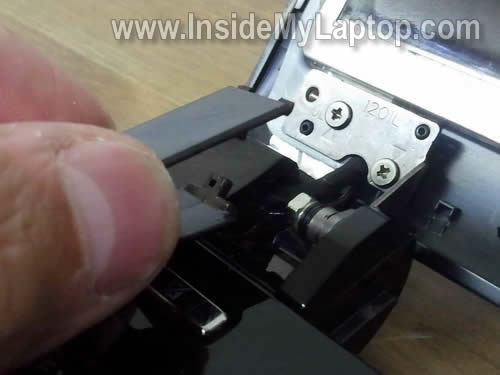

Снимите крышку левой петли.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (9)

Аккуратно отделите экран от крышки дисплея и выкрутите два винта на правой стороне. Эти винты крепят экран к монтажным кронштейнам.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (10)

Выкрутите два винта, расположенные с левой стороны экрана. Примечание. Нижние винты находятся под маленьким магнитом. Не забудьте установить магнит на место во время сборки. Этот магнит служит для включения переключателя закрытия крышки при закрытии дисплея.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (11)

Аккуратно отделите экран ноутбука от крышки экрана и положите его на клавиатуру лицевой поверхностью вниз.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (12)

Открывается доступ к видеокабелю, который можно отсоединить от экрана. В данной модели используется экран со светодиодной подсветкой, поэтому плата инвертора не используется.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (13)

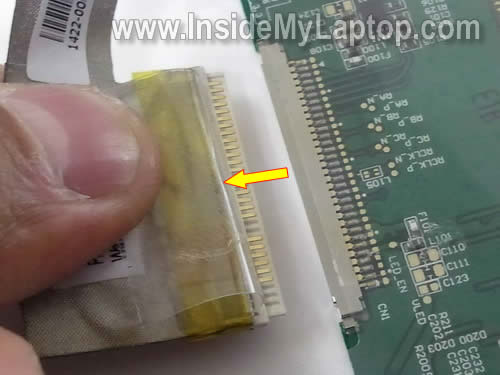

Отсоедините от дисплея видеокабель.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (14)

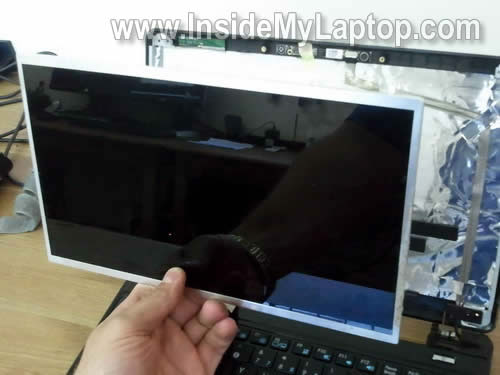

Экран снят, ноутбук готов к установке нового экрана.

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (15)

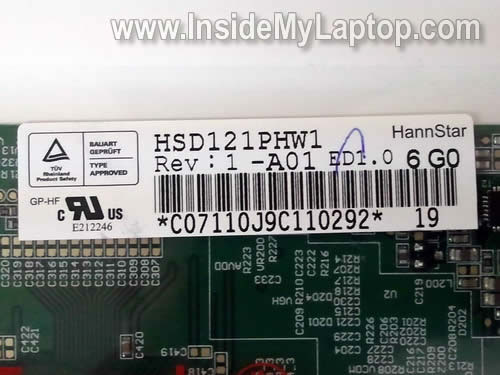

Лучший способ поиска нового экрана — использование номера модели экрана. В данном ноутбуке Asus Eee PC 1201n у экрана следующий серийный номер: HSD121PHW1 (made by HannStar).

Как заменить ЖК-дисплей на нетбуке Asus Eee PC 1201n (16)

Сборку производить в обратном порядке.
