На неделе мама попросила почистить её ноутбук — Dell Inspiron 1525. Что ж, на пыточном столе новая жертва ;)
Эта статья не является руководством к действию. Вся ответственность за сбор и разбор вашего устройства лежит на вас. Помните: после разбора устройства вы лишитесь гарантии производителя.

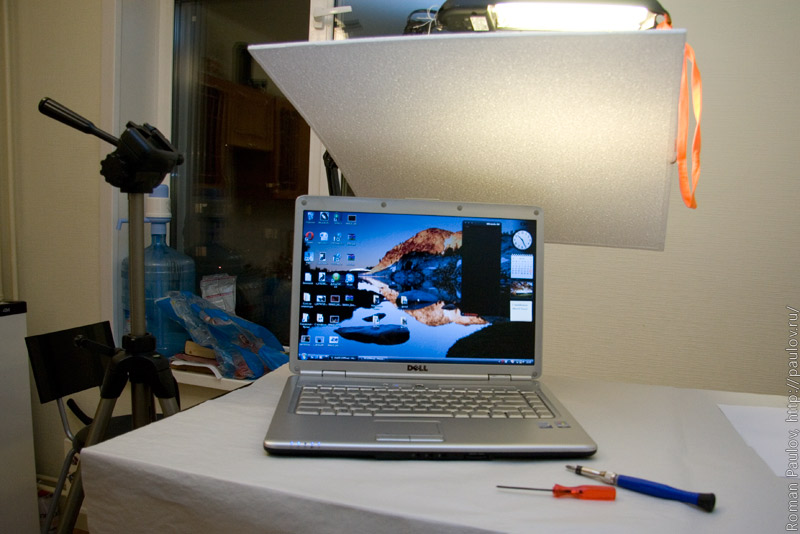

Для разбора нам потребуются крестовые отвертки и небольшая плоская отвертка.
Инструмент, защитные пленки и запчасти, кстати, можно купить тут: .Переворачиваем ноутбук и достаем заглушки кардридера и pcimci слота.

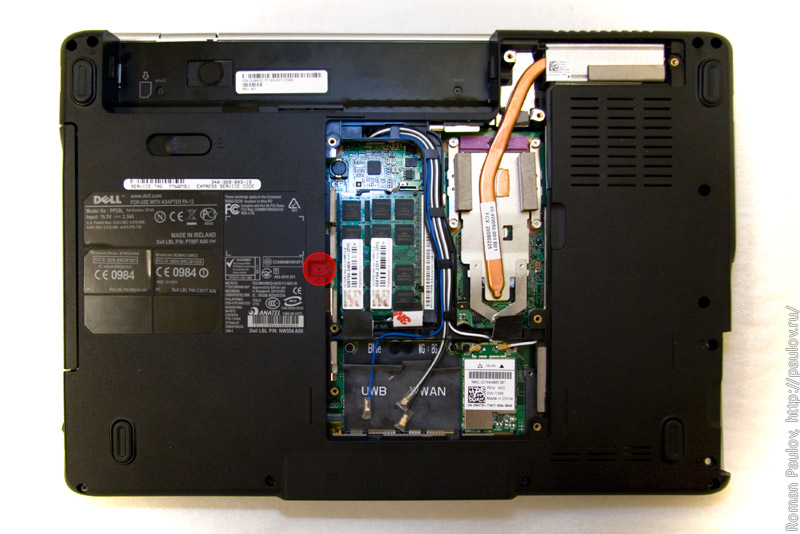

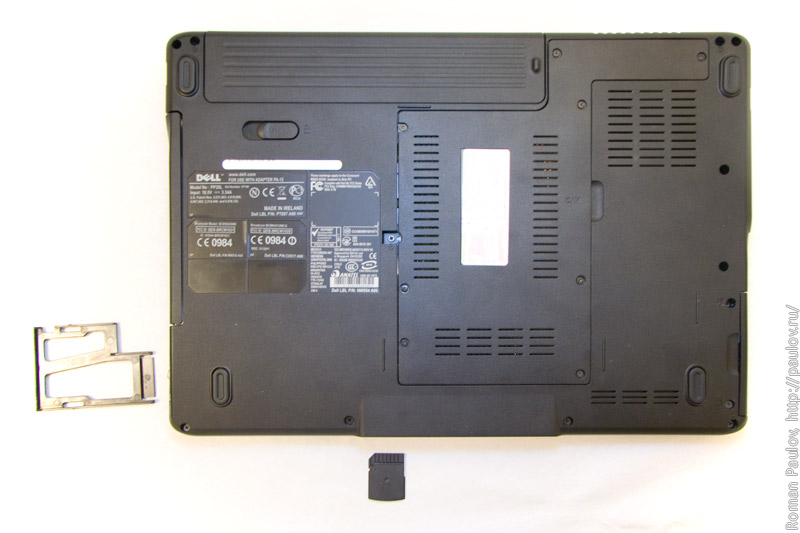

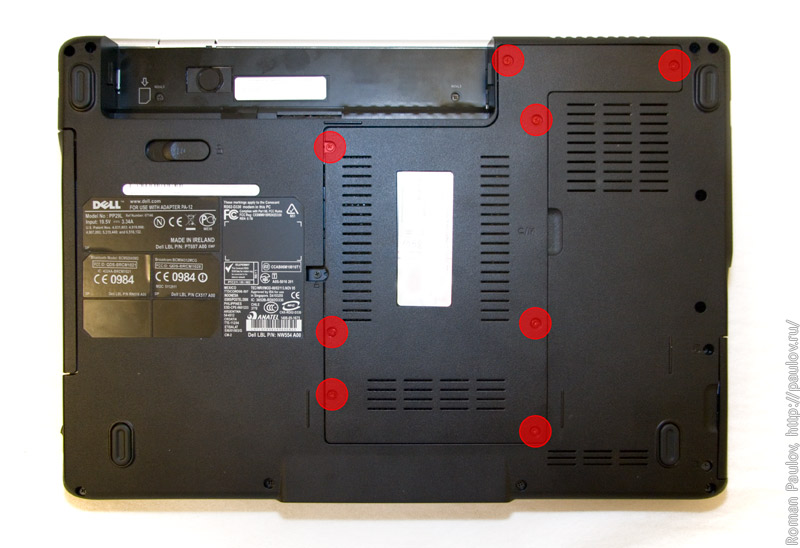

Достаем аккумулятор и откручиваем 8 винтов крышки отсека pci-e-карт и памяти.

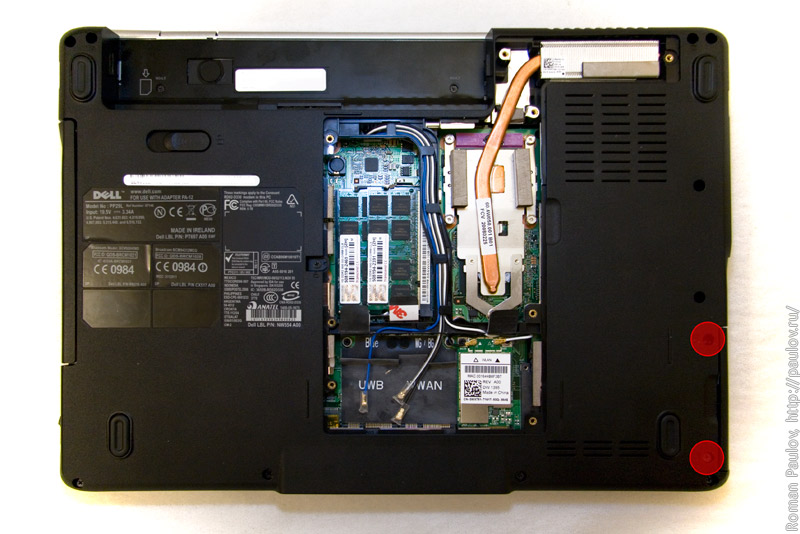

Снимаем крышку отсека памяти и откручиваем два винта отсека жесткого диска.

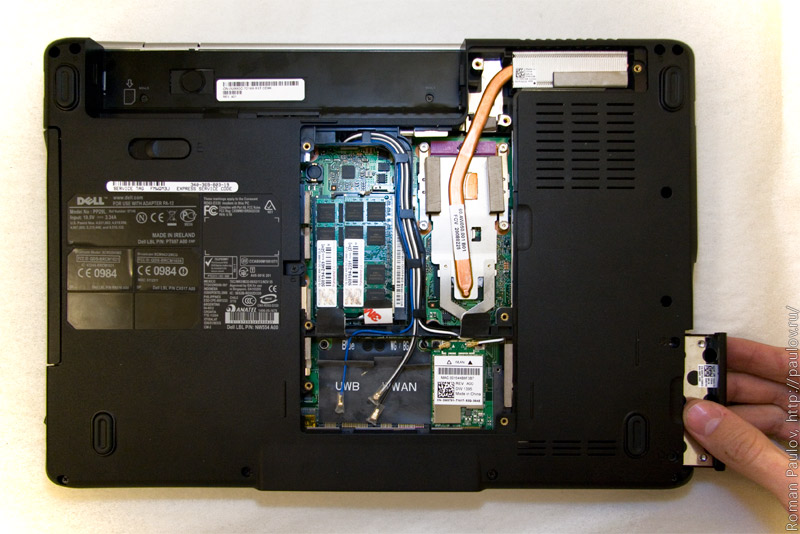

Достаем жесткий диск.

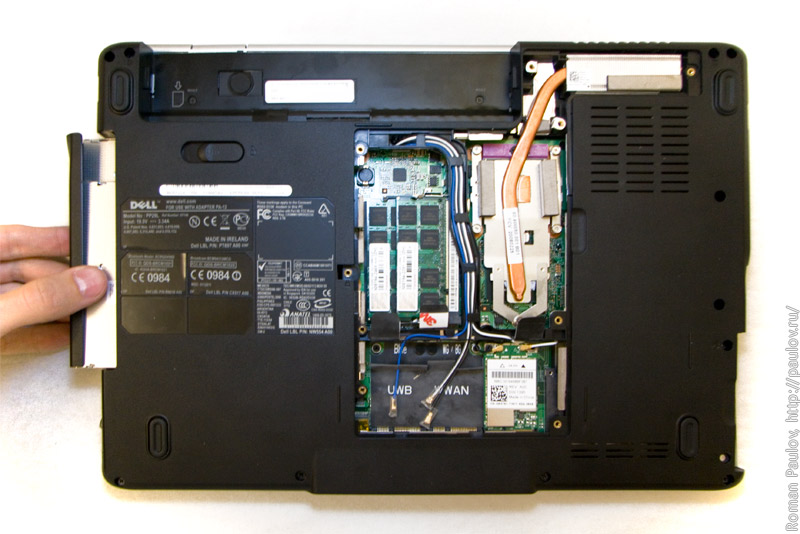

Откручиваем винт, держащий DVD-привод.

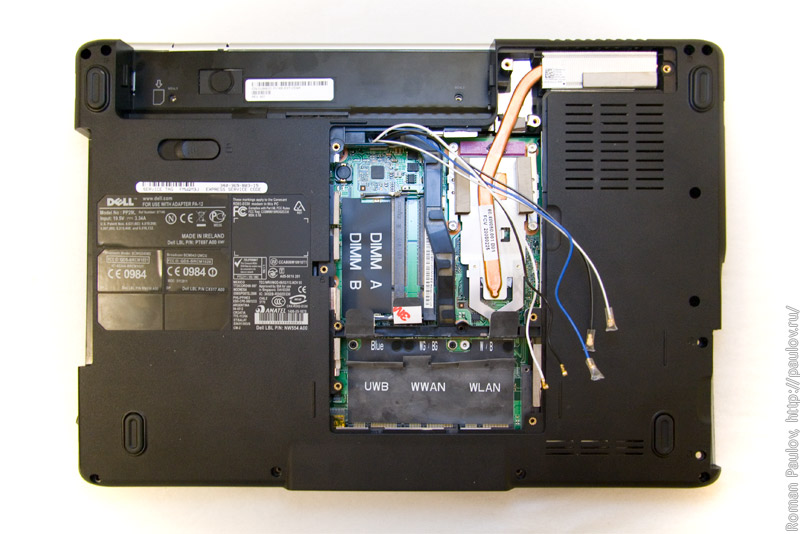

Достаем DVD-привод и модули памяти.

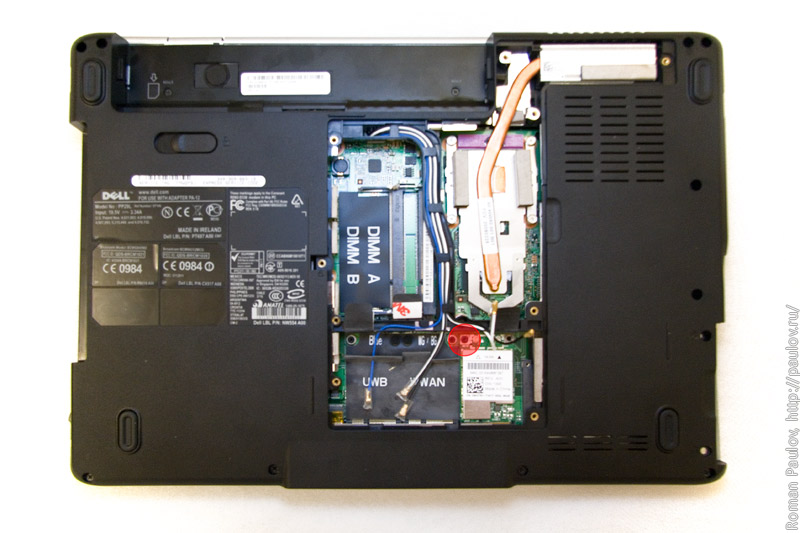

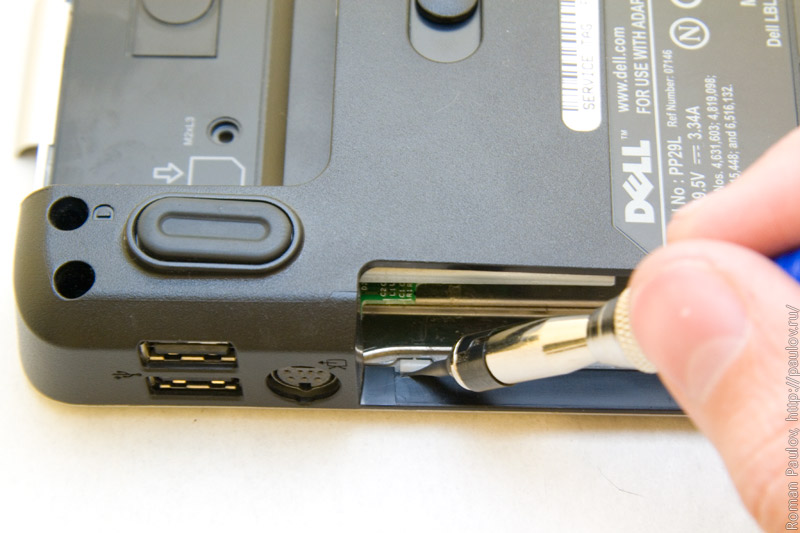

Достаём mini pci-e-карты, для этого нужно открутить, отмеченный красным, винт. В нашем случае карточка одна, но их может быть три. В Dell Inspiron 1525 можно установить три mini pci-e карточки, а в крышке ноутбука разведено 5 антенн!
Достаем провода, и откручиваем винты, держащие накладку над клавиатурой, шарниры дисплея и верхнюю часть корпуса ноутбука.

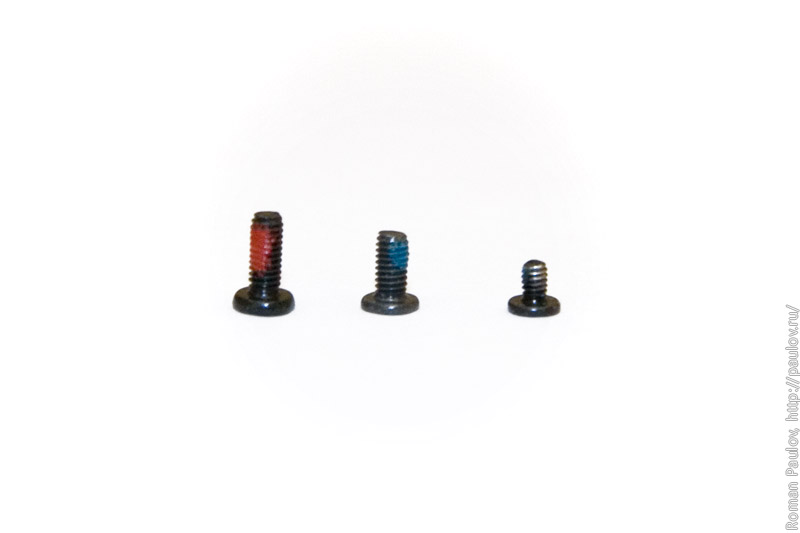

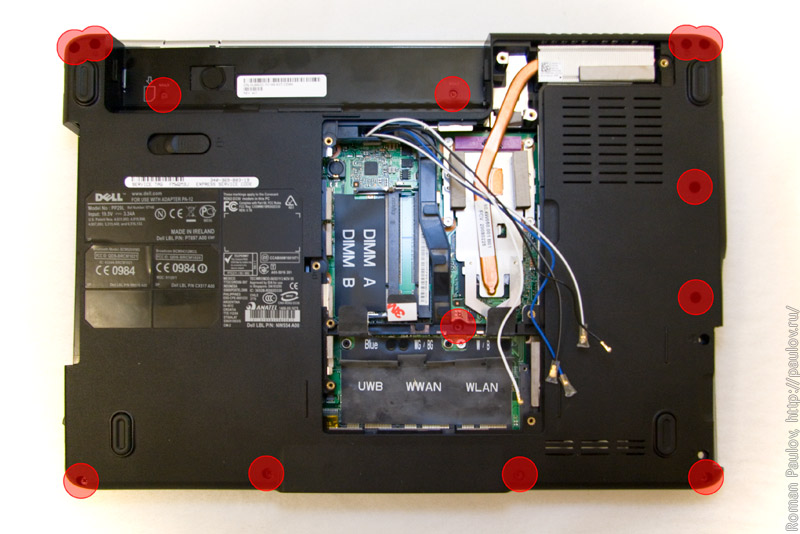

При сборке главное не перепутать куда и какие винты заворачивать. Длинные, их всего два, с красным герметиком вкручиваются над отсеком жесткого диска. Коротких, их тоже 2, держат накладку над клавиатурой, вкручиваются в отверстия под аккумулятором. Остальные — во все остальные отверстия.
Должно получиться вот так. На этом снизу работа заканчивается. Переворачиваем ноутбук.

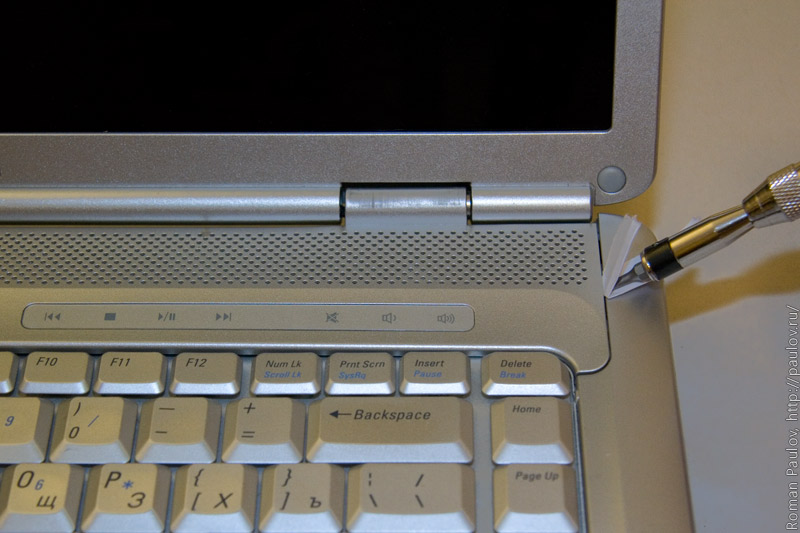

Снимаем накладку над клавиатурой. Оборачиваем отвертку бумажкой, чтобы не повредить пластик и осторожно поддеваем накладку.

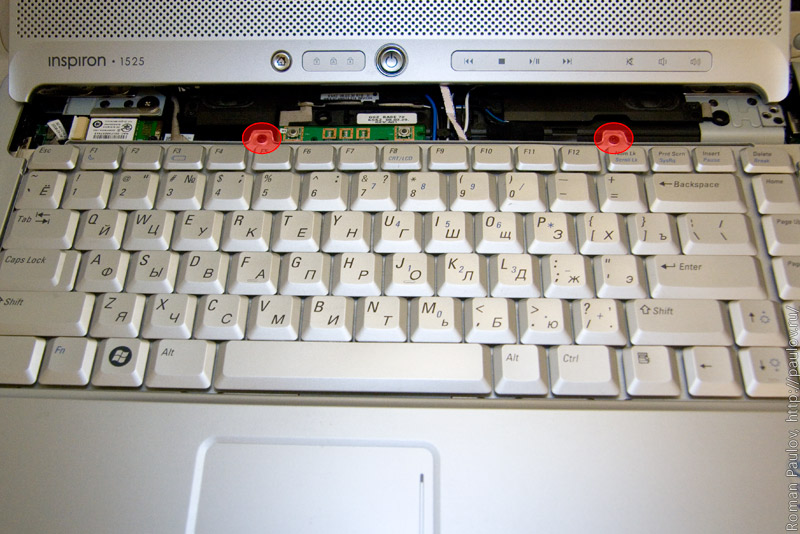

Под накладкой откручиваем два винта, держащих клавиатуру.

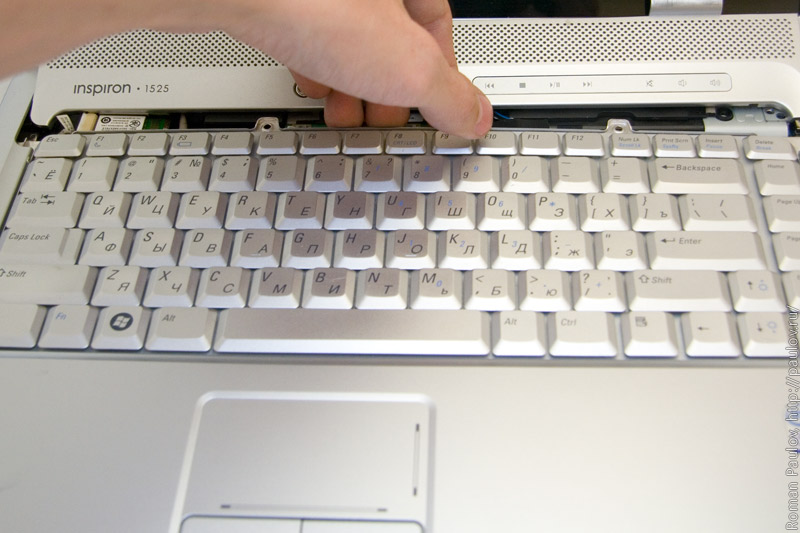

Снимаем клавиатуру.

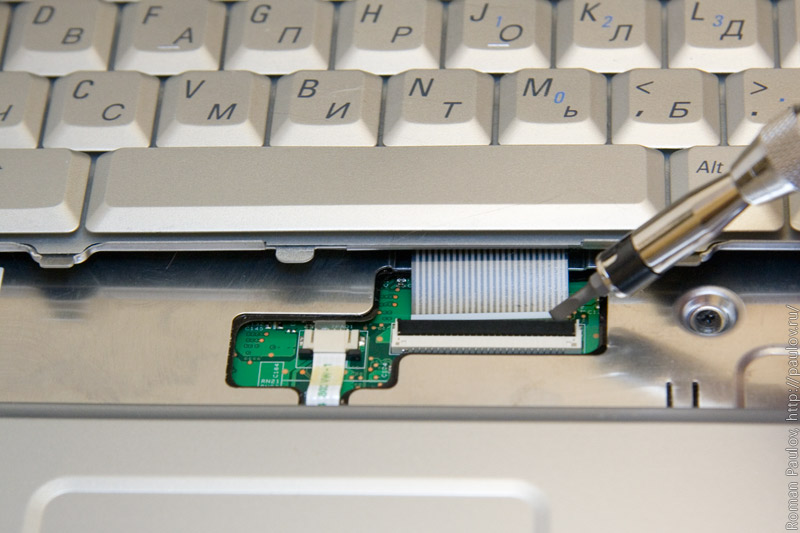

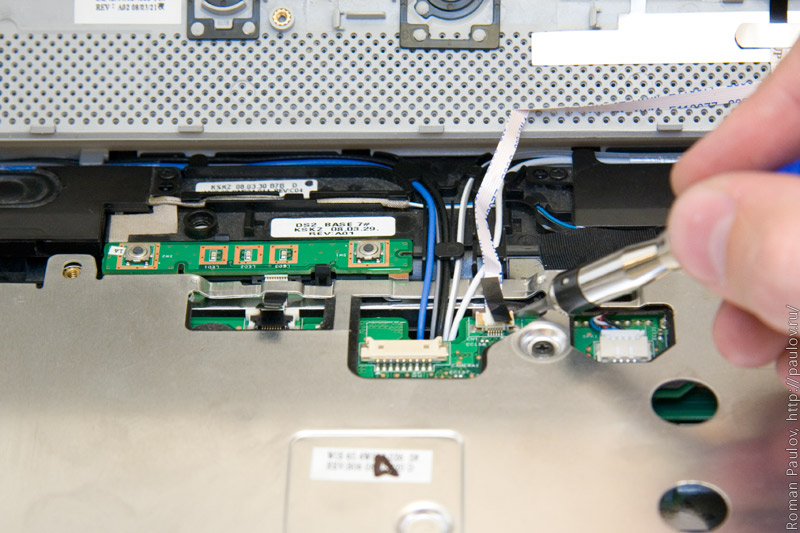

Отсоединяем клавиатуру. У разъема нужно поднять отверткой или ногтем черную часть (осторожно, можно легко повредить шлейф), а затем вытащить шлейф из разъема.
Затем открываем разъем, держащий шлейф, от сенсорных кнопок на панели над клавиатурой. Разъем (таких в ноутбуке много) легко открывается отверткой или голыми руками.
Затем легко достаем шлейф из разъема. На шлейфах в этом ноутбуке есть «язычки», за которые удобно доставать шлейфы из разъемов. К сожалению не все «язычки» хорошо прикреплены к своим шлейфам, что довольно странно.

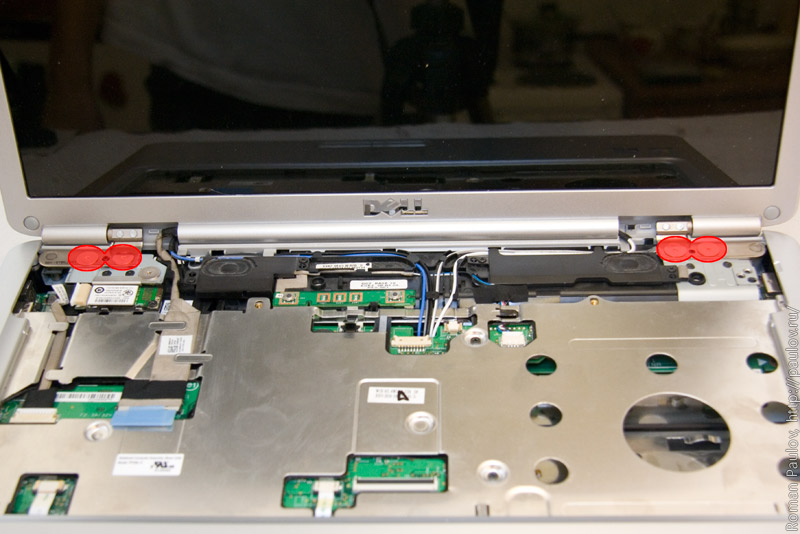

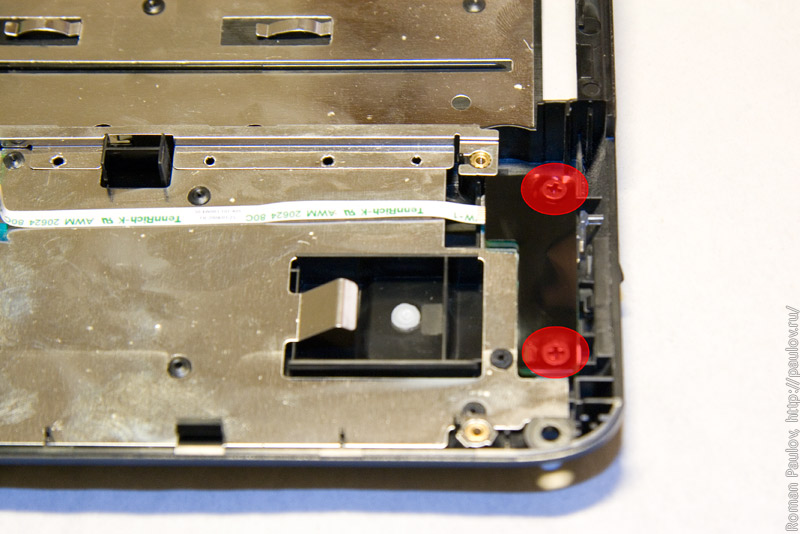

Выкручиваем винты держащие, шарниры крышки.

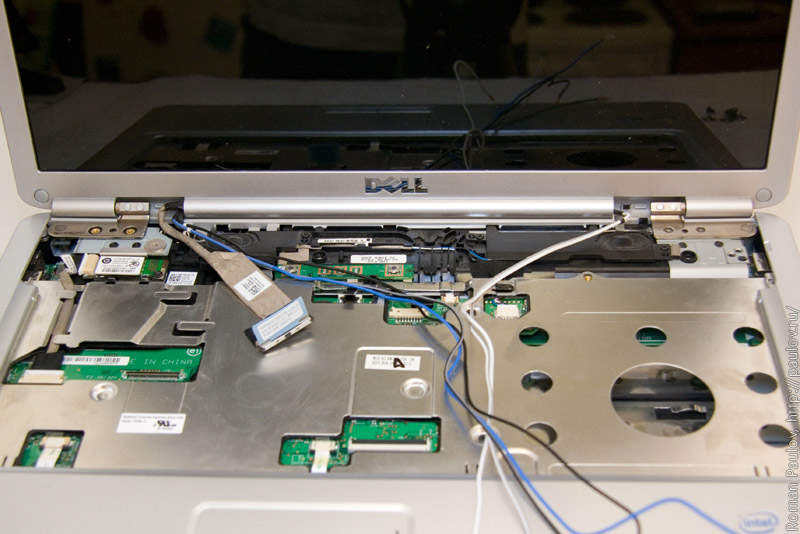

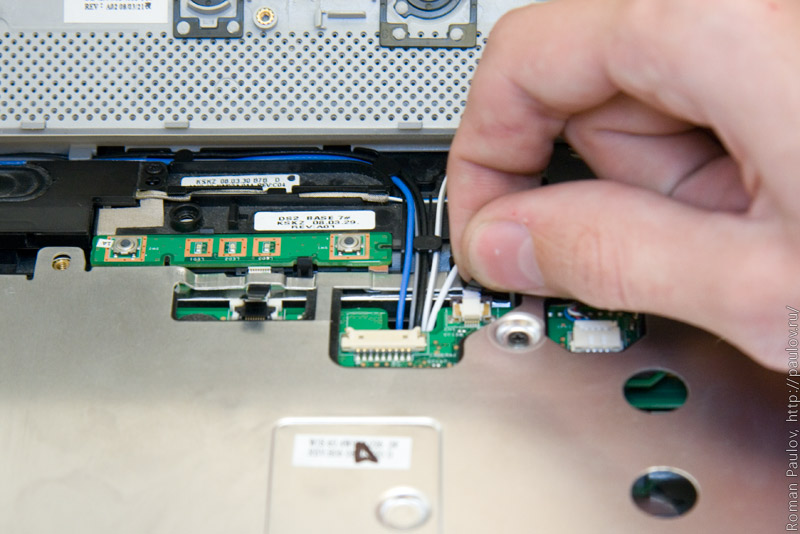

Отсоединяем видео-шлейф и достаем антенны.

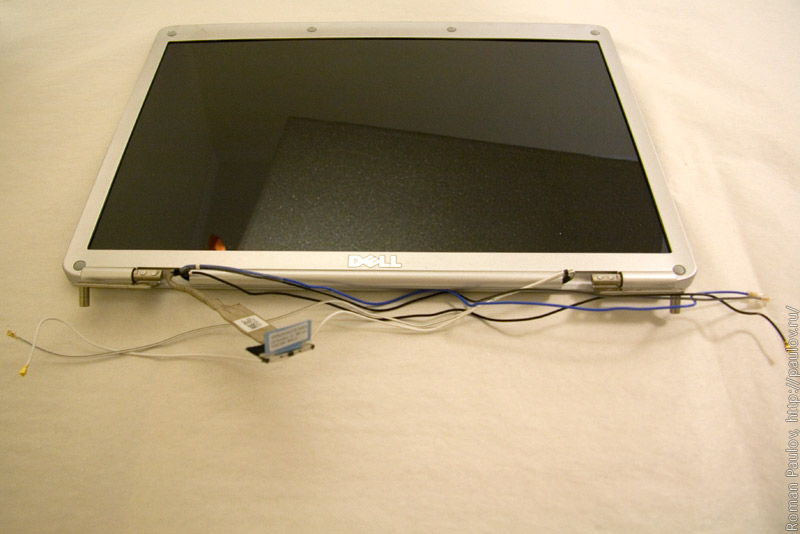

Снимаем крышку с матрицей. Откладываем подальше в сторонку, матрицей вниз, чтобы не повредить её случайно.
Отсоединяем шлейф идущий от адаптера Bluetooth.
Откручиваем винт, держащий адаптер Bluetooth и снимаем адаптер.

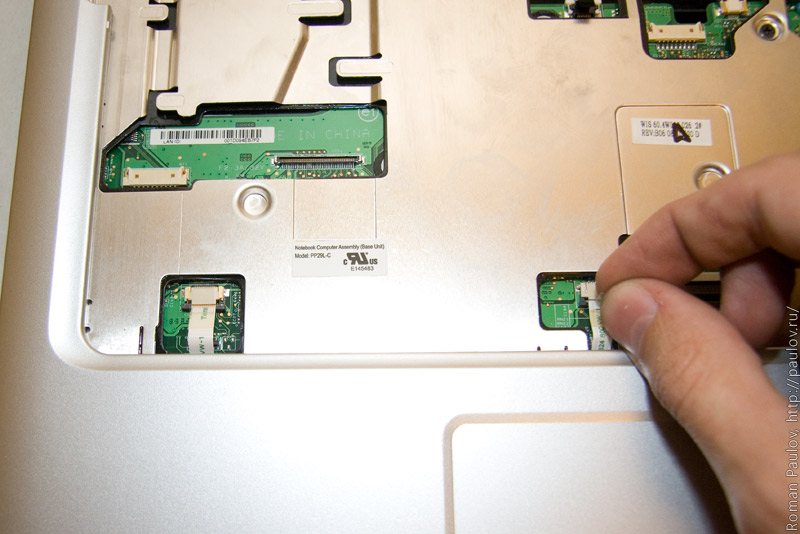

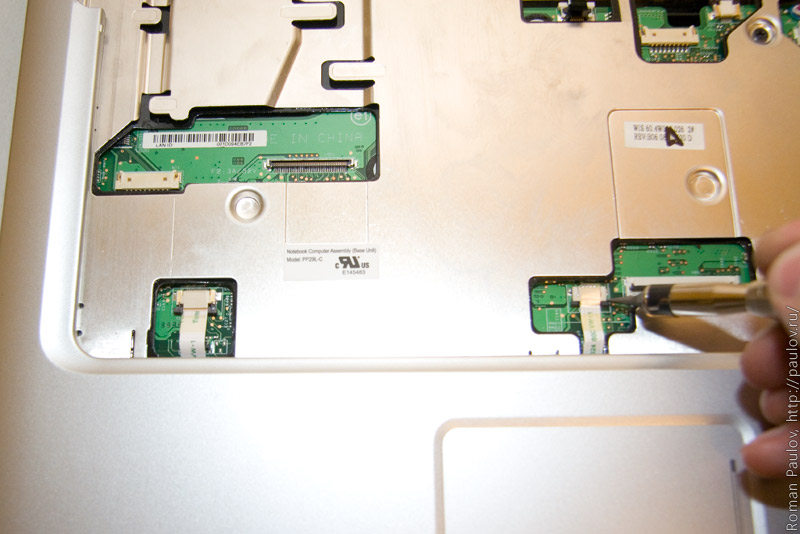

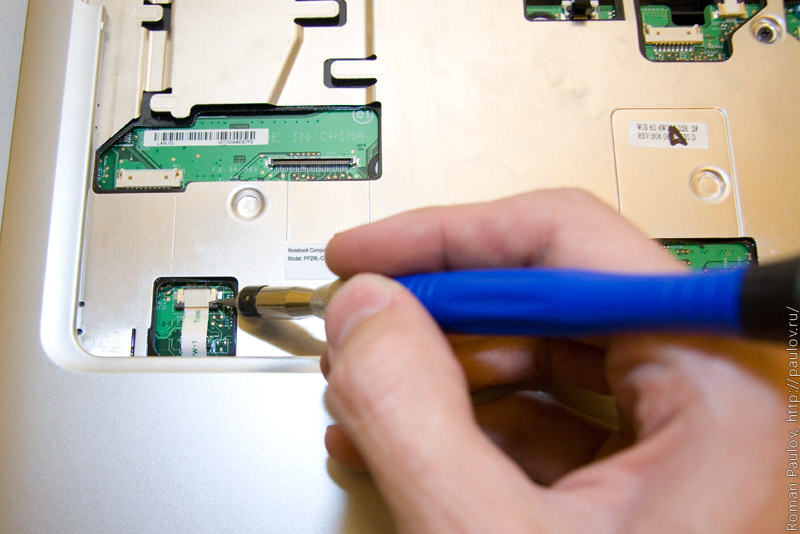

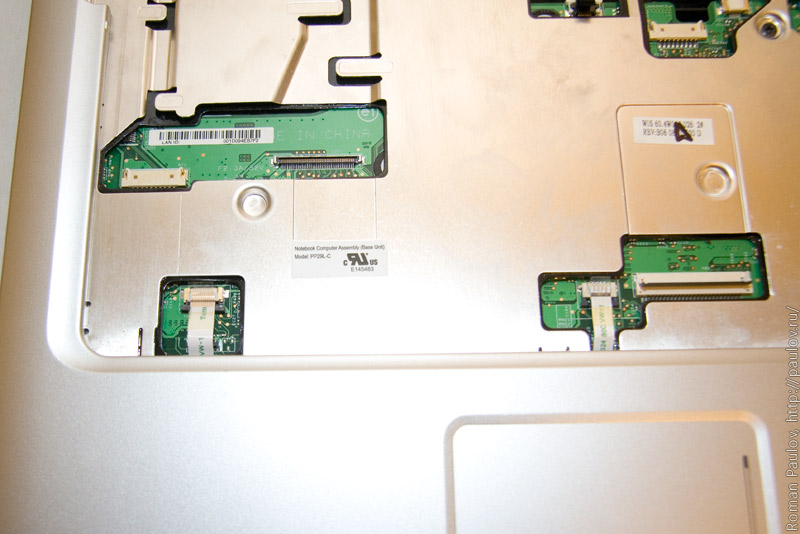

Открываем нижние разъемы.
Их всего два.

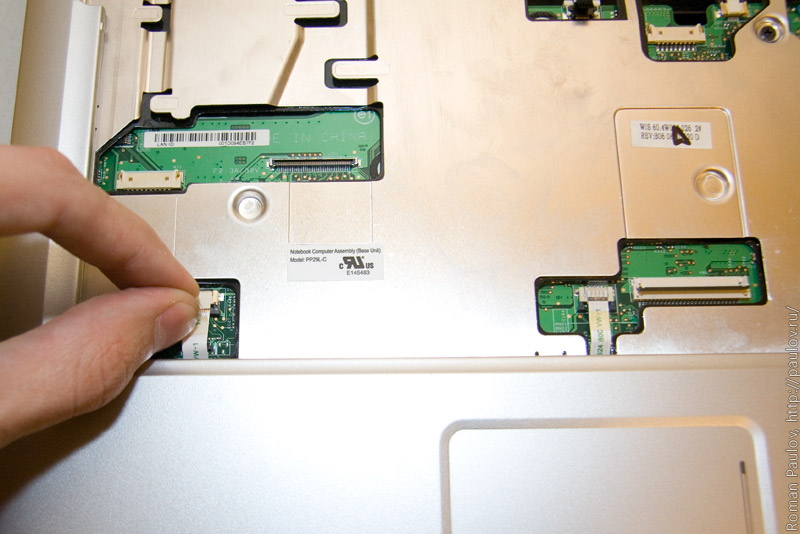

Достаем из них шлейфы.

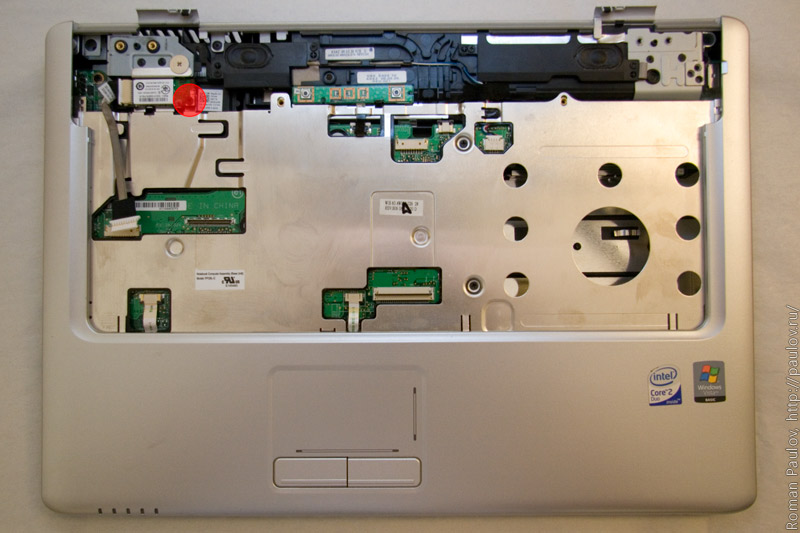

Должно получиться вот так.

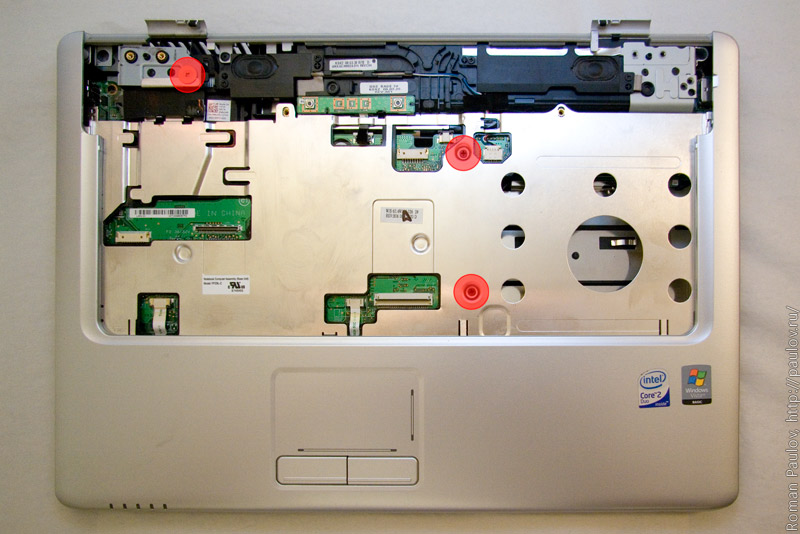

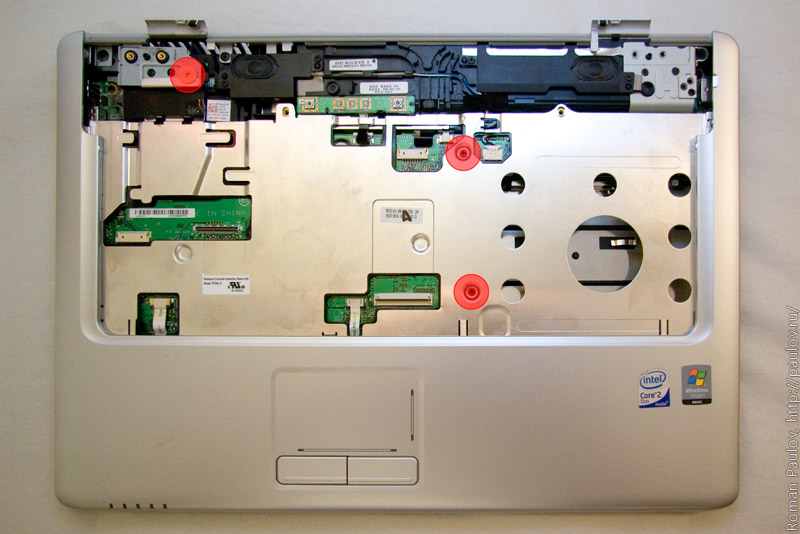

Откручиваем три винта, держащие верхнюю часть корпуса.
Чтобы снять верхнюю часть корпуса нужно лишь отщелкнуть 4 защелки под DVD-приводом.
Снимаем верхнюю часть корпуса.

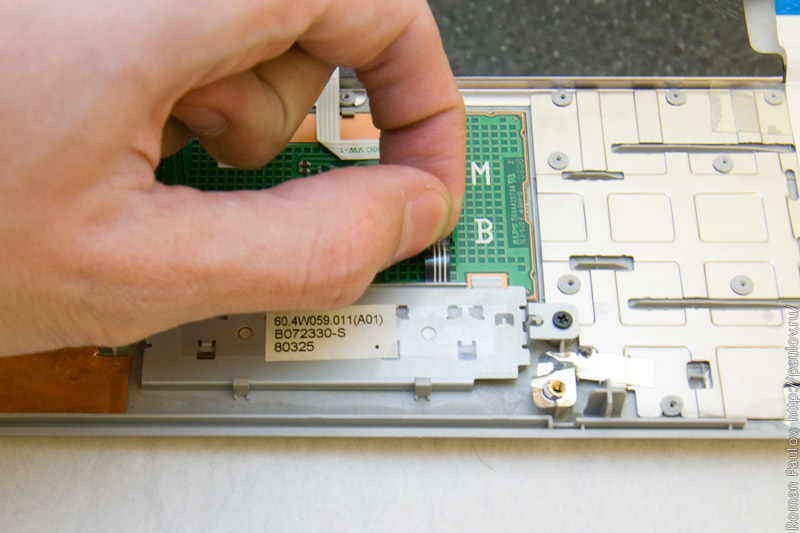

Отсоединяем шлейф от кнопок тачпада. Тут используется не открывающийся разъем.

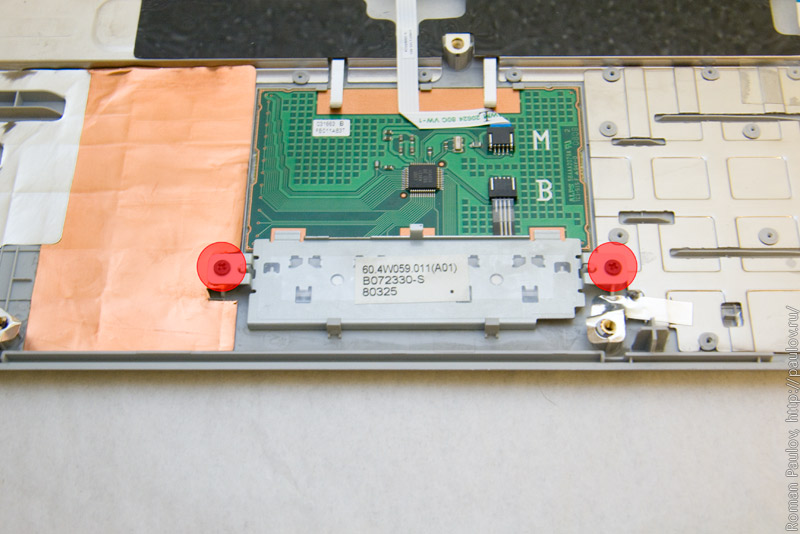

Откручиваем два болта, держащих кнопки тачпада.

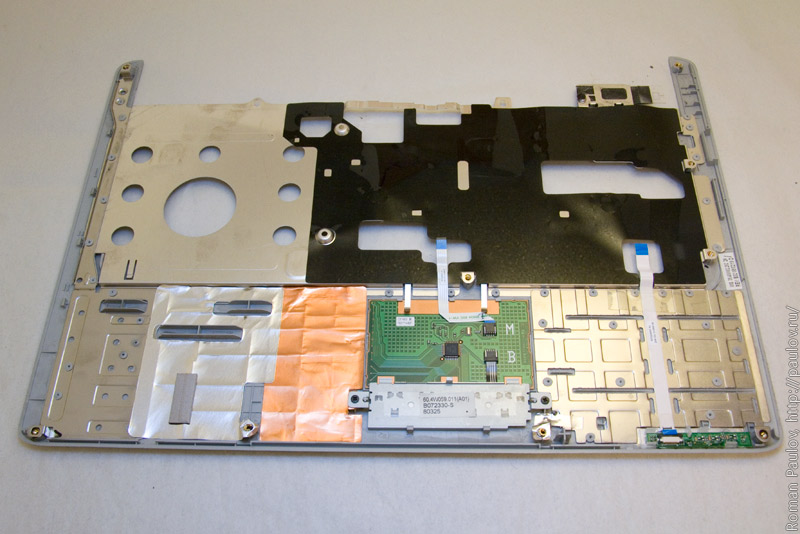

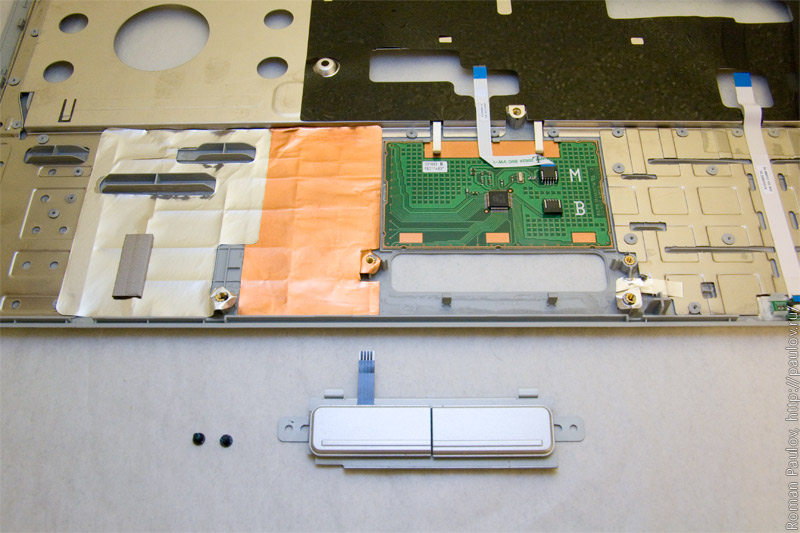

Натюрморт. Кнопки, болты, верхняя часть корпуса.

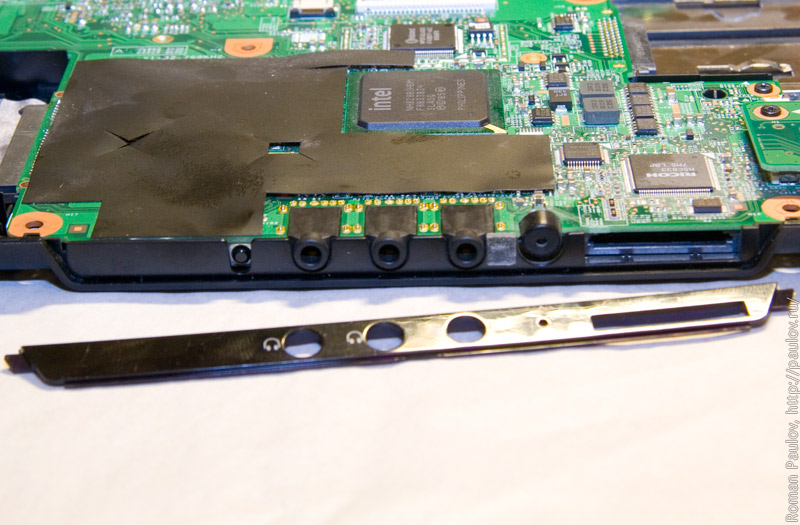

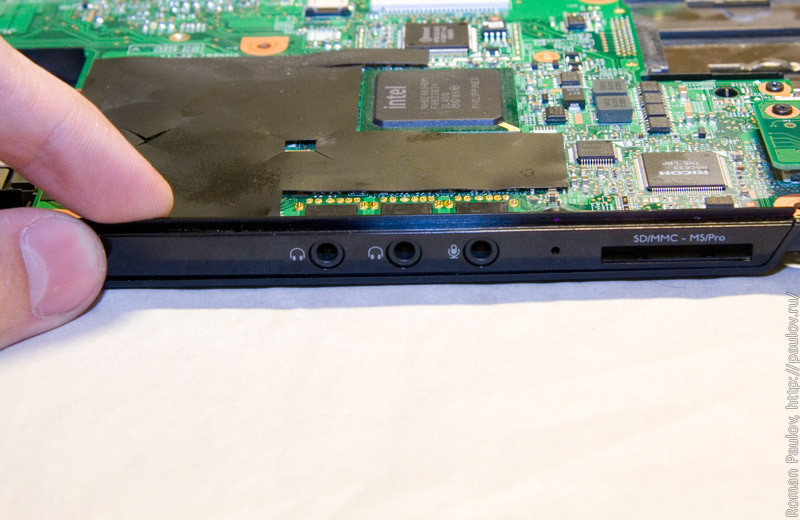

Продолжаем с нижней частью корпуса. Снимаем накладку около аудио-разъемов. Её нужно просто потянуть на себя.
Она приклеена на кусочек двустороннего скотча между микрофоном и крайним правым разъемом.
Отсоединяем разъем динамиков.
Поддеваем отверткой и достаем руками.

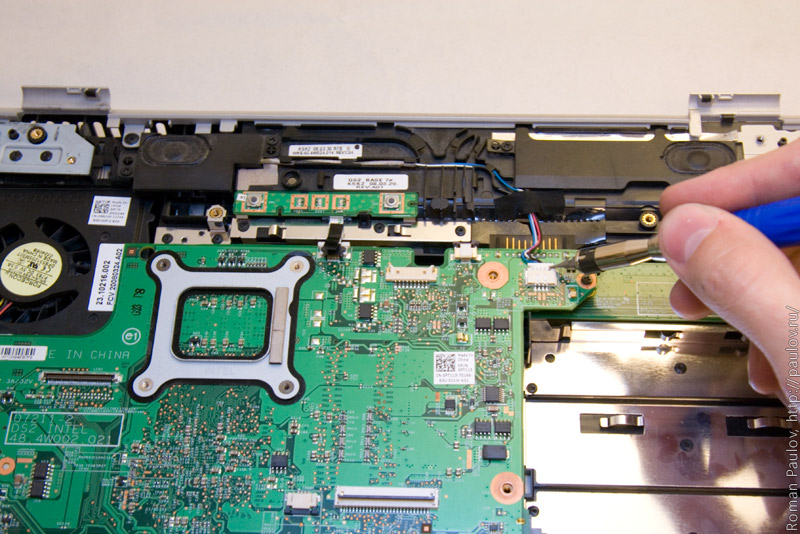

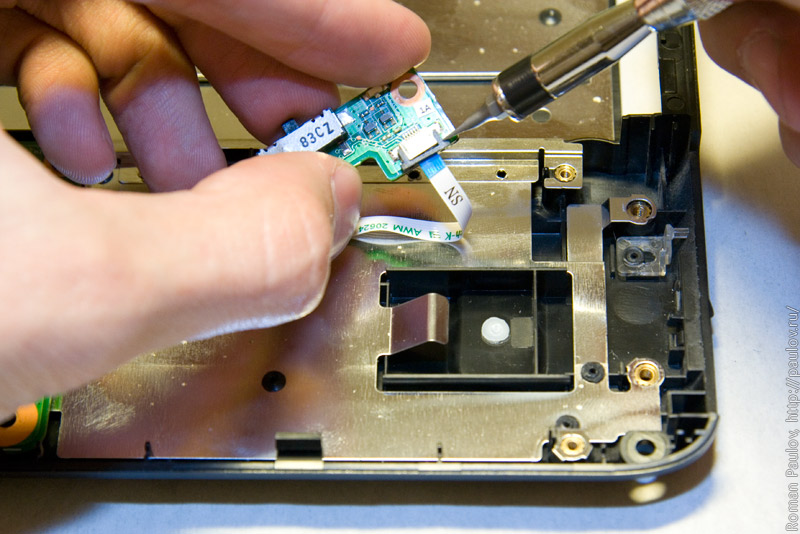

Открываем разъем шлейфа платы с кнопкой включения.
Достаем шлейф.

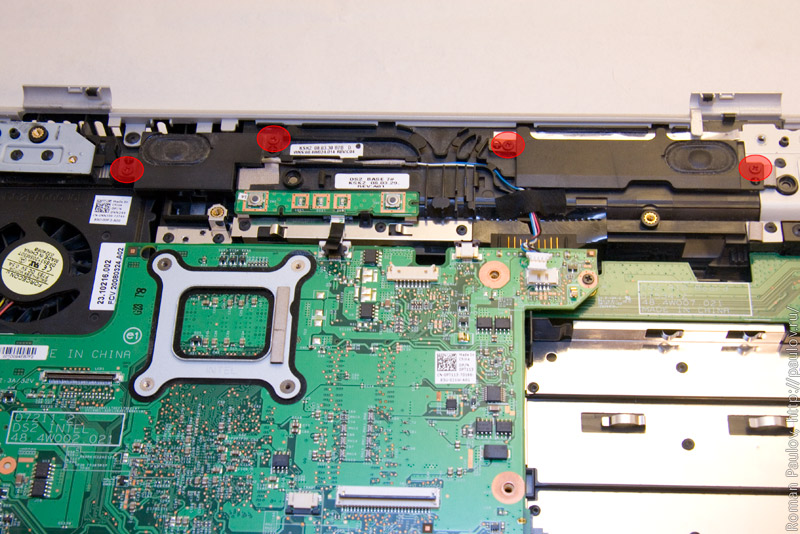

Отворачиваем 4 шурупа, держащих динамики и снимаем динамики.
Снимаем плату с кнопочками.

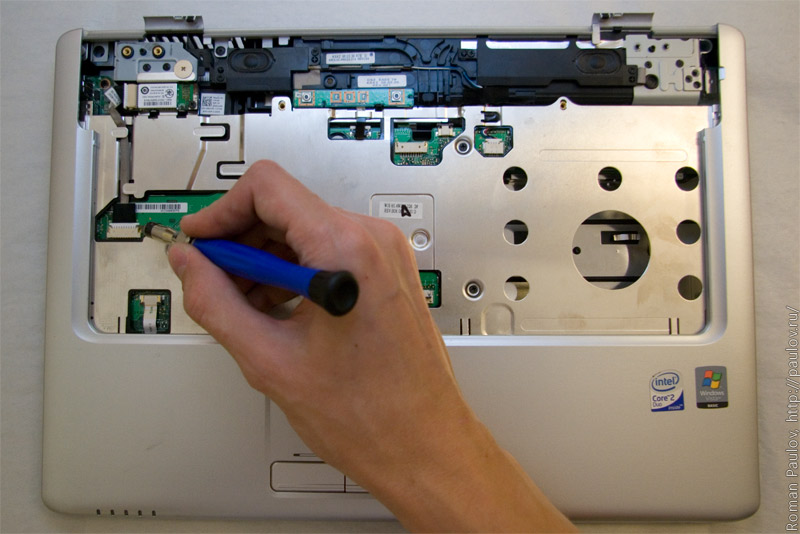

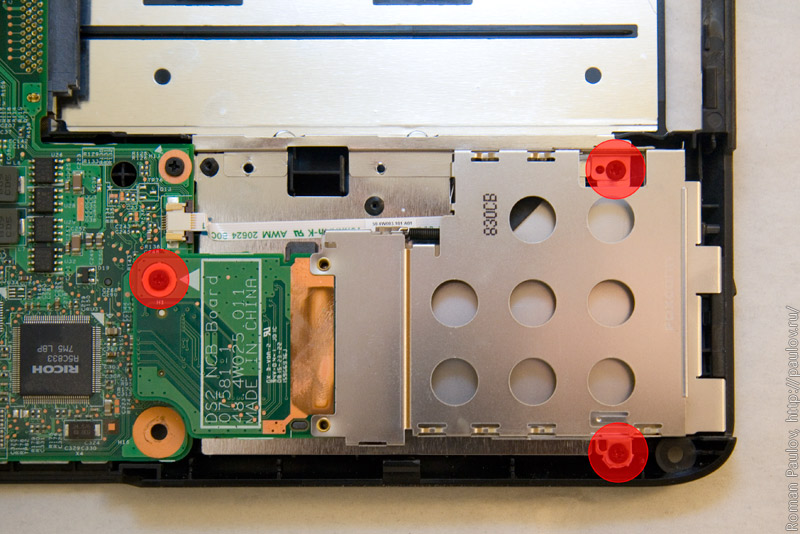

Переходим в правый нижний край. Отворачиваем 3 болта, держащих плату адаптера expresscard.
Снимаем плату.

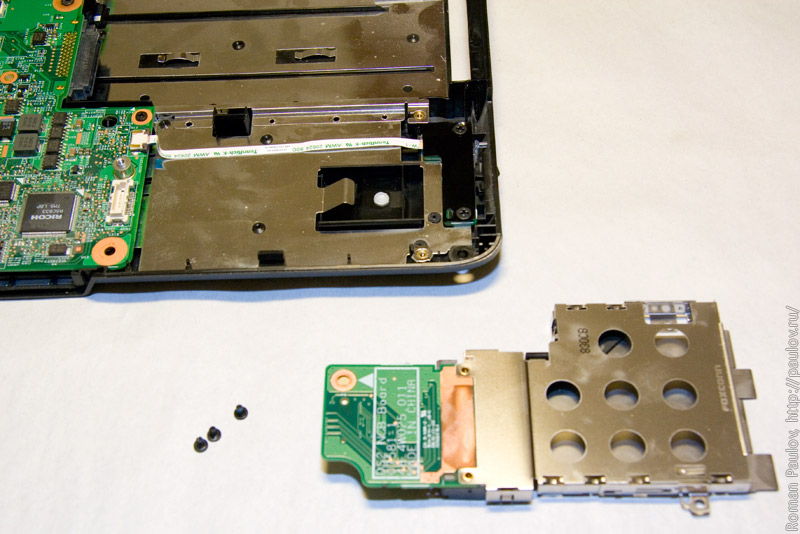

Очередной натюрморт.

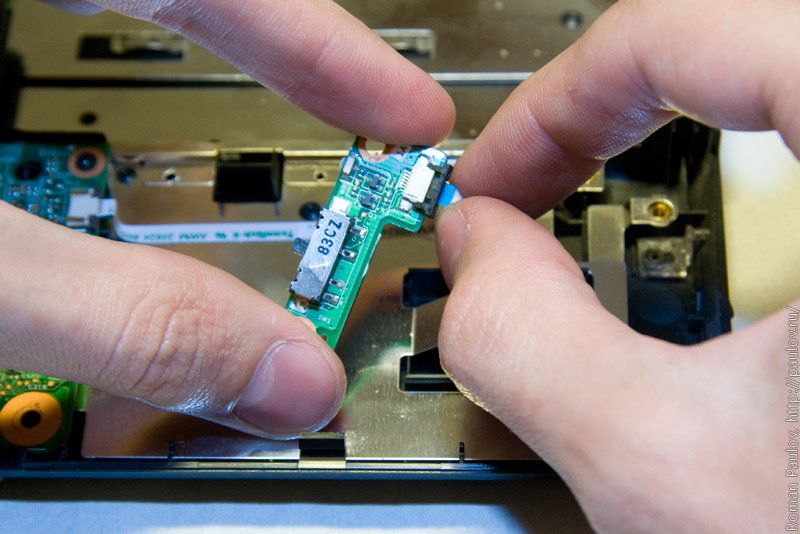

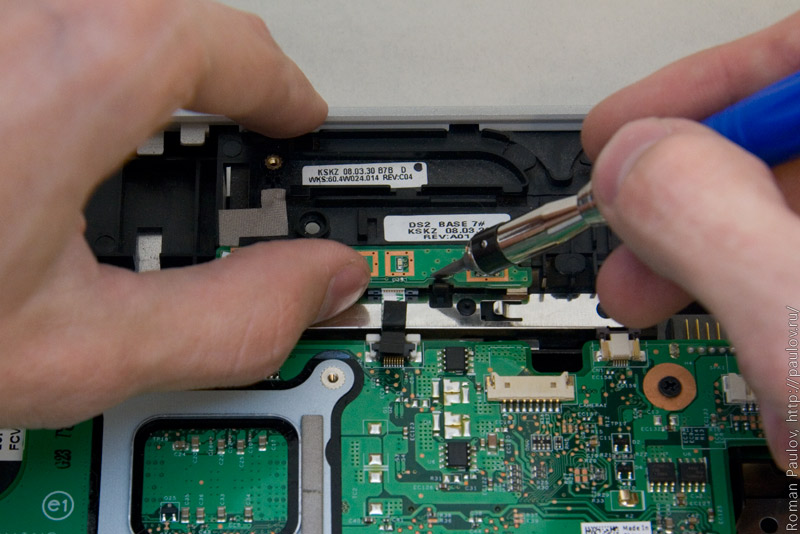

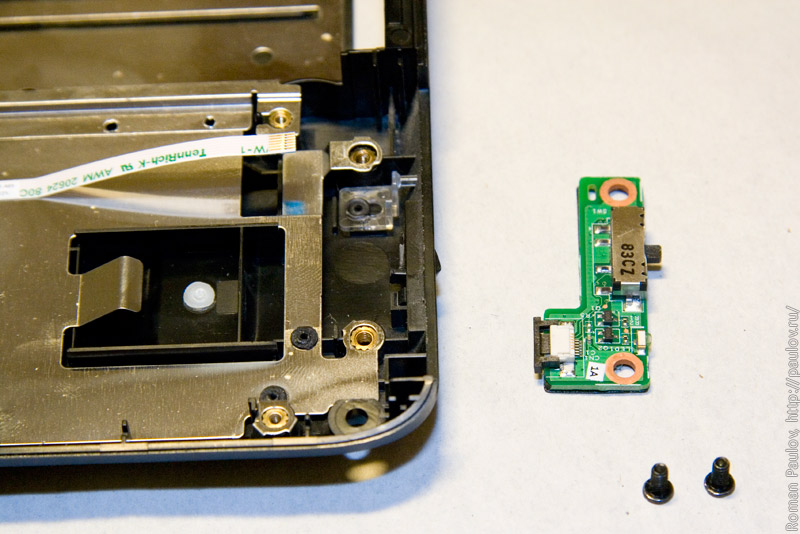

Отворачиваем два болта на плате включения сетевого адаптера.
Открываем разъем на плате включения сетевого адаптера.
Достаем шлейф.
Натюрмортик :)

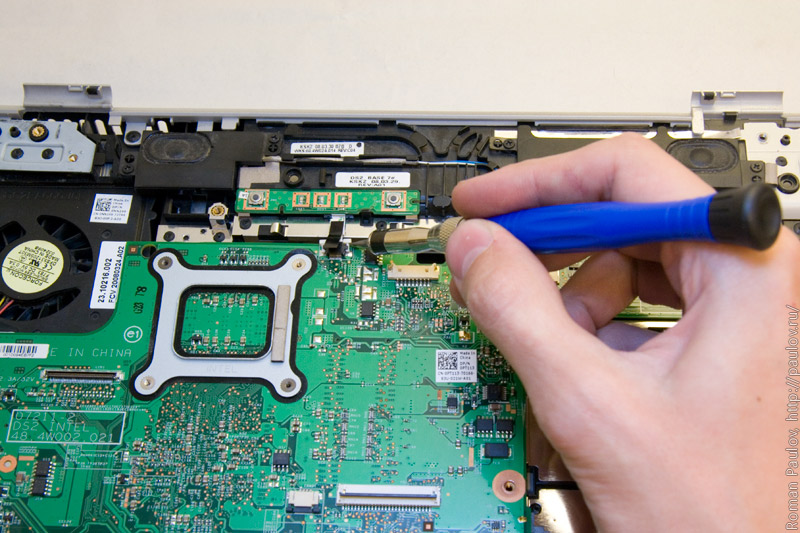

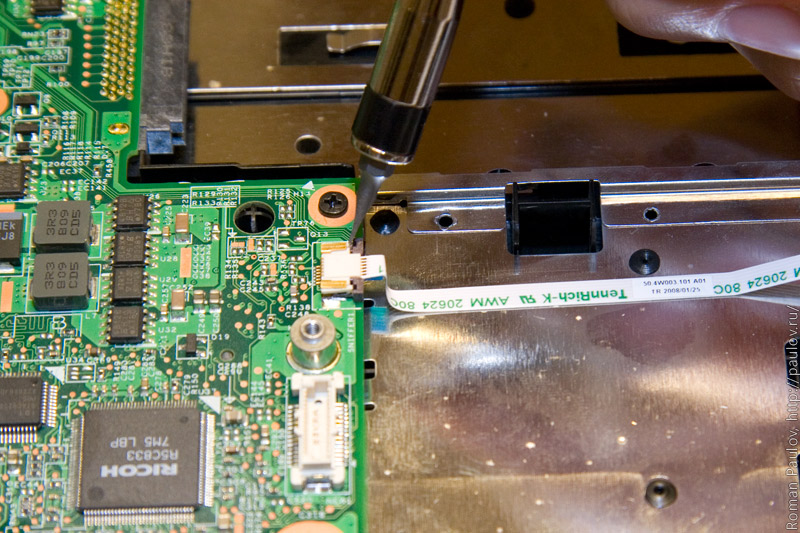

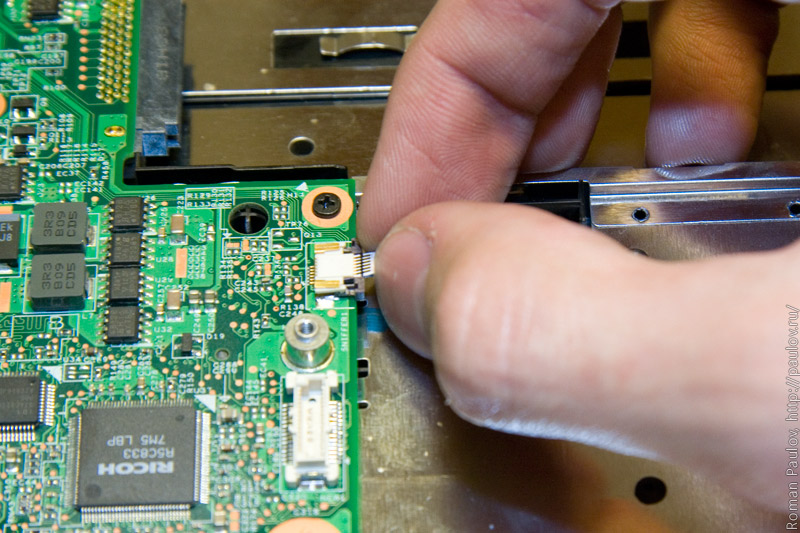

Открываем разъем на материнской плате.
Отсоединяем шлейф от материнской платы.

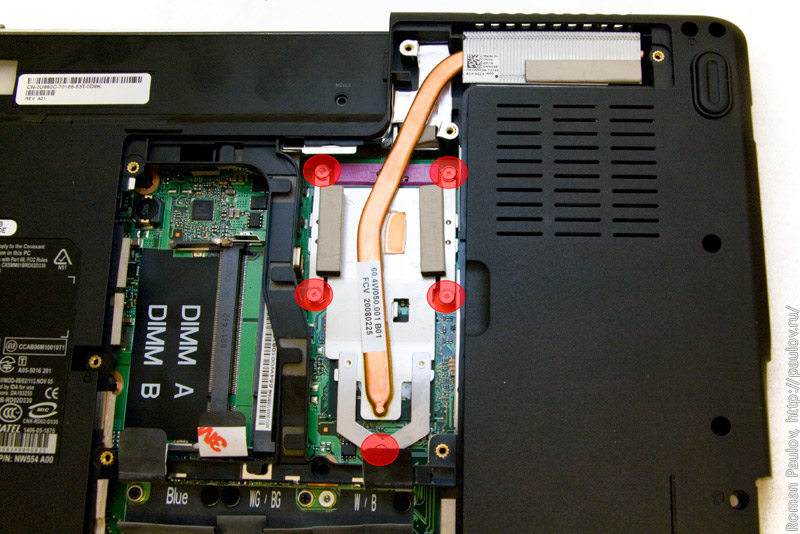

Переворачиваем ноутбук чтобы снять систему охлаждения. Для этого откручиваем 5 болтов.

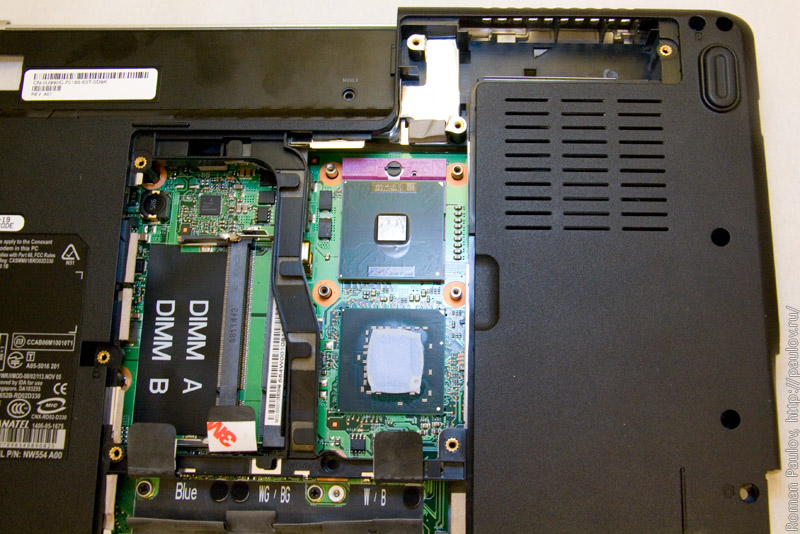

Видим процессор и чипсет.

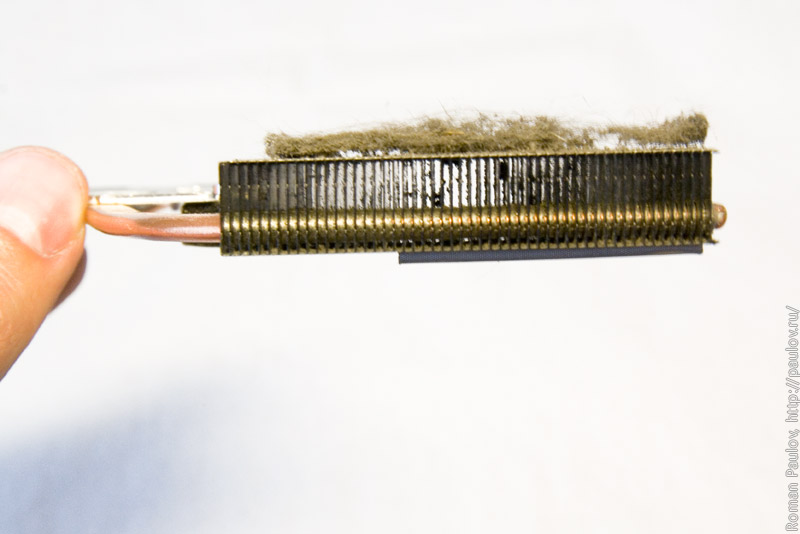

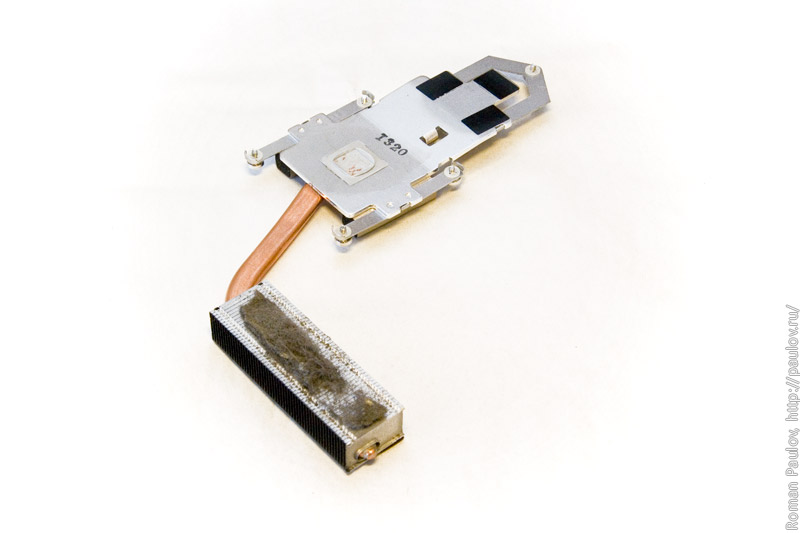

Вот и грязный радиатор.
Забился не очень сильно.
Чистим радиатор.

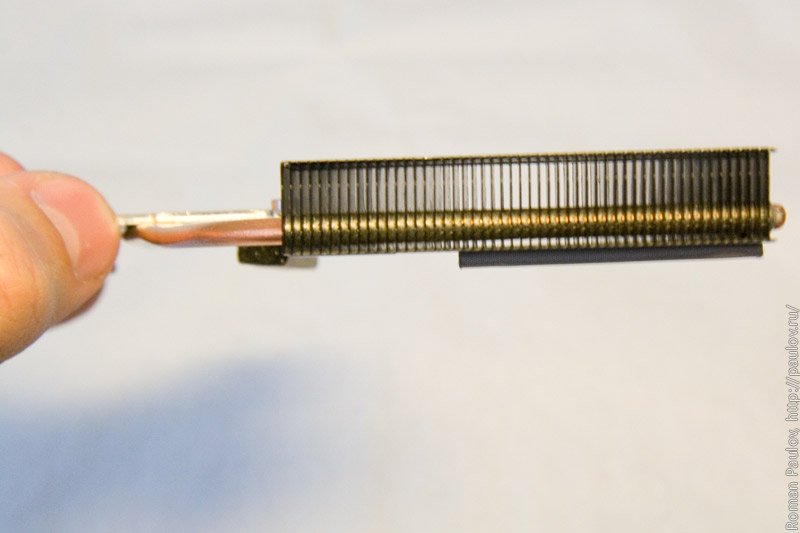

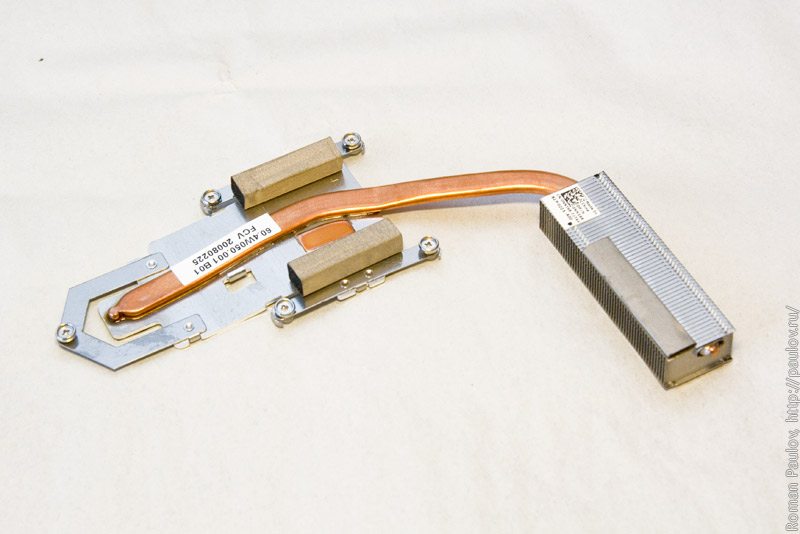

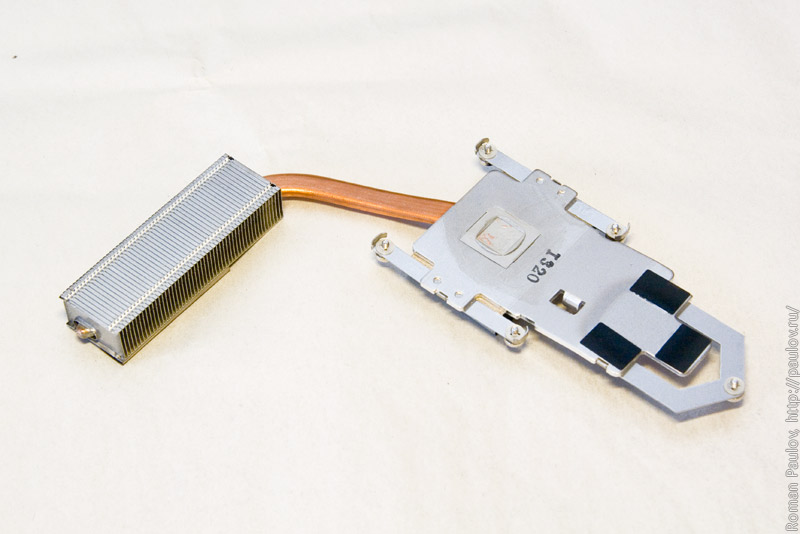

Вот он, чистый и красивый.
И с другой стороны тоже.

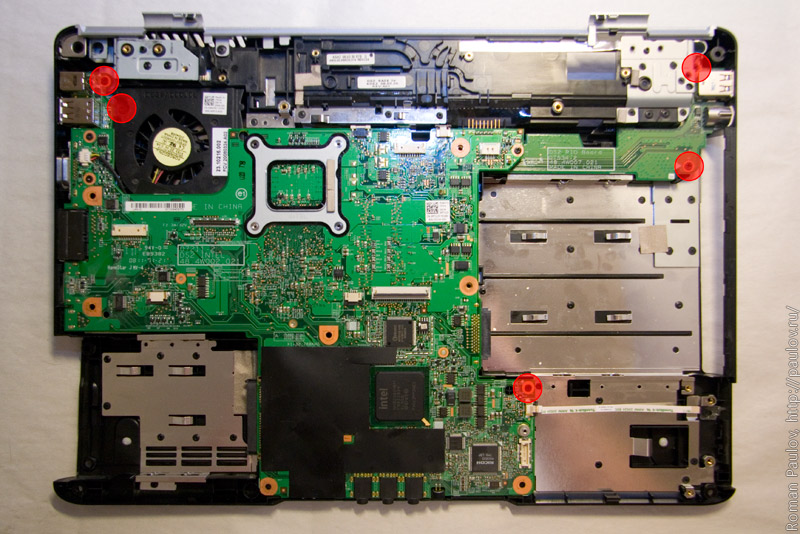

Переворачиваем ноутбук и отворачиваем 5 болтов, держащих материнскую плату.

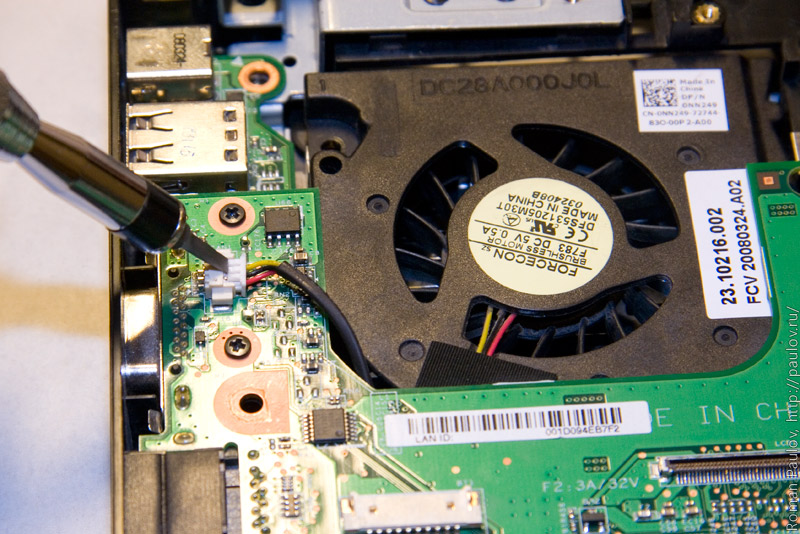

Отсоединяем разъем вентилятора.

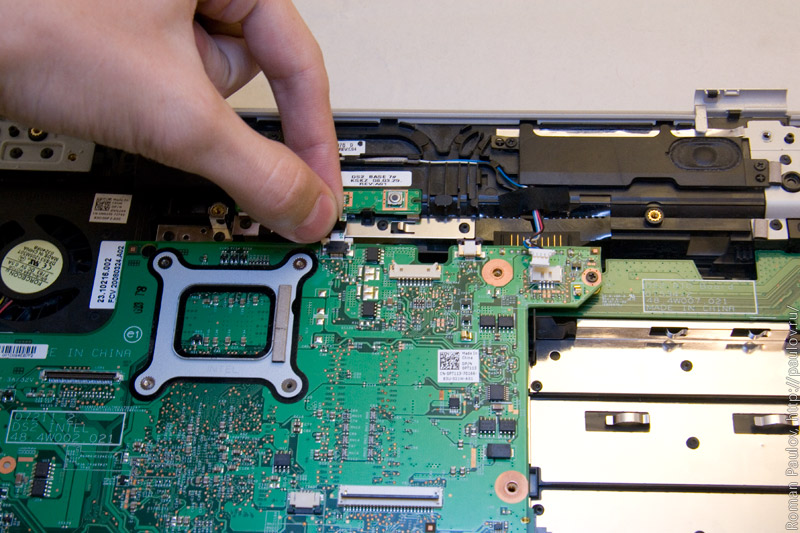

Достаем материнскую плату из корпуса. Тут нужно действовать осторожно, материнская плата очень тонкая в некоторых местах, лучше её сильно не гнуть, чтобы не повредить дорожки внутри платы.

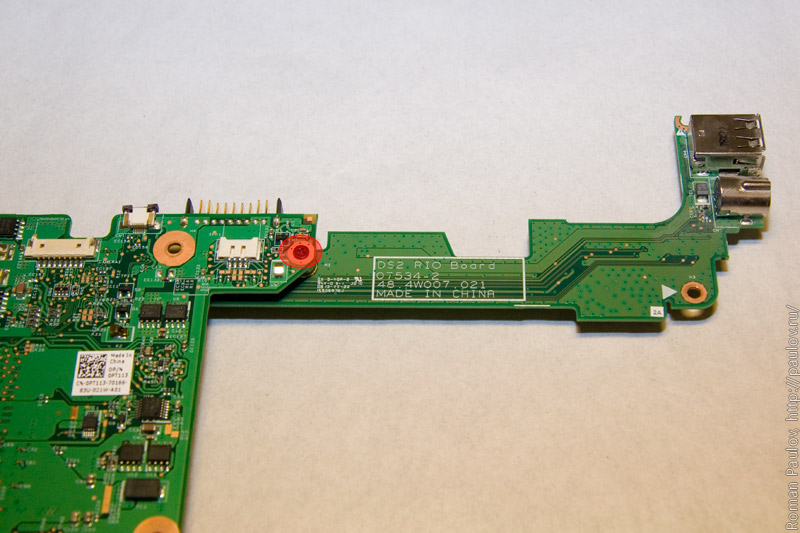

Отворачиваем болт, держащий часть материнской платы.

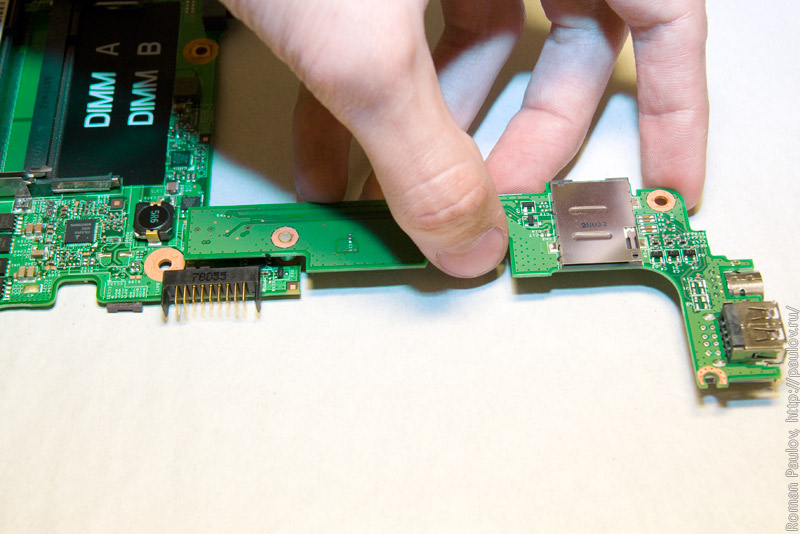

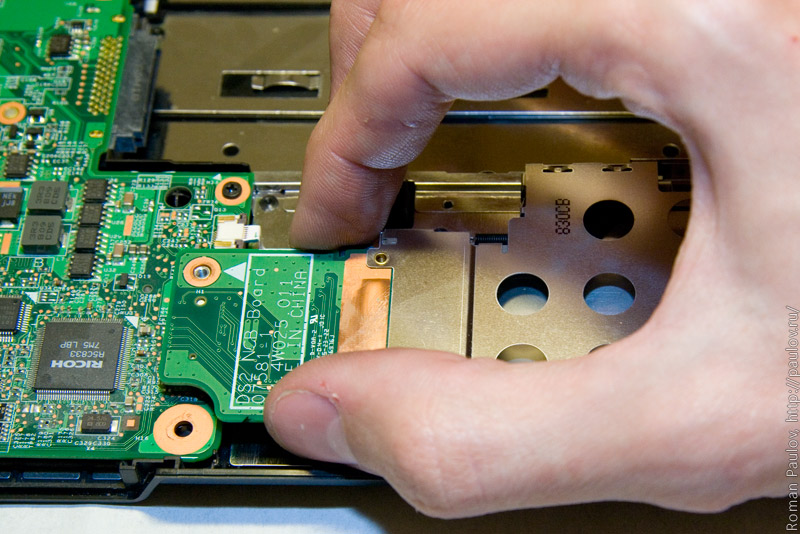

Снимаем часть с разъема, осторожно покачивая часть.

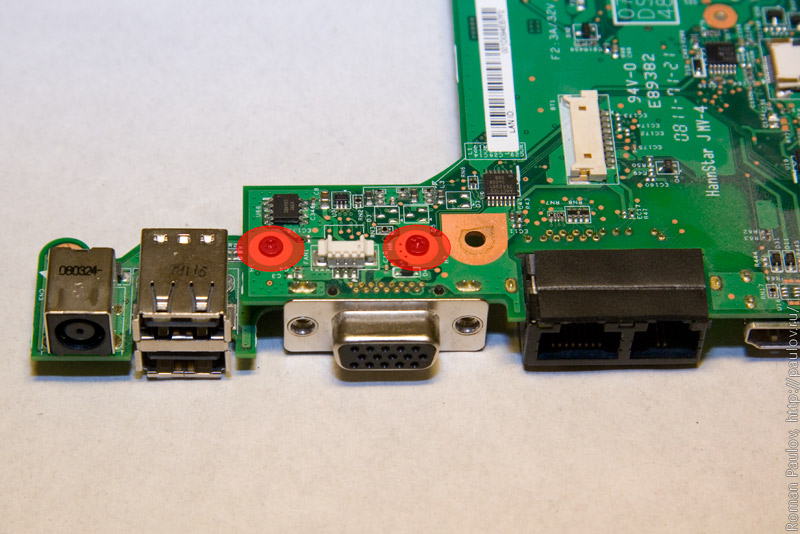

Откручиваем два винта вокруг VGA-разъема.

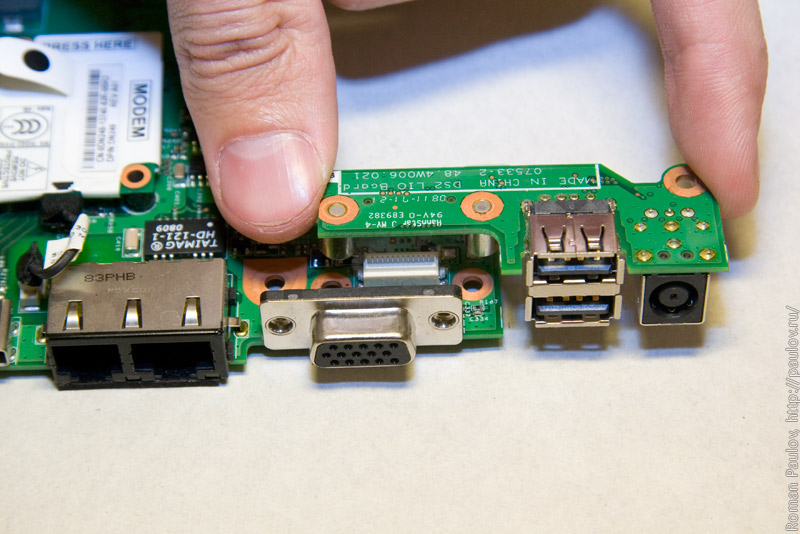

Снимаем субплату с коннектором питания.

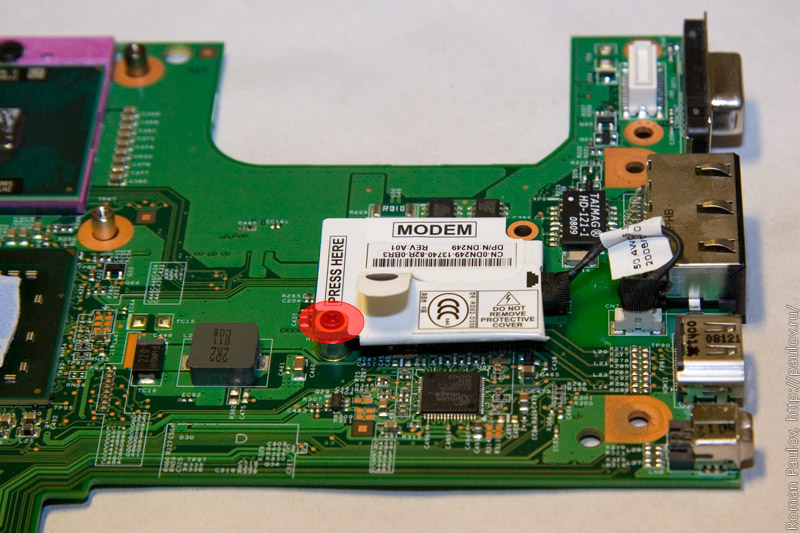

Откручиваем винт, закрепляющий модем в разъеме.

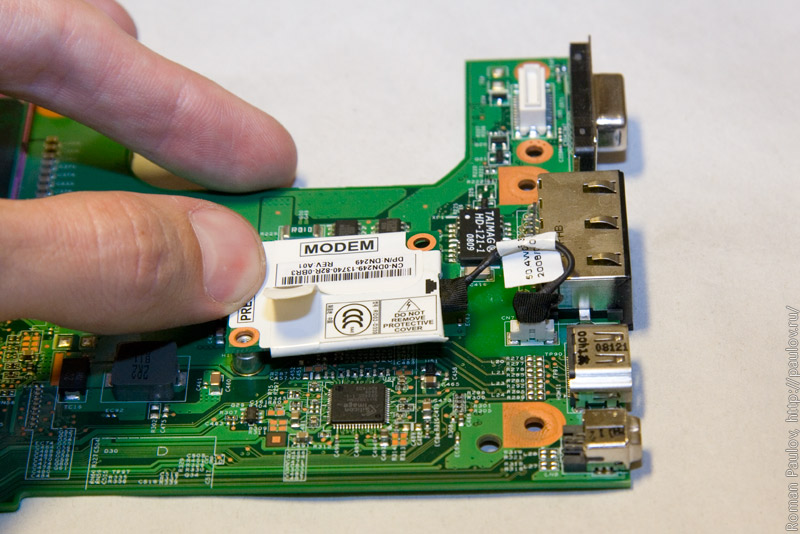

Нажимаем на модеме в месте где написано «Press here» :)

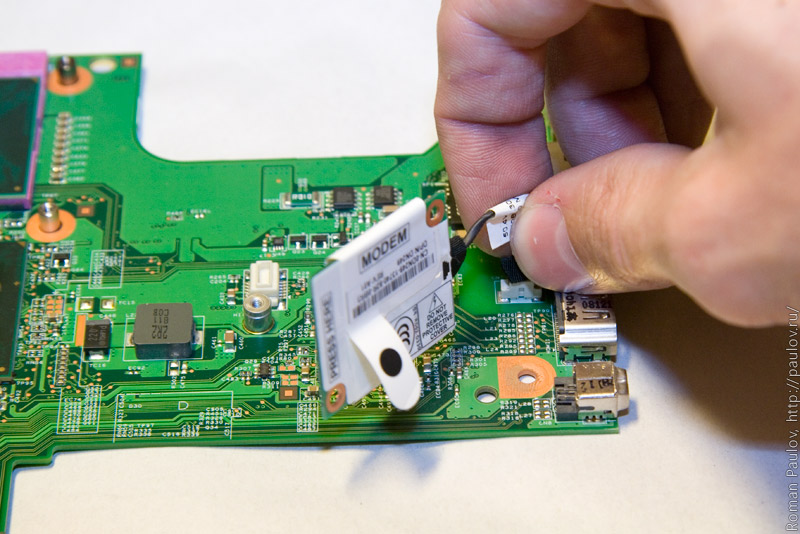

Отсоединяем модем от материнской платы.

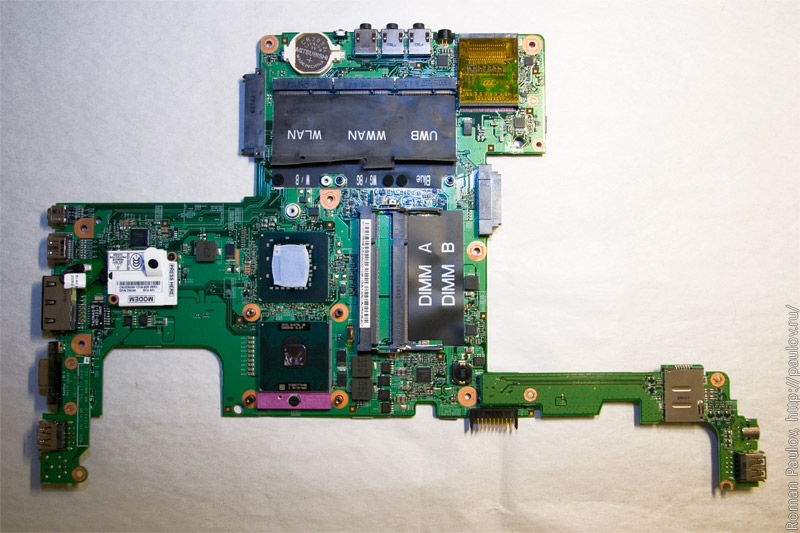

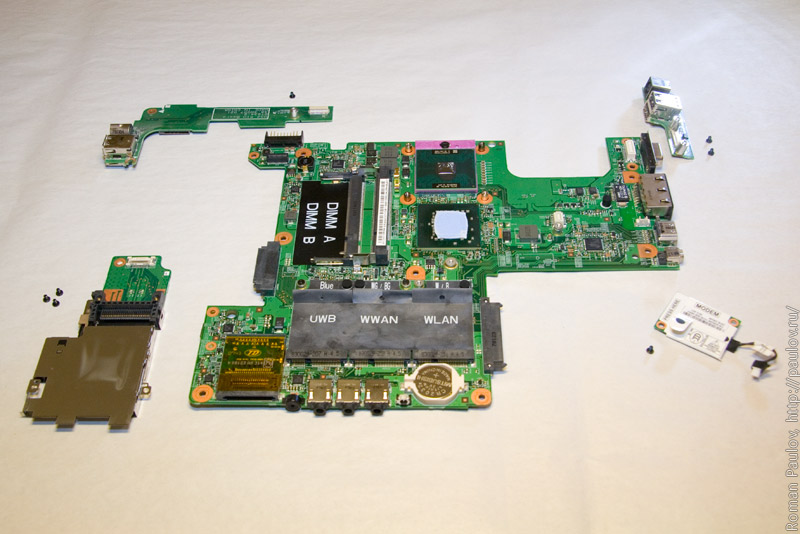

Материнская плата со всеми кусочками.

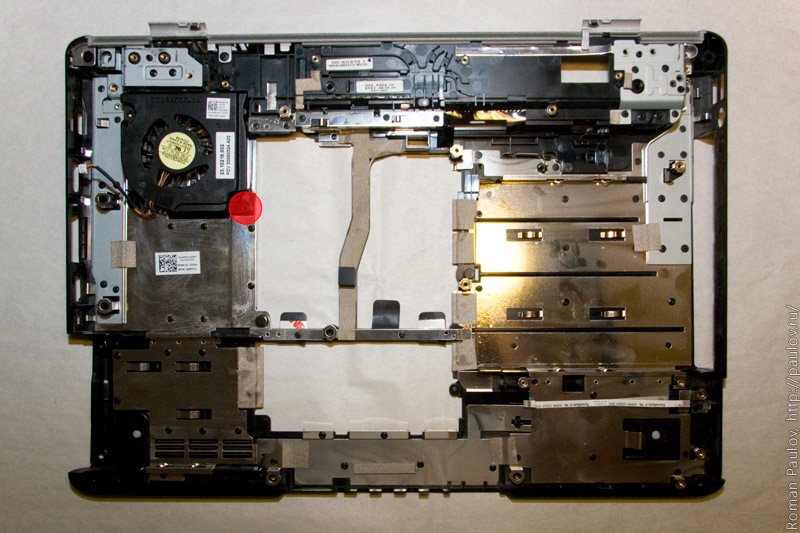

Отворачиваем 1 винт, держащий вентилятор.

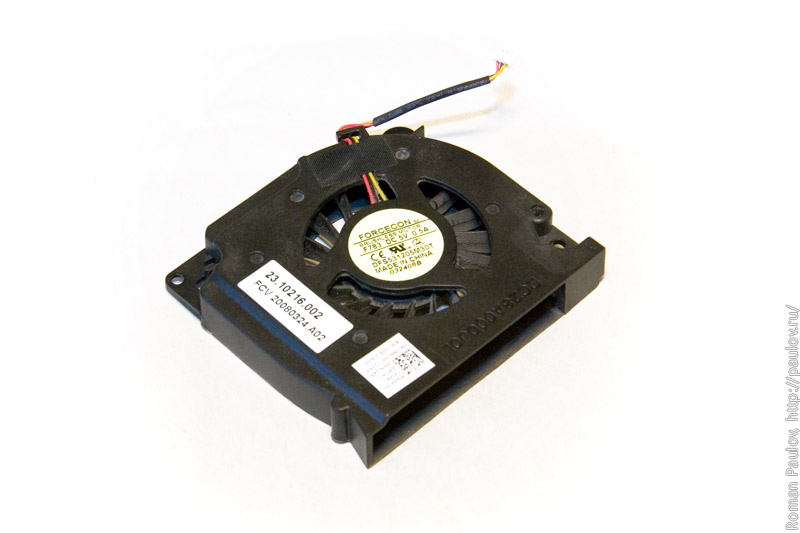

Достаем вентилятор, чтобы почистить его.

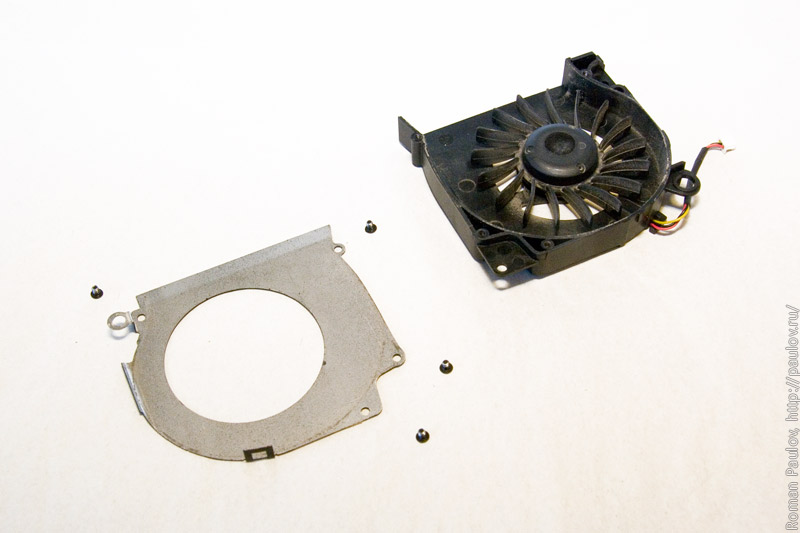

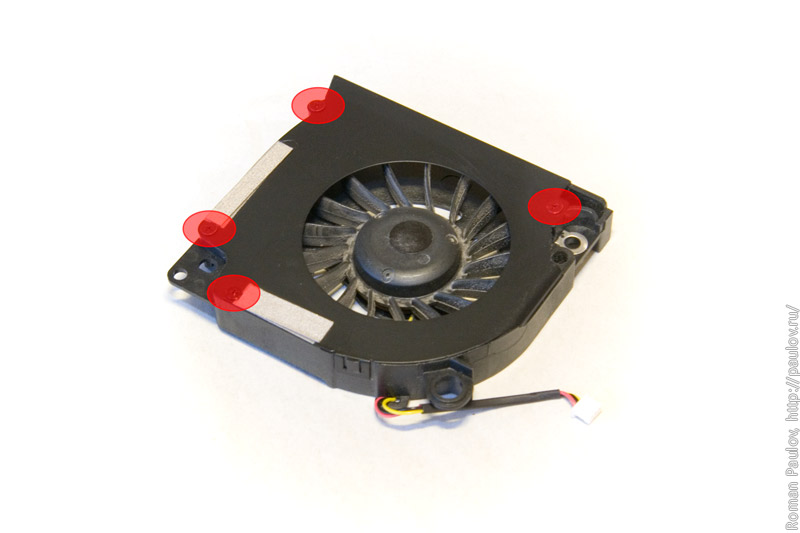

Отворачиваем 4 маленьких шурупа на корпусе вентилятора.

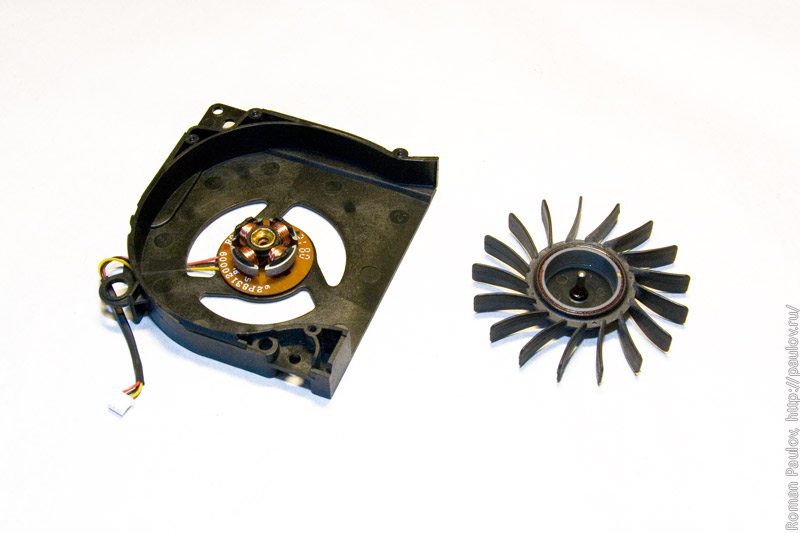

Разобранный вентилятор. Немного грязный.
Снимаем и чистим крыльчатку. Крыльчатку нужно просто потянуть вверх.
Собирается все в обратном порядке :)
В качестве заключения.
Из плюсов. Сборка ноутбука понравилась, в общем — все прилично, хорошие материалы, хорошо подогнаны. В ноутбуке 3 mini pci-e разъема и ридер SIM-карт, легко установить WiFi\WiMax-адаптер, 3G\GPS-модем, и еще останется место, например, для LTE адаптера или mpeg-декодера.
Из минусов можно отметить очень тонкую материнскую плату, части которой легко гнуться, и «язычки» на шлейфах, которые легко оторвать.
Но для своей цены этот ноутбук нашпигован весьма неплохо.
P.S. А вот так я его разбирал.
P.P.S. Обновлено 03.11.2010, небольшие правки.

Loading ...
#1 Electra в 24.01.2011 - 23:47
Цитировать
http://paulov.ru/files/2010/10/disassembly_dell_inspiron_1525_pp29l_045b.jpg
А что за прокладка на чипсете?
И можно ли её заменить термопастой?
#2 ds в 25.01.2011 - 14:47
Цитировать
Привет. Прокладка термо-интерфейс между чипсетом и системой охлаждения. Можно заменить термопастой.
#3 Константин в 25.10.2011 - 21:18
Цитировать
Класс, спасибо автору!
При разборке немного затупил, забыл пару винтов отвернуть, а сейчас собирать будет проще :)
#4 ds в 25.10.2011 - 21:33
Цитировать
:)
#5 Константин в 31.10.2011 - 21:41
Цитировать
Большое Вам спасибо !
Внучка залила клавиатуру питьевым йогуртом. Дальше клавиатуры следов нет. Разобрал и собрал благодаря Вашим фото. Клавиатуру помыл высушил, сутки поработала и потом перестала. В Диспетчере устройств всё ОК . Теперь ломаю голову что делать?
#6 ds в 01.11.2011 - 01:05
Цитировать
Приветствую. Если точно нет следов проникновения жидкости дальше, то очевидно проблема в клавиатуре (или в шлейфе клавиатуры). Посмотрите не перегнули ли вы шлейф когда устанавливали, протрите контакты шлейфа и разъема спиртом. Это самое простое что можно сделать. Затем есть вариант разобрать клавиатуру. Это кропотливая и долгая работа. Если не получиться ничего сделать с клавиатурой всегда можно заказать новую на ebay.
Удачи!
#7 Константин в 02.11.2011 - 15:29
Цитировать
Спасибо, с шлейфом всё ОК. А если попробовать отмочить клавиатуру в тёплой воде а затем ещё раз промыть и высушить. Чем это грозит и что будет со шлейфом.
#8 ds в 02.11.2011 - 16:13
Цитировать
Константин, отмачивать электронику в теплой воде это очень плохая идея!
Вообще сама вода электронике как бы не страшна. Проблемы начинаются когда по цепям начинает идти электрический ток. Чистая вода не проводит электрический ток, но в обычной воде растворено очень много всего и её химический состав далек от H2O. Именно эти растворенные элементы и проводят электрический ток. После того как вы пролили нечто на клавиатуру, или помыли её в воде, и очень качественно просушили её, на платах останутся соли, содержащиеся в воде. При подаче напряжения они будут проводить электрический ток, могут образоваться перемычки из этих солей, которые будут замыкать электрический цепи на плате и контакты микросхем (особенно если микросхема в корпусе LGA или MLF где контакты под брюхом). Если не просушить, и подать напряжение — будет еще хуже :)
Исходя из выше написанного можно сделать вывод, что единственное, что можно сделать, после попадания девайса в воду — просушить его от воды, полностью разобрать и вычистить все окислы со всех электрических схем. По-хорошему для очистки используют УЗ-ванны, но если электроника дубовая (например старая рация или типа того, где дорожки толстые, а микросхемы советские :) можно отделаться простой чисткой зубной щёткой с бензином или спиртом :)
#9 Константин в 02.11.2011 - 17:37
Цитировать
Спасибо за своевременный совет. Стал ремонтировать клавиатуру, поснимал клавиши, кругом остатки засохшего питьевого йогурта. Будем думать и ждать дальнейших советов. Ноут DELL Inspiron 1525.
#10 ds в 02.11.2011 - 17:39
Цитировать
Константин, разберите клавиатуру полностью, все слои разделите и отмойте спиртом и щеткой, соберите обратно и будет счастье :)
#11 Константин в 02.11.2011 - 18:13
Цитировать
Большое спасибо. Так и сделаю. Результат сообщу.
#12 Александр в 08.11.2011 - 22:35
Цитировать
Спасибо большое автору этого сайта, просто супер. Купил клаву в магазине cq61, мне предложили уу там установить за 300 руб, нашел на сайте инструкцию по установке, и удивился) За что 300 рублей берут))) Да и интересно самому бук поковырять) Еще раз спасибо автору, жду новых полезных советов для всякой техники, увлекает)
#13 ds в 09.11.2011 - 11:16
Цитировать
Александр, Вам спасибо что зашли :)
#14 Рамис в 18.11.2011 - 22:22
Цитировать
Здравствуйте, если я открою крышку отсека pci-e-карт и памяти я лишусь гарнтии производителя???
#15 ds в 18.11.2011 - 22:35
Цитировать
Рамис, скорее всего нет, но лучше уточните в мануале пользователя.
#16 Рамис в 18.11.2011 - 22:39
Цитировать
Имеется виду что если я её открою и почистю радиатор???
#17 ds в 18.11.2011 - 23:09
Цитировать
Увы, у меня нет точных сведений на этот счет. Рассчитывайте на то что лишат :)
#18 Галка Михална в 11.12.2011 - 16:29
Цитировать
Спасибо ОГРОМНОЕ автору!!!
Мой ноут пропахал: год в России и 2 года в пыльной Индии (на пляже, в карьере, просто на балконе и пр….)
На него обращали внимание все, кто к нам приходил в гости: «…ой, а что это шумит???…» Звук 1 в 1, как у дутого холодильника Whirlpool, как будто, …щас взлетит.
С кулера сняли 2 см плотной пыли. Вентель чистили….. долго!
Сейчас ушам своим не верю. Чтоб услышать его, надо к нему наклониться :)))))))))))))))))) И звук громче и работа быстрее.
Thanks
#19 Константин в 11.12.2011 - 21:50
Цитировать
слушай, у тебя перепутано немного… винты с красным герметиком вроде как клаву держат..
#20 ds в 12.12.2011 - 02:23
Цитировать
Галка Михална, спасибо что зашли :) Удачных путешествий с ноутбуком :)
Константин, да вроде все верно, это три типа винтов которые «со дна». Клавиатуру держат еще два винта, винты клавиатуры я не фотографировал.
#21 Рома в 13.12.2011 - 17:08
Цитировать
Большое спасибо. статья помогла разобрать комп без повреждений)
Проблема в том, что у меня, по ходу проц перегревается. следствием этого является внезапное выключение компа. следил за ходом нагрева проца в Everest-е. включил Пинакл студию, поставил на монтаж фильм и стал смотреть скачки температуры. обычная t проца — 48-50 градусов C. во время работы кулер разгоняется до 4600 оборотов, а проц доходит до 85 градусов и компьютер вырубается.
Подскажите, как можно предотвратить эту неприятную ситуацию? Возможно ли усилить охлаждение? На мой взгляд, медная трубка и маленький радиатор — очень скудная система охлаждения…
#22 ds в 13.12.2011 - 20:07
Цитировать
Рома, штатная система охлаждения хорошо работает в штатных режимах, т.е. хорошая термопаста, радиатор и лопасти крыльчатки чистые, внутри корпуса нет пыли, вентиляционные отверстия не закрыты. Если компьютер перегревается, то можно купить охлаждающую подставку или аналогичное решение — не такой и плохой вариант.
#23 Рома в 13.12.2011 - 21:08
Цитировать
Ds> Устранил проблему перегрева) причина банальна — пробка из пыли и волос в заднем радиаторе, мешавшая циркуляции воздуха. запустил систему — работает на ура. Загрузил ЦП на полную катушку, проц доходит до 83х градусов (стоя на столе) и больше t не растет. Если ноут немного приподнять, t выравнивается на 76 градусах С. В общем, нормально всё. надо только глянуть, что за охлаждающая подставка, может даже сам смастерю прототип.
Есть ещё одна проблема — ноуту примерно 2-2,5 года. Аккумуляторная батарея полностью разрядилась и подзарядки нет. Износ батареи — 23%. Можно ли её снова запустить?
#24 ds в 15.12.2011 - 02:44
Цитировать
Рома, в батарее несколько банок литий-ионных, конечно можно купить банки и поменять, но проще заказать на ебее новую батарею за 10-30$. :)
#25 Рома в 16.12.2011 - 22:40
Цитировать
Спасибо!
#26 Марат в 27.12.2011 - 19:49
Цитировать
Автору спасибо! Поздновато прочёл статью,а то бы всё было в норме,но..Написал чётко и грамотно,все бы так!Спасибо!
#27 Mgnovenie в 29.12.2011 - 06:41
Цитировать
Спасибо за статью! Очень все наглядно . Радиатор и клавиатуру почистила без проблем . А вот кулер … неужели надо разобрать половину ноута чтобы добраться до него ??? У меня правда Dell 500, но по-моему внешне они не отличаются .
#28 ds в 30.12.2011 - 17:01
Цитировать
Mgnovenie, 500 не видел, но скорее всего да. Разобрать не сложно, если действовать последовательно и аккуратно.
#29 Mgnovenie в 30.12.2011 - 18:02
Цитировать
Разобрать не сложно , сложно потом собрать )))))) Спасибо , надо попробовать .
#30 Сергей в 20.01.2012 - 13:04
Цитировать
Второй раз разбирать не рекомендую, или держите под рукой супер клей. Вылезают латунные гайки из корпуса. Очень аккуратно при снятия матрицы в левом верхнем углу над вентилятором и при разборке матрицы.
P.S. Почему матрицу не разобрал? Винты где какие используются?
#31 Николай 58 лет в 03.02.2012 - 21:18
Цитировать
Спасибо ДРУГ, всё класно и текст и фото,: «Не зря хлеб ешь» Здоровья и удачи в нашей жизни.
#32 ds в 06.02.2012 - 11:44
Цитировать
Николай, вам спасибо что зашли! :)
#33 юля в 22.02.2012 - 00:21
Цитировать
Cпасибо большое про DELL// Буду с мужем пробовать чистить .какой-то DELL трудный в разборке,чтобы почистить вентилятор надо разобрать всё полностью почти .ужасссс.
#34 ds в 23.02.2012 - 19:12
Цитировать
Юля, ну ничего сложного если отвертку умеете держать. Если нет, найдите друга айтишника :)
#35 LEXUS в 24.02.2012 - 03:55
Цитировать
Здравствуй Админ)) Вот такая ситуация, бук начал греться и притормаживать, когда сильно нагружал, посмотрел видео фото, разобрал, на радиаторе пробка сантиметра 2 во всю его длину. все поставил на место пошел еще купил подставку к нему, только вот, что смущает: на чипсете и процессоре видно от перегрева вся вот эта защитная вещь оплавилась, и вмялась+прилипла к охлаждению, что посоветуете идти в сервис или можно как-то самому разобраться, и вообще пагубно ли это для машины??? заранее выражаю вам огромную благодарность!!!
#36 LEXUS в 24.02.2012 - 03:58
Цитировать
Админ! еще один вопрос: какая температура примерно должна быть при работе?? Скачал программку смотреть за температурой показывает до 45 без нагрузки, и за 70 при нагрузке.
#37 Mgnovenie в 24.02.2012 - 05:15
Цитировать
Я свой бук почистила , термопасту поменяла . Эверест показывал до 80 с лишним градусов- висело все не по детски . , потом ноут отключался. Ниче, кстати ,не оплавилось . В спокойном состоянии сейчас 25 градусов, с нагрузкой до 60. Теперь стараюсь чистить вовремя ))
#38 Аня в 26.02.2012 - 12:23
Цитировать
Здравствуте! Спасибо Вам огромное за Вашу работу!!! Я средненький пользователь ПК сумела САМА без проблем разобрать Dell Inspiron 1525 и заменть СМОS батарею которая находится на материнской плате. СУПЕР! Вы просто ГЕНИЙ! Спасибо Вам большое. Счастья. Здоровья.
#39 Антон в 26.02.2012 - 15:10
Цитировать
Автору Спасибо!
#40 Аня в 26.02.2012 - 17:55
Цитировать
Подскажите пожалуйста!
У сестры старенький RoverBook Voyager W 500. Очень сильно шумит. Надо чистить или испорчен вентилятор? Нет ли инструкции по разборке RoverBook Voyager W 500 или похожего по комплектации?
А на моем ноутбуке Dell Inspiron 1525 часто садится СМОS батарейка, примерно, раз в месяц. приходится ее заменять. Вроде так быть не должно. В чем может быть проблема?
Заранее благодарна. Спасибо.
#41 Сергей в 29.02.2012 - 18:45
Цитировать
спасибо за инструкцию!
Причина поломки ноута была другая — крепления экрана.
разобрал, заодно и почистил.)
До разборки жутко шумел вентилятор, ноут грелся, нередко зависал.
Жалею, что не сфотографировал — между радиатором и вентилятором образовалась войлочная прослойка!(дома две кошки).
А думал что пора выбрасывать… сча придумаю, как починить крепление (вырвало пластик из крышки и ноута). И память 4 ГБ. И будет жить машинка!
всем удачи.
#42 ds в 01.03.2012 - 11:34
Цитировать
LEXUS, Что за защитная вещь? Обычно система охлаждения полностью накрывает кристалл чипсета. Сам кристалл вымазан термопастой (или наклеен термопроводящий скотч). Мож вы его имеете в виду?
#43 ds в 01.03.2012 - 11:35
Цитировать
Mgnovenie, спасибо за отзыв )
#44 ds в 01.03.2012 - 11:48
Цитировать
Антон, вам спасибо что зашли :)
#45 ds в 01.03.2012 - 11:49
Цитировать
Аня, ровера пока нет. Если шумит, то для начала можно почистить систему охлаждения и смазать вентилятор. Если шкив вентилятора еще не разбил посадочное, то должно помочь, если разбил — будет шуметь. Тогда заменить вентилятор :)
А как определяете что садиться батарейка?
#46 ds в 01.03.2012 - 12:00
Цитировать
Сергей, спасибо за отзыв :)
#47 Аня в 01.03.2012 - 12:27
Цитировать
Огромное спасибо, что ответили. Как определяю, что садится СMOS батарейка на Dell Inspiron 1525 — сначала при загрузке, не давая зайти в операционную систему, включался черный экран и по английски «время работы батареи окончено». Теперь же при включении просто черный экран и зависшая загрузка. Но как только поменяю батарейку работает нормально где-то с месяц — потом опять по новой.
#48 ds в 01.03.2012 - 23:05
Цитировать
Аня, а напишите по-английски чего там написано.
#49 Виктор в 07.03.2012 - 15:18
Цитировать
А как на данном ноуте скинуть bios пароль, простое вынимание батарейки не помогло?
#50 ds в 09.03.2012 - 10:34
Цитировать
Виктор, увы у меня нет оф. мануала, не подскажу, на долго батарейку снимали?
#51 Виктор в 09.03.2012 - 14:30
Цитировать
Почти сутки
#52 Василиса в 23.03.2012 - 21:38
Цитировать
Здравствуйте, inspiron 1525 очень шумит,соседи слышат за стенкой.Что делать? Ему 3 года,животных в квартире нет ,пыли тоже.Что с ним случилось7жду совета…В.
#53 ds в 28.03.2012 - 00:26
Цитировать
Василиса, старость не радость для ноутбука. Над смазать вентилятор и все будет ок :)
#54 MrVadim в 08.04.2012 - 12:16
Цитировать
Здравствуйте! Инструкция великолепная! Только вот у меня DELL Inspiron n5010. Может Вам где либо попадалась похожая на вашу по содержательности инструкция, скиньте, пожалуйста, ссылку или вдруг будете кому либо чистить данный ноут — превратите свою кухню снова в фотолабораторию. Заранее благодарен.
#55 Slava в 10.04.2012 - 10:05
Цитировать
Здравствуйте Роман!
Спасибо за инструкцию!!! Инструкция суперская для любого человека, тем более для того кто впервые разбирает ноутбук (раньше только в дэсктопах приходилось ковырятся…).
В настоящий момент у меня также возникла необходимость залезть в ноутбук и почистить систему охлаждения с радиатором и вентилятор…. и возникают трудности с разборкой…а если точнее, то не трудности, а просто нужны Ваши уточнения, т.е.:
- какие шаги по Вашей инструкции не нужно выполнять, для того чтобы только снять радиатор и добраться до вентилятора?
- обязательно ли нужно наносить свежую термопасту для установки обратно системы охлаждения с радиатором, после того, как ее снимали?
Буду очень признателен за «ликбез».
#56 Сергей в 18.05.2012 - 06:32
Цитировать
Да, перенесите картинку со съёмом радиатора в начало) как идиот сидел весь вечер разбирад ноутбук вместо того чтоб просто открутить крышку, радиатор снять и пыль вытащить) и напишите про термопасту, ато юзеры свои ноуты попалят)
