Итак, во имя науки давайте посмотрим, что же находится внутри новенького фотоаппарата Nikon D5100!
Это руководство является переводом статьи: http://www.ifixit.com/Teardown/Nikon-D5100-Teardown/5271/1.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
|
|
1.
Специалисты iFixit очень любят камеры! Мы рады поделиться с вами советами по их разборке. Так что давайте без лишних слов перейдём к разборке фотоаппарата D5100.
Первое, что бросается в глаза при взгляде на камеру D5100 – корпус вовсе не такой массивный, как у нашей стандартной «рабочей лошадки», модели D90. Вид у камеры какой-то… хиленький.
Попробуем ей что-нибудь пофотографировать.
Фотографии получились потрясающие! Цвета очень сочные, и даже при светочувствительности ISO 6400 снимки вышли вполне годные (хотя весьма зернистые), чего определённо нельзя сказать о снимках D90 при ISO 3200.
2.
Поворотный дисплей – очень полезная штука. Особенно если вы пытаетесь заснять себя для YouTube.
В отличие от модели D90, вверху камеры отсутствует информационный ЖК-дисплей. Вместо этого с правой стороны мы видим переключатель режимов съёмки.
Технические характеристики:
- КМОП-матрица формата DX с разрешением 16,2 мегапикселя
- Непрерывная съёмка с частотой 4 кадра в секунду
- ЖК-монитор с диагональю7,5 сми разрешением 921000 точек
- Съёмка видеороликов с разрешением 1920×1080 пикс и частотой 30 к/с
- 11-точечная система автофокусировки
3.
Перво-наперво нужно вытащить аккумулятор. Нам вовсе не нужен электрический ток в устройстве при разборке D5100. Особенно в накопительном конденсаторе вспышки ёмкостью 330 микрофарад.
Литий-ионная аккумуляторная батарея EN-EL14 напряжением 7,4 В и ёмкостью 1030 мАч используется в фотоаппаратах D5100, D3100 и COOLPIX P700. К сожалению, она не подходит к другим камерам линейки Nikon, таким как D90 и D7000.
4.
Эта камера держится примерно на 4 миллиардах шурупов! Описывать выкручивание каждого из них довольно скучно.
Поверьте, после 50-го шурупа вам бы надоело это читать.
Мало Никону обычных шурупов, так ещё куча спрятана за всякими накладками и резиновыми заглушками.
5.
Выкрутив штук 20 шурупов с крестовым шлицем #00 по периметру устройства, мы смогли снять заднюю панель.
Шлейф задних кнопок регулировки настроек и внушительный 40-штырьковый кабель, отвечающий за передачу информации на монитор, по-прежнему соединяют заднюю панель с корпусом камеры.
Любопытный факт: чтобы упростить конструкцию шарнира поворотного дисплея, его вращение ограничено 180 градусами.
6.
Выкрутив ещё пару шурупов, снимаем защитную стальную пластину с материнской платы.
Затем нас поджидало удовольствие отсоединить 9 шлейфов (на картинке видны не все) и отпаять несколько проводов; наконец, материнскую плату можно извлечь.
7.

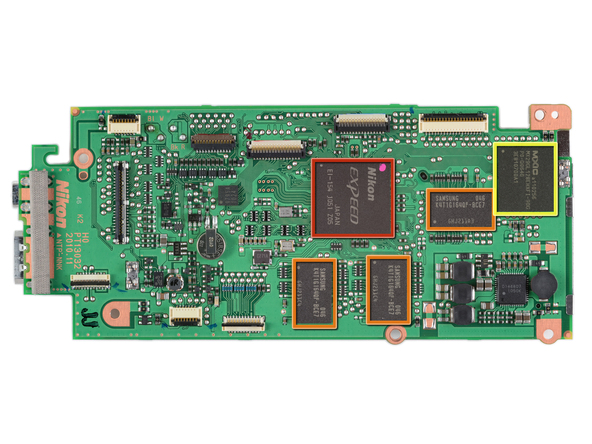

С фронтальной стороны материнской платы находятся:
- процессор обработки изображений Nikon EXPEED 2 EI-154 1051 Z05 (обведён красным)
- 1 Гб оперативной памяти Samsung K4T1G164QF-BCE7 1 Гб DDR2-800 SDRAM (всего 3 Гб = 384 Мб) (обведена оранжевым)
- 128 Мб параллельной флеш-памяти MXIC MX29GL128EHXFI-90G (обведена жёлтым)

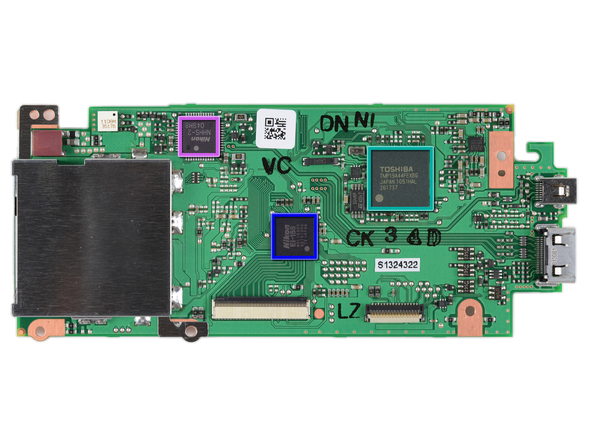

С обратной стороны материнской платы находятся:
- Микроконтроллер Toshiba TMP19A44FEXBG с низким энергопотреблением (обведён бирюзовым)
- Чип Nikon EI-155 M4L1BA00 00151044 (обведён синим)
- Чип Nikon NHHS-2 049M8 (обведён розовым)
8.
Потратив кучу времени в попытках разгадать, как прикреплена лицевая панель, мы решили отодрать резиновое покрытие рукоятки под кнопкой спуска затвора.
И мы нашли ответ! Чтобы снять лицевую панель, нужно выкрутить ещё кучу креативно расположенных шурупов.
9.
И вот, можно снять лицевую панель с корпуса камеры.
Теперь можно хорошенько рассмотреть большинство мощных компонентов D5100.
Возле дверцы аккумуляторного отсека мы видим электрический моторчик (предположительно соединённый с затвором), а рядом с кнопкой освобождения объектива расположен гигантский конденсатор вспышки.
Светло-голубой уплотнитель между краем конденсатора вспышки и нижним каркасом служит для отвода тепла и охлаждения конденсатора во время интенсивной съёмки со вспышкой.
10.
А тут и объяснять нечего. Просто изумляет головокружительное количество электромеханических систем внутри зеркальной камеры средней ценовой категории.
Только взгляните на эту красоту!
11.
Верхняя панель – просто подвиг труда инженеров.
Она включает в себя:
Главный диск управления, диск управления выдержкой/диафрагмой, рычажок включения режима визирования по ЖК-монитору Live View, кнопку включения камеры, кнопку включения монитора в режим информационной панели Info, кнопку видеозаписи, кнопку спуска затвора, кнопку экспокоррекции, ИК-датчик, лампу подсветки автофокуса, вспышку, электронные схемы управления вспышкой, привод вспышки и микрофон.
Встроенная вспышка активируется автоматически в условиях низкой освещённости либо при нажатии специальной кнопки.
12.
Настало время взглянуть на матрицу камеры D5100. Чтобы добраться до матрицы, нам пришлось сначала снять боковую крышку разъёмов, а также рамку крепления разъёмов.
Выкручиваем ещё пару винтов, отсоединяем пару шлейфов, и матрицу можно вынимать!
13.
В модели D5100 для захвата изображения используется 16,2-мегапиксельная КМОП-матрица формата DX.
Характеристики этой матрицы точно такие же, как у матрицы Nikon D7000.
У матрицы есть специальное стеклянное покрытие, приобретающее красный оттенок, если смотреть на него под углом. Классно! (Это «горячее зеркало», которое отражает инфракрасное излучение.)
По данным наших коллег с сайта Chipworks, ширина каждого пикселя составляет 4,8 мкм. Это примерно половина диаметра эритроцита!
14.
Простота ремонта фотоаппарата Nikon D5100: 2 из 10 (10 баллов означают максимальную простоту).
- Аккумулятор легко заменить, открыв пальцем дверцу отсека.
- Для снятия задней панели требуются минимальные работы по выкручиванию шурупов и отпаиванию проводов (для данного типа устройств), что позволяет добраться до материнской платы.
- Для разборки модели D5100 необходимо отпаять несколько проводов.
- Устройство держится примерно на 4 миллиардах шурупов.
- Компоненты пригнаны очень плотно, и их сложно отсоединять и извлекать.
- Для обеспечения полной безопасности необходимо разрядить конденсатор вспышки, иначе вы рискуете случайно погубить камеру.
