Как разобрать ноутбук HP Pavilion dv5

Разбираем ноутбук HP Pavilion dv5 (модель Pavilion dv5t-1000).

В нашем случае нужно заменить шумный вентилятор, который установлен глубоко внутри корпуса под материнской платой. Чтобы заменить вентилятор, придется разобрать весь ноутбук.

Как разобрать ноутбук HP Pavilion dv5 (1)

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

крестовая отвертка PhillipsPH1 крестовая отвертка Phillips
Инструмент для разбора корпусов аналог SRT-6 или медиаторИнструмент для разбора корпусов аналог SRT-6 или медиатор

Итак, приступим. Прежде чем начать разборку, обязательно выключите ноутбук.

1.

Извлеките аккумулятор.

Выкрутите 4 шурупа крепления крышек отсеков жесткого диска, модулей памяти и батареи энергонезависимой памяти (CMOS) / системных часов. Снимите все три крышки.

Как разобрать ноутбук HP Pavilion dv5 (2)

2.

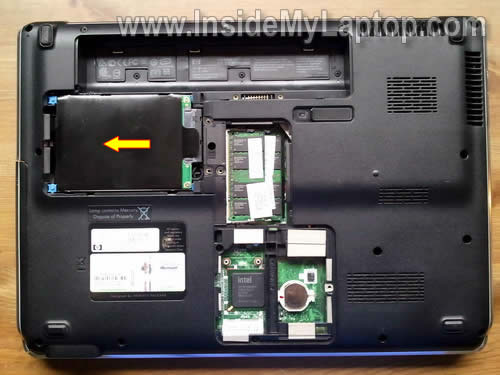

Приподнимите модуль жесткого диска с левой стороны и осторожно сдвиньте его влево.

Как разобрать ноутбук HP Pavilion dv5 (3)

3.

Снимите модуль жесткого диска и отсоедините кабель жесткого диска от разъема на материнской плате.

Извлеките оба модуля памяти.

Если нужно, снимите CMOS-батарейку (можно оставить ее на материнской плате, как в нашем случае).

Как разобрать ноутбук HP Pavilion dv5 (4)

4.

Если вам нужно заменить жесткий диск, отсоедините от него кабель и прикрепите к новому жесткому диску.

А также нужно выкрутить 4 шурупа (по два с каждой стороны), снять держатели жесткого диска и прикрепить их на новый диск.

В ноутбуке HP Pavilion dv5 установлен обычный 2,5-дюймовый жесткий диск SATA.

Как разобрать ноутбук HP Pavilion dv5 (5)

5.

Под жестким диском расположена беспроводная сетевая карта.

Отсоедините оба антенных кабеля и выкрутите винт крепления беспроводной сетевой карты.

Как разобрать ноутбук HP Pavilion dv5 (6)

6.

Извлеките беспроводную сетевую карту таким же образом, как и модули памяти.

Как разобрать ноутбук HP Pavilion dv5 (7)

7.

Выкрутите шуруп крепления привода CD/DVD и снимите привод с ноутбука.

Как разобрать ноутбук HP Pavilion dv5 (8)

8.

Выкрутите 5 шурупов крепления панели над клавиатурой (обозначены желтыми кружками на картинке ниже).

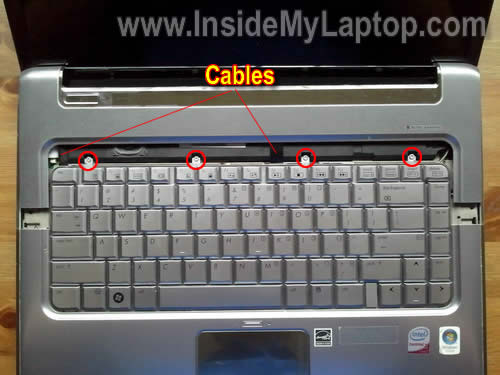

Выкрутите еще два шурупа крепления клавиатуры (обозначены красными кружками).

Как разобрать ноутбук HP Pavilion dv5 (9)

9.

Вставьте кусочек мягкого пластика (например, гитарный медиатор) в щель между панелью над клавиатурой и корпусом ноутбука и осторожно подденьте панель.

Как разобрать ноутбук HP Pavilion dv5 (10)

10.

Продолжайте снимать панель над клавиатурой пальцами.

Будьте осторожны, от панели над клавиатурой идут два кабеля к материнской плате. Они изображены на следующих картинках.

Как разобрать ноутбук HP Pavilion dv5 (11)

11.

Положите панель над клавиатурой таким образом, чтобы можно было добраться до 4 шурупов крепления клавиатуры.

Как разобрать ноутбук HP Pavilion dv5 (12)

12.

Отогните вверх клавиатуру.

Как разобрать ноутбук HP Pavilion dv5 (13)

13.

Теперь можно добраться до разъема шлейфа под клавиатурой.

Прежде чем снимать клавиатуру, нужно отогнуть фиксатор шлейфа и вытащить шлейф клавиатуры из разъема.

Как разобрать ноутбук HP Pavilion dv5 (14)

14.

На следующей картинке показан разъем шлейфа в закрытом положении.

Как разобрать ноутбук HP Pavilion dv5 (15)

15.

Чтобы открыть разъем, поднимите коричневый фиксатор под углом 90 градусов. На следующей картинке показан разъем шлейфа клавиатуры в открытом положении.

Вот теперь можно потянуть за шлейф клавиатуры и вытащить его из разъема.

Как разобрать ноутбук HP Pavilion dv5 (16)

16.

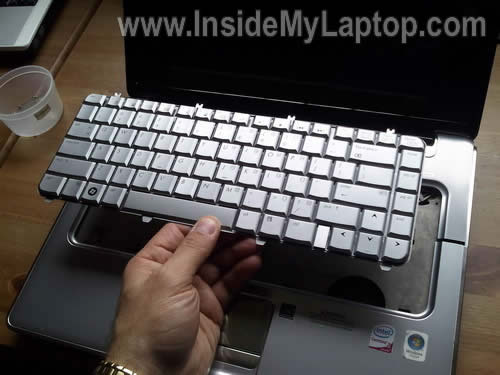

Снимите клавиатуру.

Как разобрать ноутбук HP Pavilion dv5 (17)

17.

Отсоедините кабели кнопки питания и светодиодной подсветки от материнской платы.

Как разобрать ноутбук HP Pavilion dv5 (18)

18.

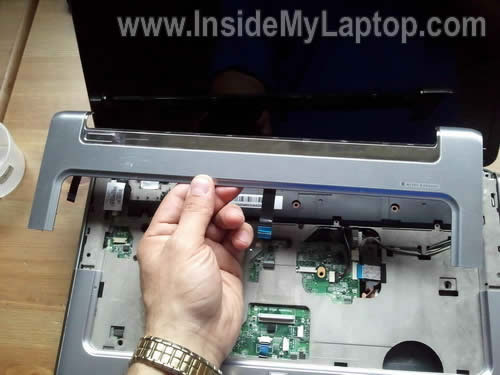

Снимите панель над клавиатурой.

Как разобрать ноутбук HP Pavilion dv5 (19)

19.

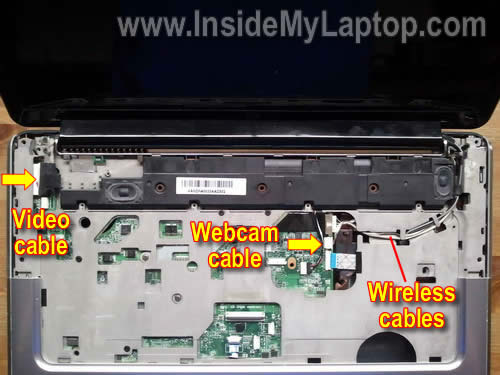

Отсоедините видеокабель от материнской платы. Отсоедините кабель веб-камеры.

Протяните оба кабеля беспроводной антенны через отверстие в верхней панели.

Как разобрать ноутбук HP Pavilion dv5 (20)

20.

Выкрутите 4 шурупа (по два с каждой стороны) крепления петель монитора.

Как разобрать ноутбук HP Pavilion dv5 (22)

21.

Снимите модуль монитора.

Если хотите узнать, как разобрать панель дисплея и снять ЖК-экран, посмотрите вот это руководство.

Как разобрать ноутбук HP Pavilion dv5 (23)

22.

Отсоедините кабель модуля динамика и снимите модуль динамика.

Как разобрать ноутбук HP Pavilion dv5 (24)

23.

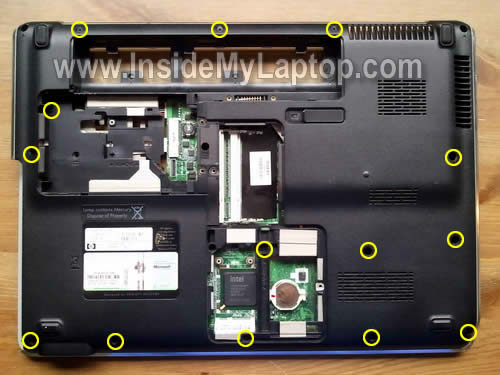

Выкрутите все шурупы из днища ноутбука.

Как разобрать ноутбук HP Pavilion dv5 (25)

24.

Выкрутите 4 шурупа крепления верхней панели.

Отсоедините кабель тачпада.

Как разобрать ноутбук HP Pavilion dv5 (26)

25.

Начните снимать верхнюю панель.

Как разобрать ноутбук HP Pavilion dv5 (27)

26.

Итак, вы сняли верхнюю панель.

Как разобрать ноутбук HP Pavilion dv5 (28)

27.

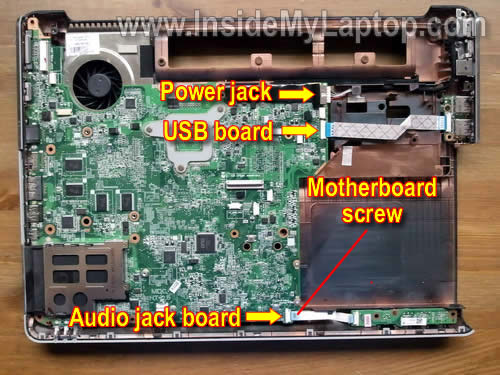

Отсоедините кабели разъема питания, платы USB и платы гнезда для наушников от материнской платы.

Выкрутите винт крепления материнской платы. Он находится под кабелем платы гнезда для наушников.

Как разобрать ноутбук HP Pavilion dv5 (29)

28.

Приподнимите материнскую плату с правой стороны.

Как разобрать ноутбук HP Pavilion dv5 (30)

29.

Снимите материнскую плату с основания ноутбука.

Как разобрать ноутбук HP Pavilion dv5 (31)

30.

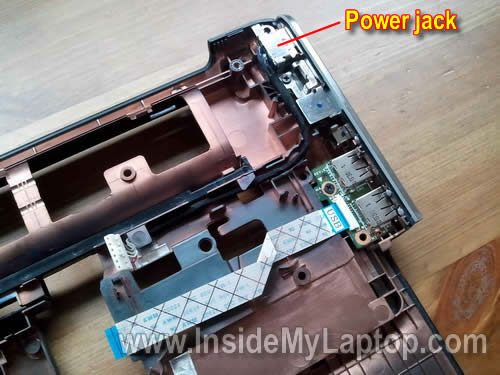

Если нужно заменить разъем питания, то он находится в правом верхнем углу основания ноутбука.

В ноутбуке HP Pavilion dv5 разъем не припаян к материнской плате. Он прикреплен к кабелю питания.

Как разобрать ноутбук HP Pavilion dv5 (32)

31.

Выкрутите три шурупа крепления модуля охлаждающего вентилятора.

Отсоедините кабель вентилятора от материнской платы.

Как разобрать ноутбук HP Pavilion dv5 (33)

32.

Сняв модуль вентилятора, нужно очистить микросхемы центрального процессора и видеокарты от остатков термопасты.

Как разобрать ноутбук HP Pavilion dv5 (34)

После этого можно установить новый модуль вентилятора.

Новые модули могут продаваться в комплекте с термопастой и термопрокладками.

При установке нового модуля нужно нанести термопасту на процессор и прикрепить термопрокладки со старого модуля.

Как разобрать ноутбук HP Pavilion dv5 (21)

В различных ноутбуках HP Pavilion dv5 устанавливают различные модули охлаждения. Это зависит от установленного процессора (AMD или Intel) и типа видеокарты (дискретная или интегрированная графическая подсистема в системах с унифицированной архитектурой памяти).

Как найти подходящий модуль охлаждения:

1. Скачайте официальную инструкцию по эксплуатации и техническому обслуживанию ноутбуков HP Pavilion dv5 (англ.).

2. Найдите серийный номер материнской платы. Обычно он указан на наклейке под модулями памяти.

3. Сравните найденный номер со всеми номерами, перечисленными на стр. 20 официального руководства. Это поможет определить тип установленной в вашем ноутбуке материнской платы.

4. Найдите соответствующий номер модуля охлаждения на стр. 21 официального руководства. Поищите нужный модуль в продаже по номеру через Google.

Оригинал статьи: http://www.insidemylaptop.com/take-apart-hp-pavilion-dv5-laptop/.
