Как разобрать ноутбук Packard Bell dot s

Разбираем ноутбук Packard Bell dot s.

Как разобрать ноутбук Packard Bell dot s (1)

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

крестовая отвертка PhillipsPH1 крестовая отвертка Phillips
плоская отвертка2 мм плоская отвертка
ПинцетПинцет

ПРИМЕЧАНИЕ: Шурупы для разных компонентов отличаются по размеру. Во время разборки кладите шурупы рядом с соответствующими компонентами, чтобы не перепутать их при сборке.

Прежде чем начать разборку, необходимо сделать следующее:

1. Сначала выключите питание системы и всех периферийных устройств.

2. Отсоедините шнур блока питания от сети переменного тока и все кабели питания и сигнальные кабели системы.

Как разобрать ноутбук Packard Bell dot s (2)

3. Положите ноутбук на ровную поверхность.

4. Извлеките аккумулятор.

Извлекаем аккумулятор.

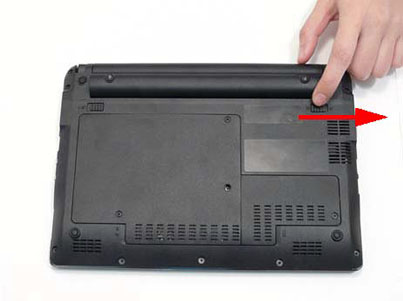

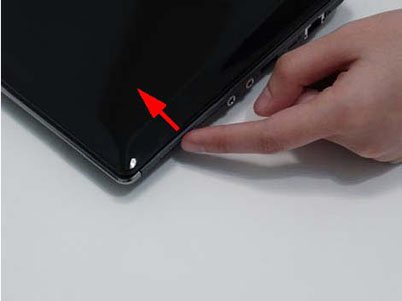

1. Переверните ноутбук. Сдвиньте защелку аккумуляторного отсека в открытое положение.

Как разобрать ноутбук Packard Bell dot s (3)

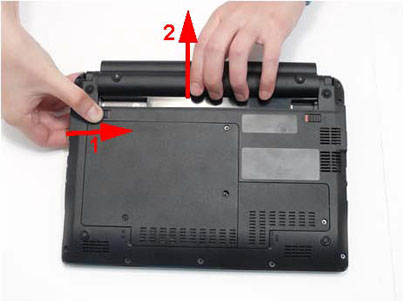

2. Сдвиньте фиксатор аккумулятора в открытое положение и, удерживая фиксатор, сдвиньте и снимите аккумуляторный отсек.

Как разобрать ноутбук Packard Bell dot s (4)

Извлекаем заглушку слота для карт памяти SD.

1. Нажмите на заглушку слота для карт памяти SD, и она выдвинется.

Как разобрать ноутбук Packard Bell dot s (5)

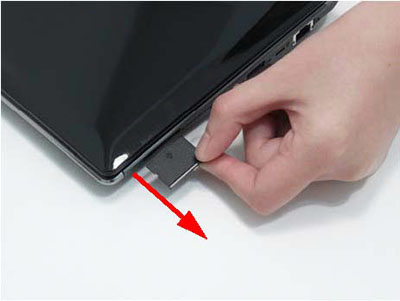

2. Возьмитесь за заглушку и вытащите ее из слота.

Как разобрать ноутбук Packard Bell dot s (6)

Извлекаем модуль памяти DIMM.

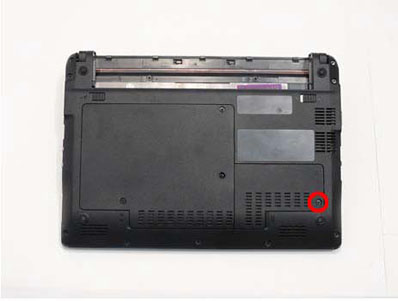

1. Раскрутите винт в крышке отсека для модулей памяти.

Как разобрать ноутбук Packard Bell dot s (8)

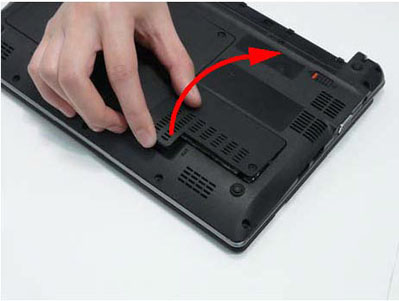

2. Снимите крышку отсека для модулей памяти.

Как разобрать ноутбук Packard Bell dot s (7)

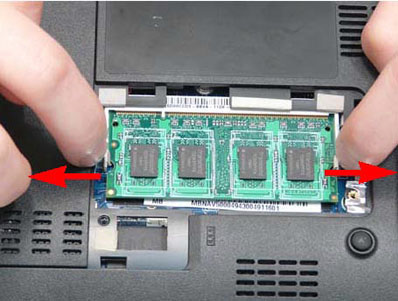

3. Отогните защелки с обеих сторон разъема DIMM.

Как разобрать ноутбук Packard Bell dot s (9)

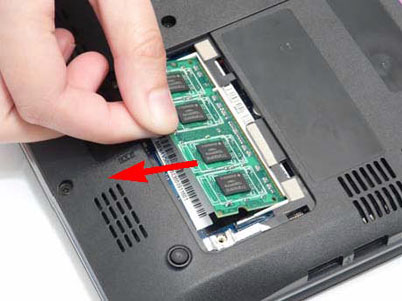

4. Вытащите модуль памяти DIMM.

Как разобрать ноутбук Packard Bell dot s (10)

Разбираем модуль жесткого диска.

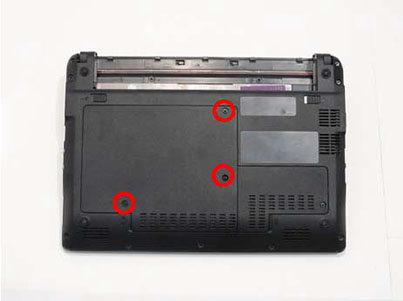

1. Ослабьте 3 винта на крышке HDD-отсека

Как разобрать ноутбук Packard Bell dot s (11)

2. Подденьте крышку HDD-отсека так, как показано на картинке, и снимите.

Как разобрать ноутбук Packard Bell dot s (13)

Как разобрать ноутбук Packard Bell dot s (12)

3. Возьмитесь за специальный ярлычок жесткого диска.

Как разобрать ноутбук Packard Bell dot s (14)

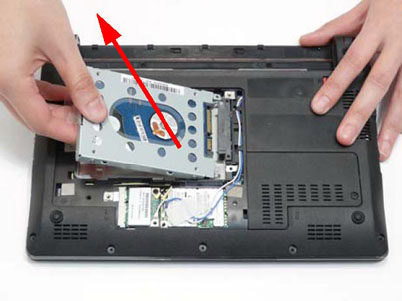

4. Потяните за ярлычок, чтобы извлечь модуль жесткого диска из отсека.

Как разобрать ноутбук Packard Bell dot s (15)

5. Снимите модуль жесткого диска с устройства.

Как разобрать ноутбук Packard Bell dot s (16)

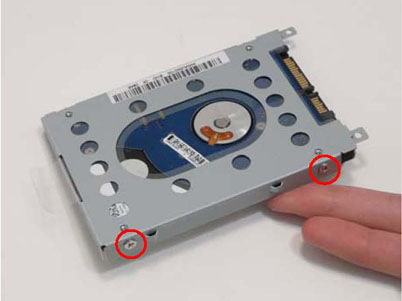

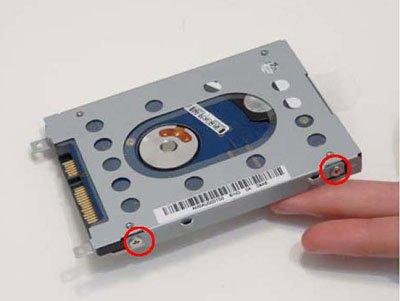

6. Выкрутите 4 шурупа (по 2 с каждой стороны), которыми жесткий диск крепится к держателю.

Как разобрать ноутбук Packard Bell dot s (17)

Как разобрать ноутбук Packard Bell dot s (18)

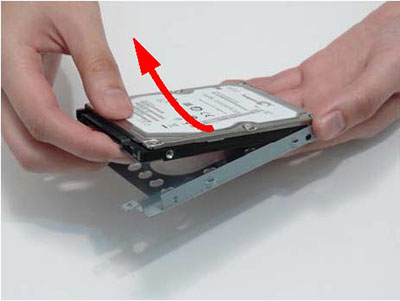

7. Вытащите жесткий диск из держателя.

Как разобрать ноутбук Packard Bell dot s (19)

Извлекаем модуль платы беспроводной локальной сети WLAN.

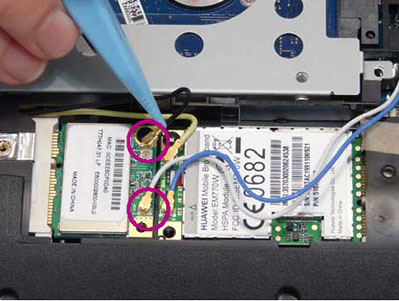

1. Отсоедините кабели антенны от модуля беспроводной локальной сети WLAN.

Как разобрать ноутбук Packard Bell dot s (23)

ПРИМЕЧАНИЕ: Черный антенный кабель подключается к основному разъему MAIN (вверху), а белый – к вспомогательному разъему AUX (внизу).

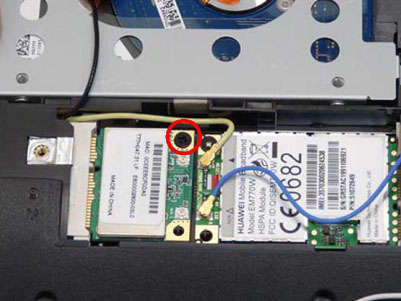

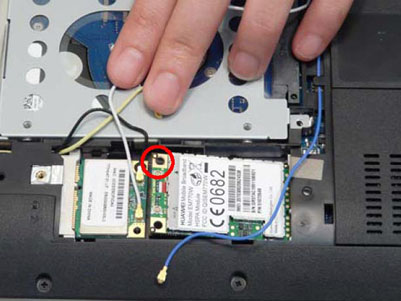

2. Уберите антенны и выкрутите 1 шуруп.

Как разобрать ноутбук Packard Bell dot s (24)

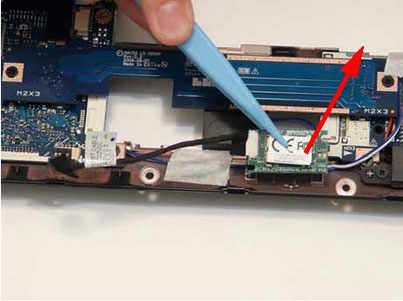

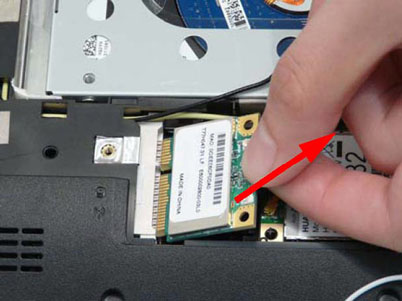

3. Извлеките модуль WLAN из разъема.

Как разобрать ноутбук Packard Bell dot s (25)

ПРИМЕЧАНИЕ: прикрепляя антенны заново при сборке, проследите, чтобы они были аккуратно уложены в корпусе во избежание повреждений.

Снимаем модуль 3G.

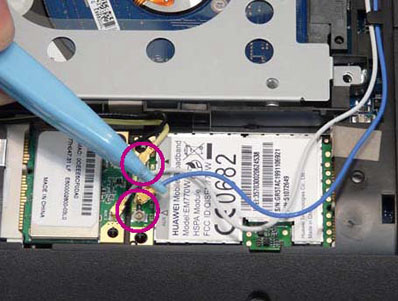

1. Отсоедините кабели антенны от модуля беспроводной связи 3G.

Как разобрать ноутбук Packard Bell dot s (29)

ПРИМЕЧАНИЕ: Синий антенный кабель подключается к основному разъему MAIN (внизу), а желтый – к вспомогательному разъему AUX (вверху).

2. Уберите антенны и выкрутите 1 шуруп.

Как разобрать ноутбук Packard Bell dot s (30)

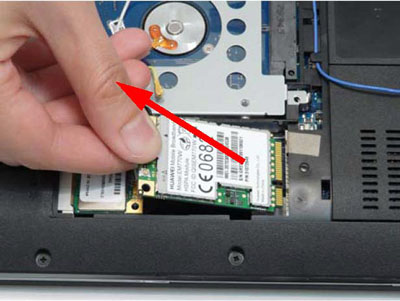

3. Извлеките модуль беспроводной связи 3G из разъема.

Как разобрать ноутбук Packard Bell dot s (31)

ПРИМЕЧАНИЕ: прикрепляя антенны заново при сборке, проследите, чтобы они были аккуратно уложены в корпусе во избежание повреждений.

После снятия внешних модулей можно перейти к разборке основного устройства.

Снимаем клавиатуру.

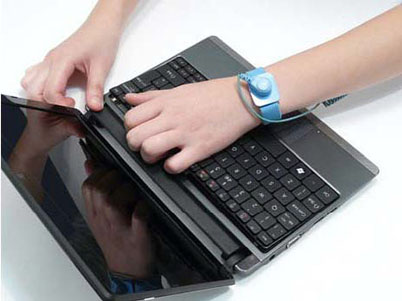

1. Нажмите на защелку сверху посередине клавиатуры.

Как разобрать ноутбук Packard Bell dot s (32)

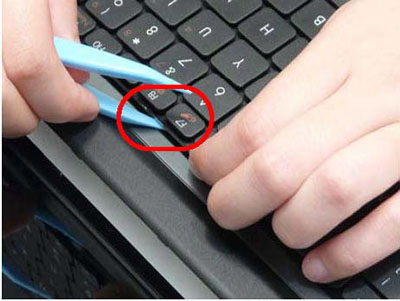

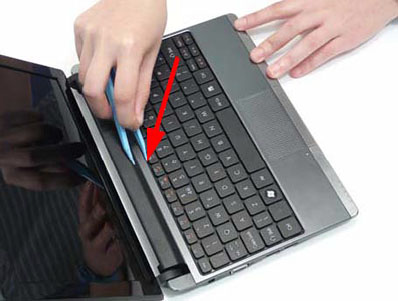

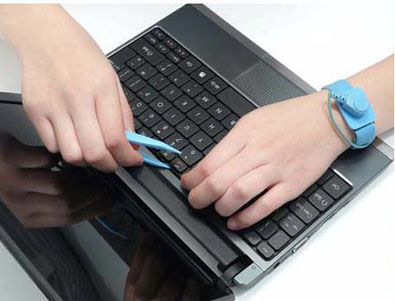

2. Подденьте клавиатуру сверху посередине.

Как разобрать ноутбук Packard Bell dot s (34)

Как разобрать ноутбук Packard Bell dot s (33)

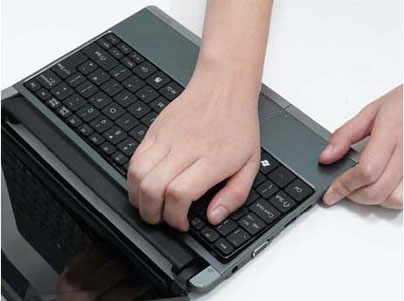

3. Поднимите левый и правый углы клавиатуры с усилием, чтобы открепить защелки внизу.

Как разобрать ноутбук Packard Bell dot s (36)

Как разобрать ноутбук Packard Bell dot s (35)

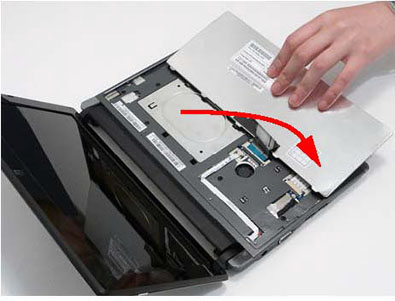

4. Переверните клавиатуру.

Как разобрать ноутбук Packard Bell dot s (38)

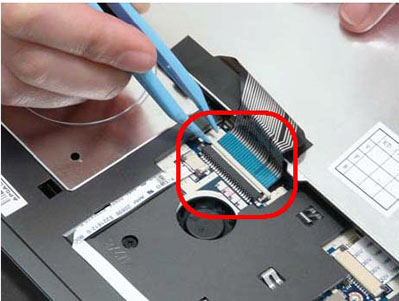

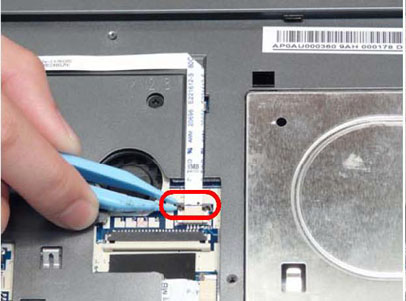

5. Теперь надо открепить шлейф.

Как разобрать ноутбук Packard Bell dot s (37)

6. Отсоедините шлейф и снимите клавиатуру.

Как разобрать ноутбук Packard Bell dot s (39)

Снимаем верхнюю панель.

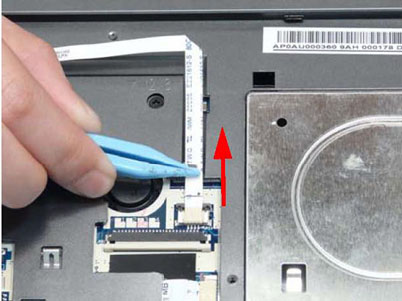

1. Отсоедините шлейф питания.

Как разобрать ноутбук Packard Bell dot s (40)

Как разобрать ноутбук Packard Bell dot s (41)

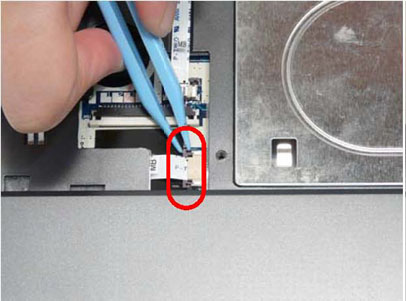

2. Отсоедините шлейф платы кнопок тачпада.

Как разобрать ноутбук Packard Bell dot s (43)

Как разобрать ноутбук Packard Bell dot s (42)

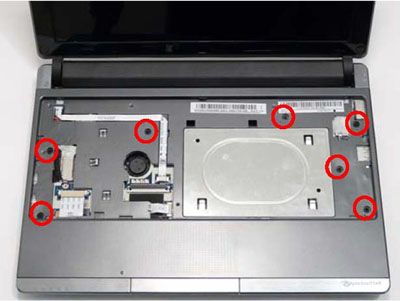

3. Выкрутите 7 шурупов из верхней панели корпуса, как показано на картинке.

Как разобрать ноутбук Packard Bell dot s (44)

4. Переверните ноутбук. Вытащите антенные кабели из направляющих.

Как разобрать ноутбук Packard Bell dot s (46)

Как разобрать ноутбук Packard Bell dot s (45)

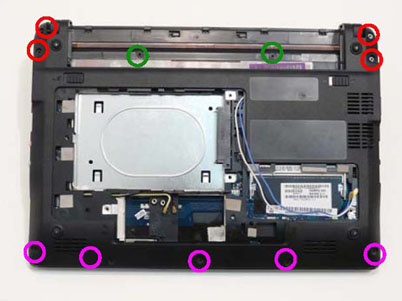

5. Выкрутите 11 шурупов на нижней панели. Разноцветными кружками обозначены шурупы разных типов, не перепутайте их при сборке.

Как разобрать ноутбук Packard Bell dot s (47)

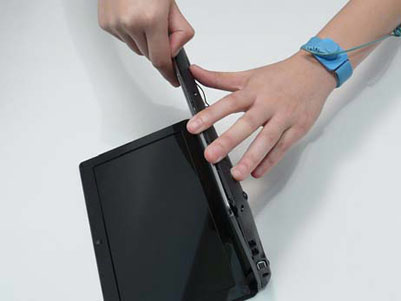

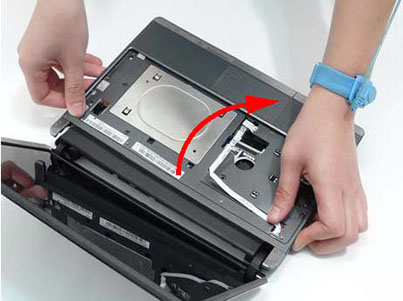

6. Раскройте ноутбук, поднимите модуль ЖК-монитора вертикально, затем подденьте верхнюю панель, как показано на картинке, и снимите с нижней панели.

Как разобрать ноутбук Packard Bell dot s (48)

7. Продолжайте отделять панели друг от друга вдоль переднего края.

Как разобрать ноутбук Packard Bell dot s (49)

8. Затем подденьте верхнюю панель с боков.

Как разобрать ноутбук Packard Bell dot s (50)

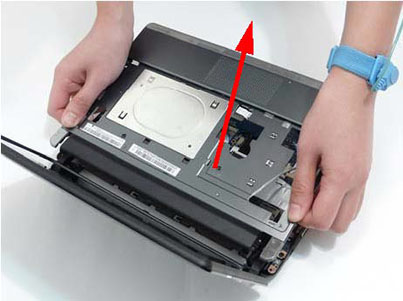

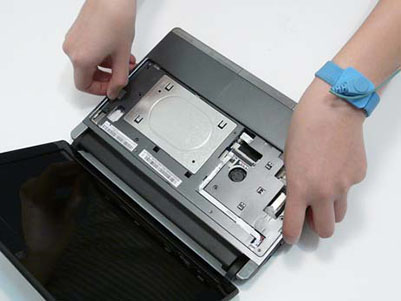

9. Потяните с усилием верхнюю панель, чтобы открепить защелки внизу.

Как разобрать ноутбук Packard Bell dot s (51)

10. Снимите верхнюю панель с устройства.

Как разобрать ноутбук Packard Bell dot s (52)

Снимаем плату кнопок тачпада.

1. Отклейте полоску скотча от шлейфа тачпада.

Как разобрать ноутбук Packard Bell dot s (53)

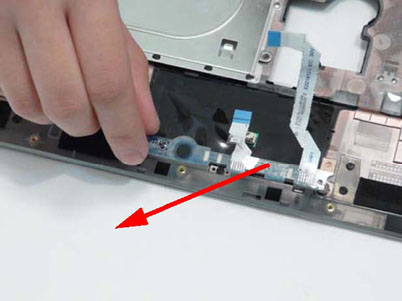

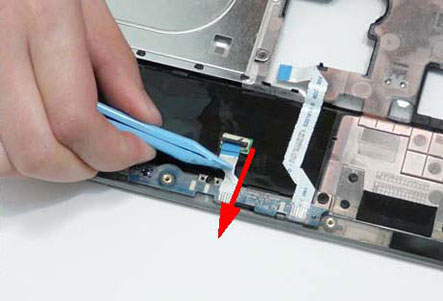

2. Поднимите фиксатор шлейфа и отсоедините шлейф тачпада от верхней панели.

Как разобрать ноутбук Packard Bell dot s (55)

Как разобрать ноутбук Packard Bell dot s (54)

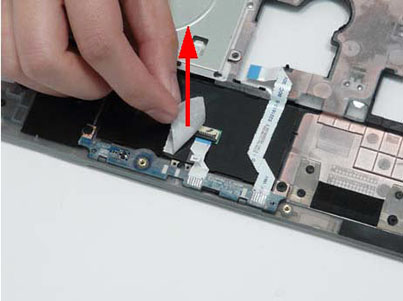

3. Отклейте шлейф платы кнопок тачпада от клейкой основы.

Как разобрать ноутбук Packard Bell dot s (56)

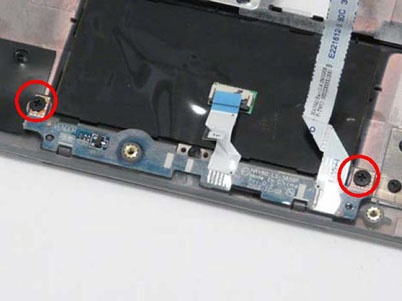

4. Выкрутите два шурупа крепления держателя тачпада.

Как разобрать ноутбук Packard Bell dot s (57)

5. Снимите плату кнопок тачпада с верхней панели.

Как разобрать ноутбук Packard Bell dot s (58)

Снимаем плату блока питания.

1. Подденьте плату блока питания, чтобы открепить от клейкой основы, и снимите.

Как разобрать ноутбук Packard Bell dot s (59)

Снимаем плату светодиодной подсветки.

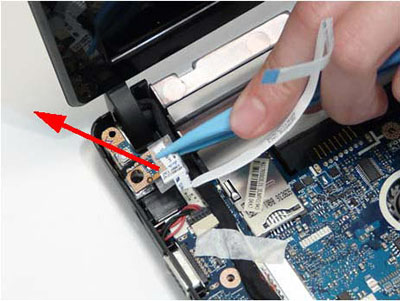

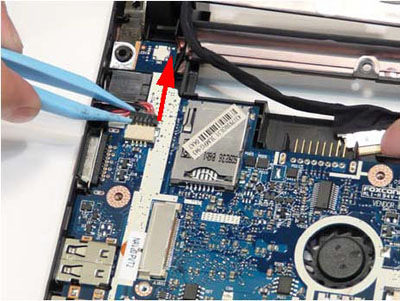

1. Отсоедините шлейф платы светодиодной подсветки от материнской платы.

Как разобрать ноутбук Packard Bell dot s (61)

Как разобрать ноутбук Packard Bell dot s (60)

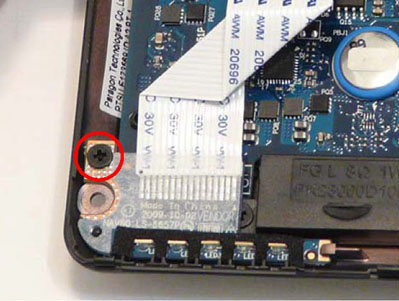

2. Выкрутите шуруп из платы светодиодной подсветки.

Как разобрать ноутбук Packard Bell dot s (62)

3. Снимите плату светодиодной подсветки.

Как разобрать ноутбук Packard Bell dot s (63)

Снимаем функциональную плату.

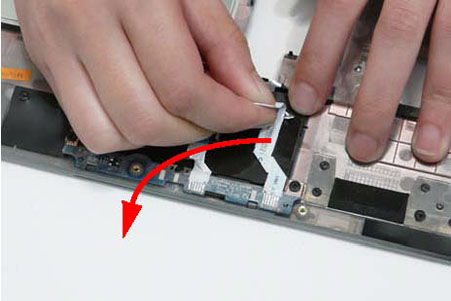

1. Отклейте полоску скотча от кабелей.

Как разобрать ноутбук Packard Bell dot s (64)

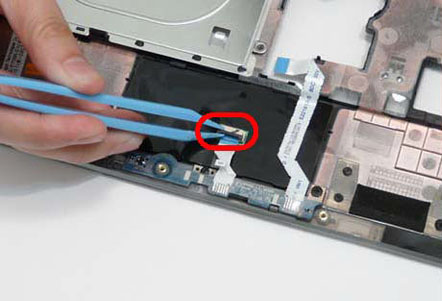

2. Отсоедините кабель микрофона.

Как разобрать ноутбук Packard Bell dot s (65)

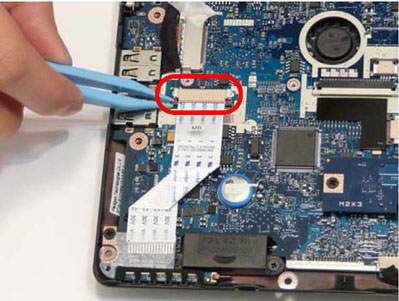

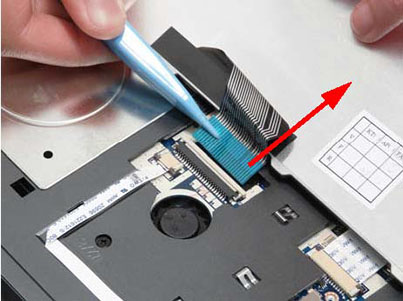

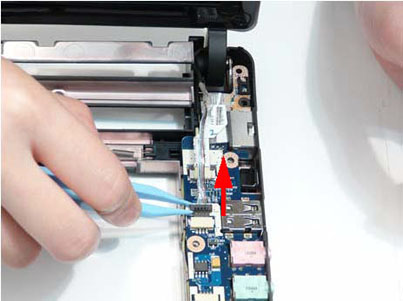

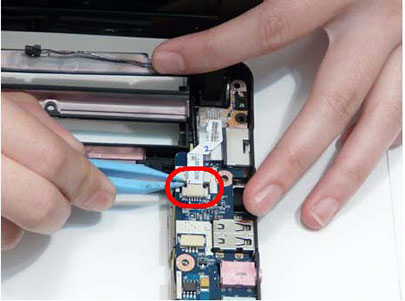

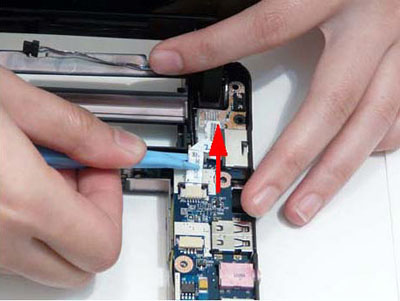

3. Поднимите фиксатор и отсоедините шлейф функциональной платы.

Как разобрать ноутбук Packard Bell dot s (67)

Как разобрать ноутбук Packard Bell dot s (66)

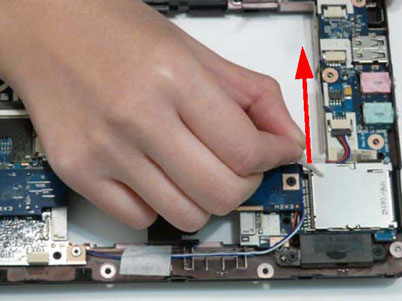

4. Подденьте функциональную плату и снимите с устройства.

Как разобрать ноутбук Packard Bell dot s (68)

Снимаем модуль Bluetooth.

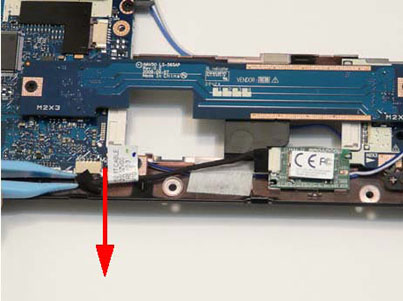

1. Отсоедините кабель Bluetooth от материнской платы.



Как разобрать ноутбук Packard Bell dot s (69)

2. Открепите модуль Bluetooth от клейкой основы.

Как разобрать ноутбук Packard Bell dot s (70)

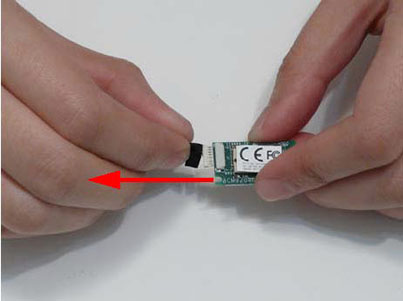

3. Отсоедините кабель от модуля Bluetooth.

Как разобрать ноутбук Packard Bell dot s (71)

Снимаем плату моста.

1. Отклейте полоску скотча от кабелей.

Как разобрать ноутбук Packard Bell dot s (72)

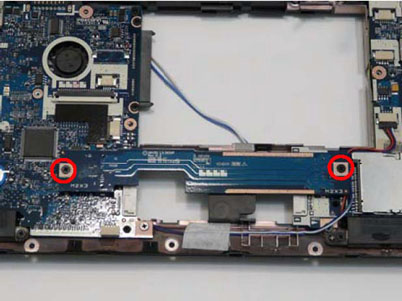

2. Выкрутите два шурупа.

Как разобрать ноутбук Packard Bell dot s (73)

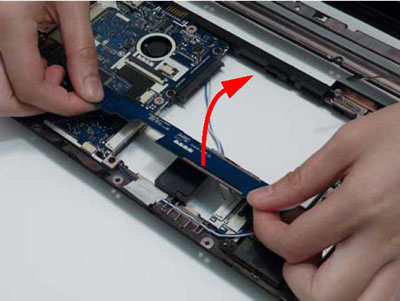

3. Снимите плату моста с корпуса.

Как разобрать ноутбук Packard Bell dot s (74)

Снимаем плату ввода-вывода.

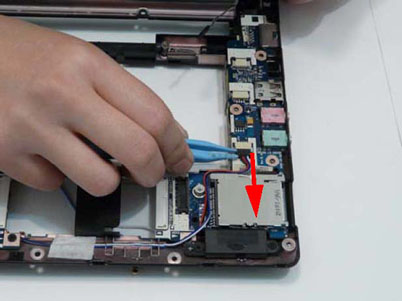

1. Отсоедините кабель динамика.

Как разобрать ноутбук Packard Bell dot s (75)

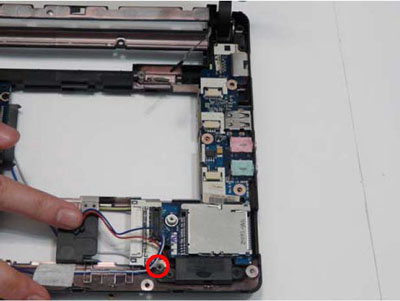

2. Выкрутите 1 шуруп.

Как разобрать ноутбук Packard Bell dot s (76)

3. Снимите плату ввода-вывода с устройства.

Как разобрать ноутбук Packard Bell dot s (77)

Снимаем материнскую плату.

1. Отклейте полоску скотча от кабеля ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (78)

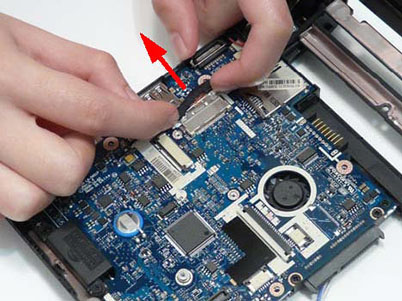

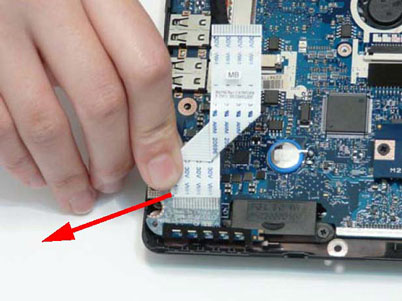

2. Отсоедините кабель ЖК-монитора от материнской платы.

Как разобрать ноутбук Packard Bell dot s (79)

3. Отсоедините кабель питания.

Как разобрать ноутбук Packard Bell dot s (80)

4. Выкрутите 1 шуруп крепления материнской платы и снимите ее с корпуса.

Как разобрать ноутбук Packard Bell dot s (81)

Снимаем модуль охлаждения.

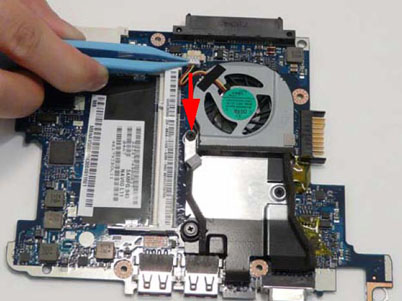

1. Отсоедините кабель вентилятора.

Как разобрать ноутбук Packard Bell dot s (82)

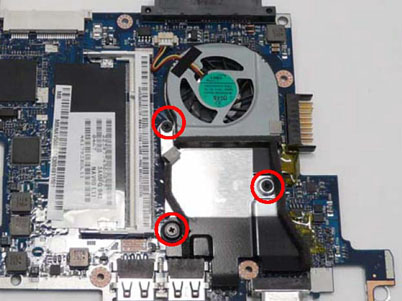

2. Выкрутите 3 шурупа.

Как разобрать ноутбук Packard Bell dot s (83)

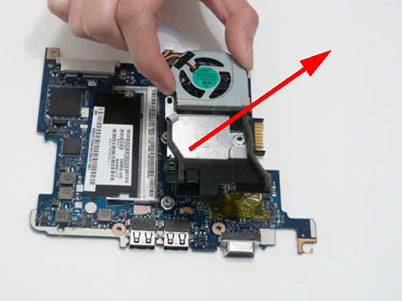

3. Снимите модуль охлаждения с материнской платы.

Как разобрать ноутбук Packard Bell dot s (84)

Снимаем модуль ЖК-монитора.

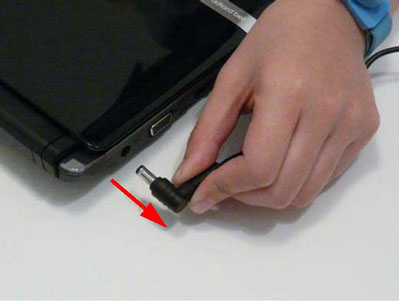

1. Снимите разъем питания.

Как разобрать ноутбук Packard Bell dot s (85)

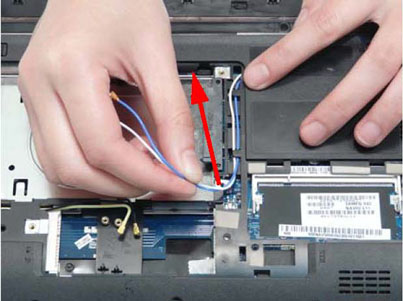

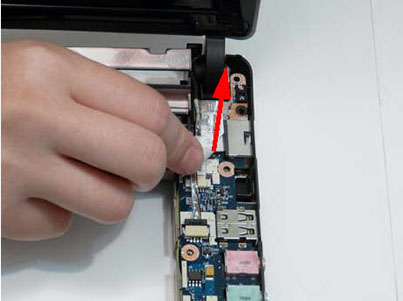

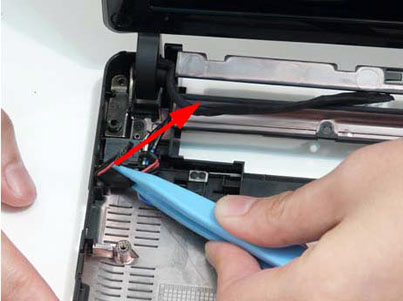

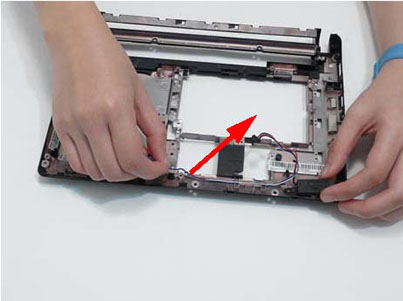

2. Поднимите корпус ноутбука и вытяните через него кабели левой антенны на лицевую сторону.

Как разобрать ноутбук Packard Bell dot s (86)

3. Отклейте полоску скотча от антенных кабелей.

Как разобрать ноутбук Packard Bell dot s (87)

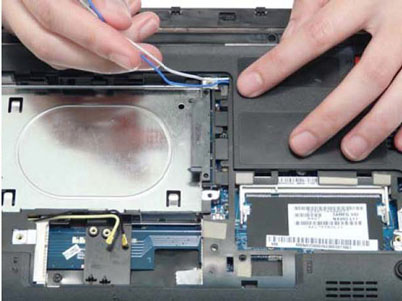

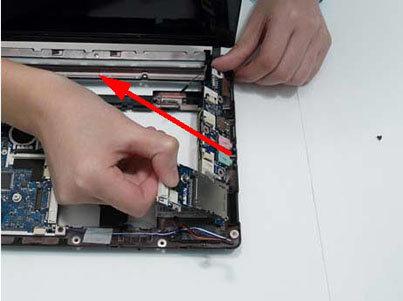

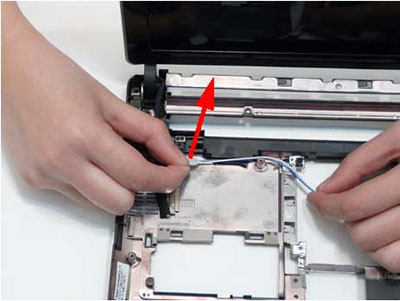

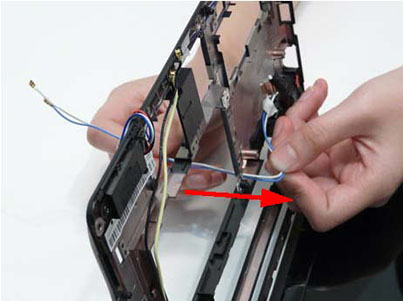

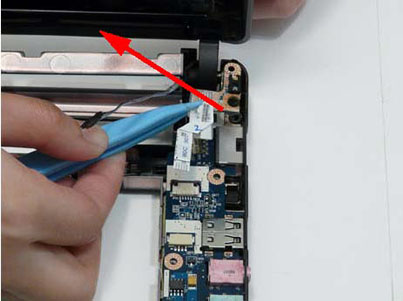

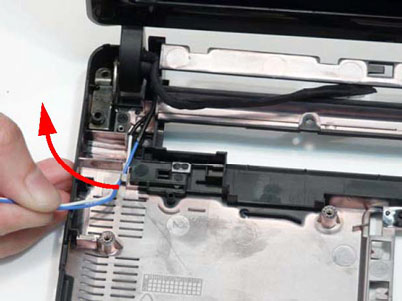

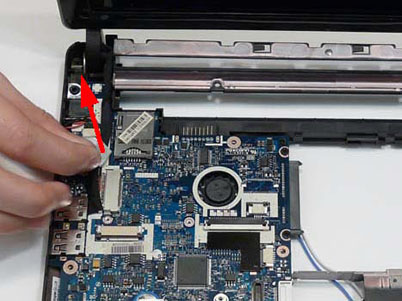

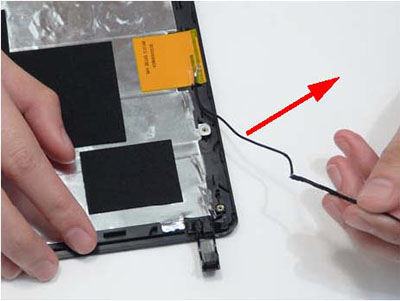

4. Вытащите кабели левой антенны из направляющих.

Как разобрать ноутбук Packard Bell dot s (88)

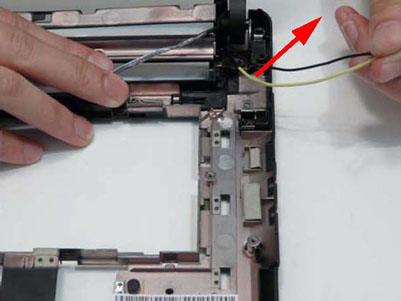

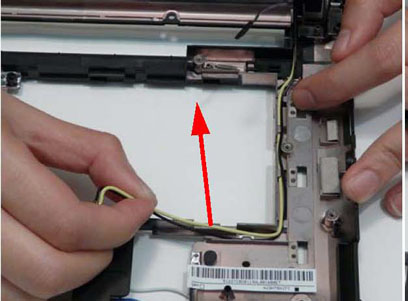

5. Вытащите кабели правой антенны из направляющих.

Как разобрать ноутбук Packard Bell dot s (89)

Как разобрать ноутбук Packard Bell dot s (90)

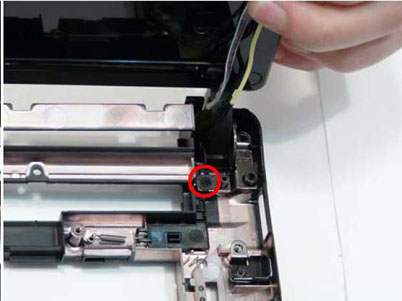

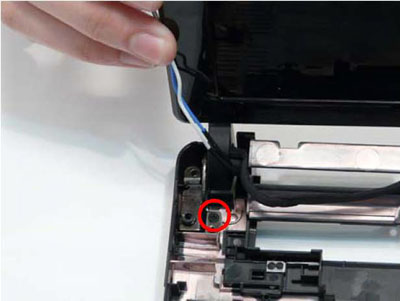

7. Выкрутите два шурупа.

Как разобрать ноутбук Packard Bell dot s (91)

Как разобрать ноутбук Packard Bell dot s (92)

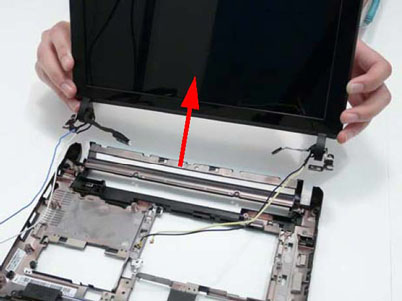

8.Снимите модуль ЖК-монитора с корпуса.

Как разобрать ноутбук Packard Bell dot s (93)

Снимаем модули динамиков.

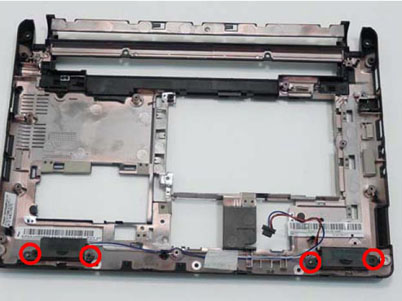

1. Выкрутите 4 шурупа.

Как разобрать ноутбук Packard Bell dot s (94)

2. Отклейте полоску скотча от кабелей динамиков.

Как разобрать ноутбук Packard Bell dot s (95)

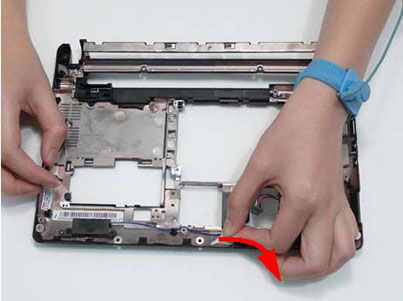

3. Вытащите кабели из кабельного желоба и уберите в сторону.

Как разобрать ноутбук Packard Bell dot s (96)

Снимаем рамку ЖК-экрана.

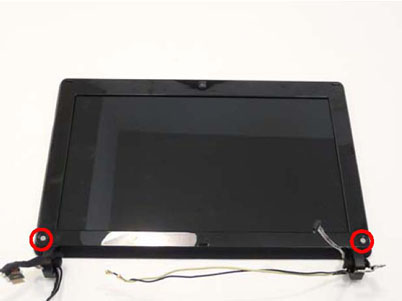

1. Снимите заглушки двух винтов крепления рамки ЖК-экрана.

Как разобрать ноутбук Packard Bell dot s (97)

2. Выкрутите эти винты.

Как разобрать ноутбук Packard Bell dot s (98)

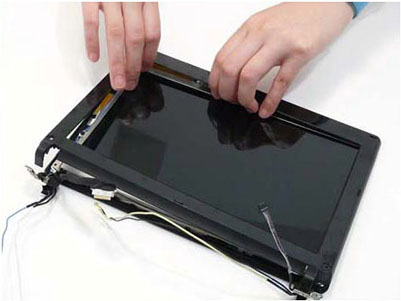

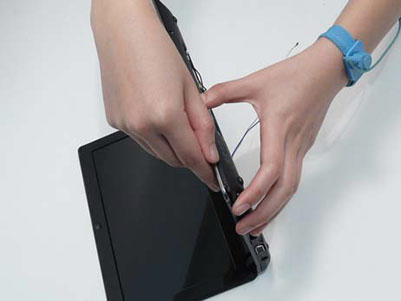

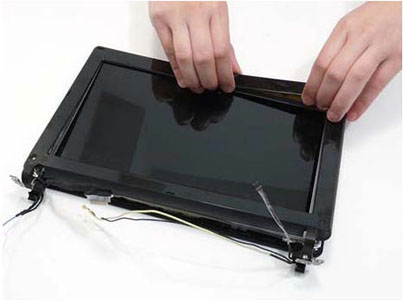

3. Подденьте рамку ЖК-экрана, начиная с нижней части рамки посередине. Двигайтесь вдоль края с каждой стороны, пока все края рамки не отсоединятся.
ПРИМЕЧАНИЕ: При необходимости воспользуйтесь инструментом, чтобы поддеть края рамки снаружи.

Как разобрать ноутбук Packard Bell dot s (102)

Как разобрать ноутбук Packard Bell dot s (99)

Как разобрать ноутбук Packard Bell dot s (100)

Как разобрать ноутбук Packard Bell dot s (101)

Снимаем веб-камеру.

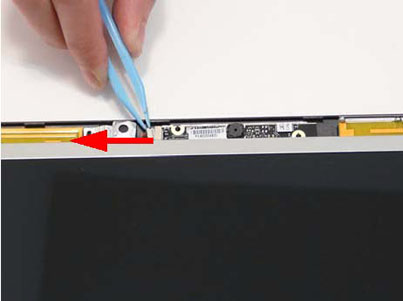

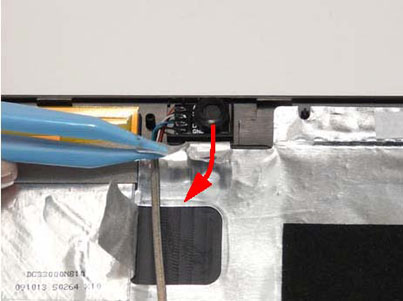

1. Отсоедините кабель веб-камеры.



Как разобрать ноутбук Packard Bell dot s (103)

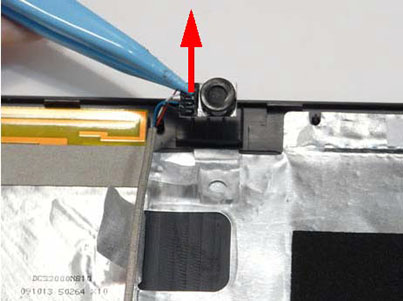

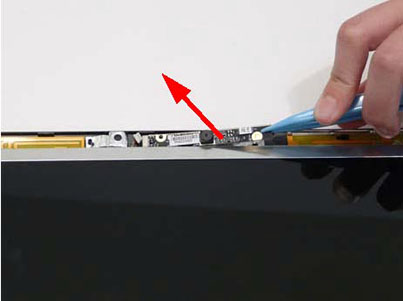

2. Подденьте и снимите модуль веб-камеры с модуля ЖК-экрана.

Как разобрать ноутбук Packard Bell dot s (104)

Снимаем ЖК-панель.

1. Отогните ярлычок из фольги  от кабеля ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (105)

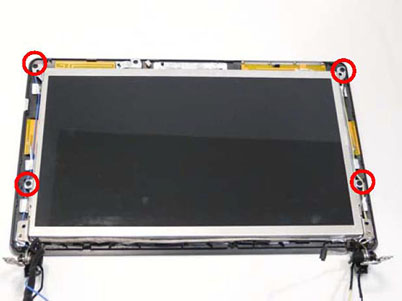

2. Выкрутите 4 винта крепления ЖК-панели.

Как разобрать ноутбук Packard Bell dot s (106)

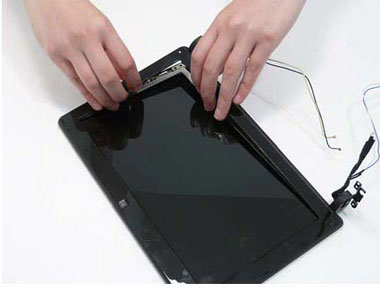

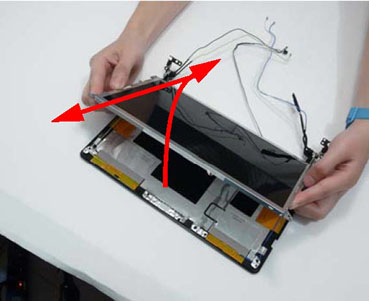

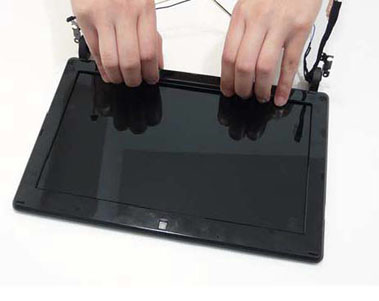

3. Снимите ЖК-панель с модуля ЖК-монитора, начиная с верхнего края, как показано на картинке.

Как разобрать ноутбук Packard Bell dot s (107)

Снимаем держатели и кабели ЖК-панели.
1. Выкрутите 4 шурупа из держателей ЖК-панели.
Как разобрать ноутбук Packard Bell dot s (108)

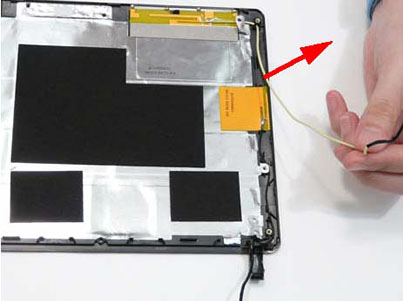

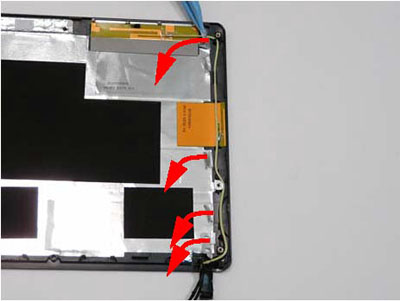

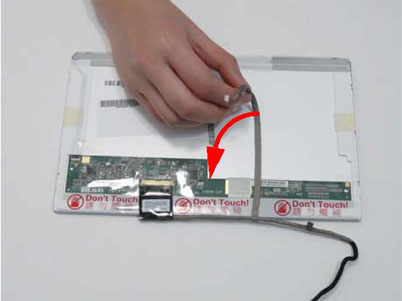

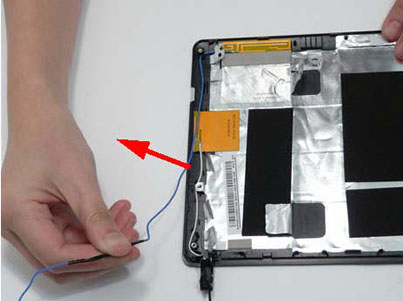

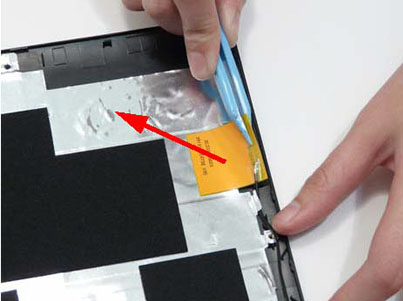

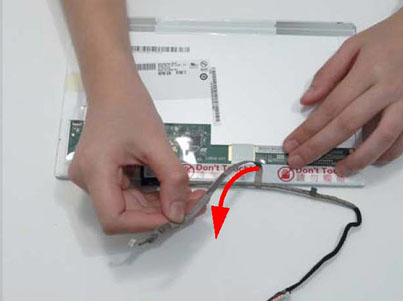

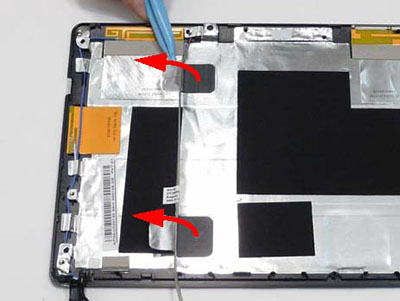

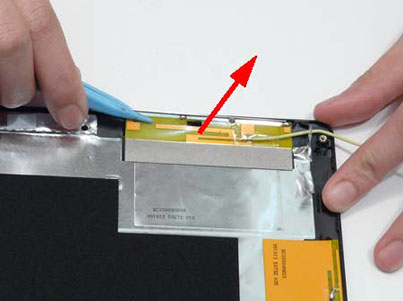

2. Переверните ЖК-панель. Открепите кабели от клейкой ленты, как показано на картинке.

Как разобрать ноутбук Packard Bell dot s (109)

Как разобрать ноутбук Packard Bell dot s (110)

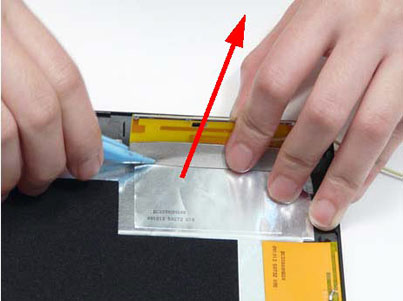

3. Отклейте прозрачный скотч, которым закреплен кабель на ЖК-панели.

Как разобрать ноутбук Packard Bell dot s (111)

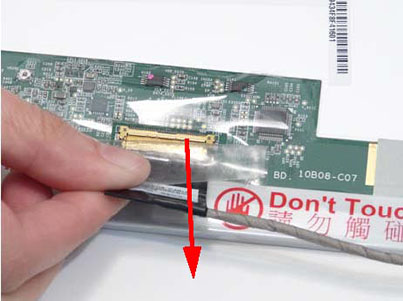

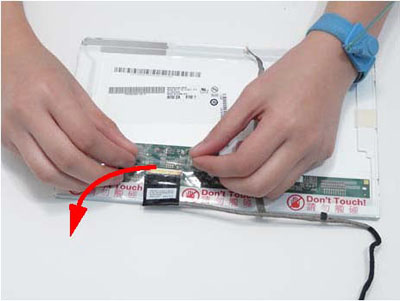

4. Отсоедините шлейф от ЖК-панели.

Как разобрать ноутбук Packard Bell dot s (112)

Снимаем модуль микрофона.

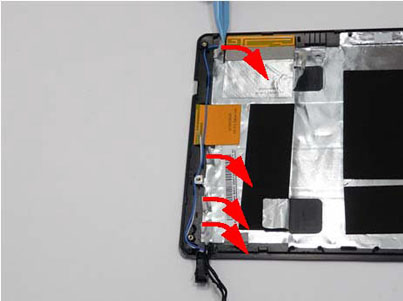

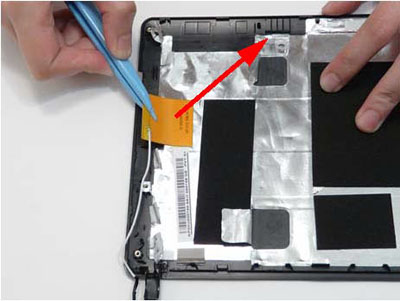

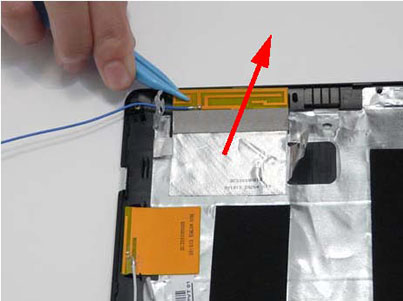

1. Отогните ярлычки из фольги от кабеля микрофона.

Как разобрать ноутбук Packard Bell dot s (113)

2. Отогните ярлычок из фольги от модуля микрофона.

Как разобрать ноутбук Packard Bell dot s (114)

3. Снимите модуль микрофона с крышки ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (115)

Снимаем антенны 3G.

1. Отогните ярлычки из фольги от правого кабеля 3G.

Как разобрать ноутбук Packard Bell dot s (116)

2. Вытащите правый антенный кабель 3G из направляющих.

Как разобрать ноутбук Packard Bell dot s (117)

4. Подденьте и снимите правый антенный кабель.

Как разобрать ноутбук Packard Bell dot s (118)

5. Отогните ярлычки из фольги  правой антенны от полоски скотча.

Как разобрать ноутбук Packard Bell dot s (119)

6. Отогните ярлычки из фольги от левого антенного кабеля 3G.

Как разобрать ноутбук Packard Bell dot s (120)

7. Вытащите левый антенный кабель 3G из направляющих.

Как разобрать ноутбук Packard Bell dot s (121)

8. Подденьте и снимите левый антенный кабель 3G с крышки ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (122)

Снимаем антенны беспроводной локальной сети WLAN.

1. Вытащите правый антенный кабель WLAN из направляющих.

Как разобрать ноутбук Packard Bell dot s (123)

2. Подденьте и снимите правый антенный кабель WLAN с крышки ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (124)

3. Вытащите левый антенный кабель WLAN из направляющих.

Как разобрать ноутбук Packard Bell dot s (125)

4. Подденьте и снимите левый антенный кабель WLAN с крышки ЖК-монитора.

Как разобрать ноутбук Packard Bell dot s (126)

Разборка завершена.

В следующей статье рассказывается, как собрать этот ноутбук.

Рекомендую еще интересное:

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо :)

Вы можете оценить эту статью: 12345

Загрузка...

Комментарии приветствуются (уже оставили 9 комментариев)
  1. avatar Сергей:
    #

    Спасибо большое за очень наглядную статью. Думаю, она поможет очень многим владельцам данной модели, что бы разобрать его, хотя бы для чистки.

  2. avatar Андрей:
    #

    Приобрел данную модель в мае 2012г. Сейчас возникла необходимость добраться до жесткого диска. Однако нижняя панель оказалась в другом исполнении чем указано в статье — отсутствуют отдельный доступ к модулям памяти и жесткому диску — и не совсем понятно как это сделать. Буду сильно благодарен за подсказку.

  3. avatar ds:
    #

    Сергей, спасибо что зашли :)

    Андрей, в вашем случае нужно сначала снять клавиатуру, она держиться на защелках по верхней грани, и под ней уже выкрутить винты, которые держат половинки корпуса. Вот так http://www.youtube.com/watch?v=Hm1ma1DAN6g

  4. avatar Юрий:
    #

    Как у Андрея, модель нетбука не с посекторной крышкой, а общей. Только здесь маркировка болтов несколько иная, но смысл тот же :) Необходимо открутить болты M2x7.5. Это именно те, которые держат крышку. Последний совет от ds очень пригодился. Большое Спасибо.

  5. avatar Ирина:
    #

    Нужно заменить батарейку (2032).Напишите,пожалуйста,как до нее добраться.Последовательность разборки.Заранее благодарю.

  6. avatar Александр:
    #

    Автор,статьи тебе огромное спасибо за разбор всё чутко …

  7. avatar Александр:
    #

    Не работает на этом нетбуке,подсветка экрана ,как это исправить помогите пожалуйста .

  8. avatar Макс:
    #

    Ноутбук стал с некоторых пор отключаться, причиной оказались сломавшиеся лопасти кулера. Отдал на замену кулера нетбук. Обращаю в нимание, что до отдавания в ремонт, нетбук нормально включался, но работал, естественно не долго до перегрева. И вдруг после «ремонта» перестал работать экран: нетбук включается, а экран не работает. Есть подозрения, что что-то там нахимичили. Скажите, где могли нахимичить, в чем может быть причина, как устранить. Паяльная станция есть, все есть.

  9. avatar Roman Paulov:
    #

    Макс, если экран не работал прям сразу после «ремонта», то лучше вернуть его ремонтникам с претензией. Если через некоторое время, то не исключено, что эти два события не связаны, но не исключено и обратного.
    Нахимичить могли много где, увы. Начните с простейшего — шлейф дисплея и модуль дисплея.

Добавить комментарий

Ваш e-mail не будет опубликован.

Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования.
