Как разобрать телефон Motorola Atrix 4G

Разбираем новейшую модель телефона Motorola: Atrix 4G.

Данное руководство является переводом статьи: http://www.ifixit.com/Teardown/Motorola-Atrix-4G-Teardown/4964/1.

Используемые инструменты

T5 отвертка Torx

Инструмент для разбора корпусов аналог SRT-6 или медиатор Пластиковый инструмент для разбора корпусов «лопатка»

Телефон Atrix 4G на базе мобильной платформы Nvidia Tegra 2 с двухъядерным процессором Cortex A9 с тактовой частотой 1 ГГц и восьмиядерным графическим процессором призван воцариться в мире мобильных развлечений. Соответствует ли железная начинка этого монстра рекламной шумихе? Читайте об этом дальше.

1.

Самый мощный на рынке смартфон на сегодняшний день, Atrix обладает весьма впечатляющими техническими характеристиками:

• Двухъядерный [!] процессор с тактовой частотой 1 ГГц Cortex-A9
• Восьмиядерный графический процессор GeForce (со сверхнизким энергопотреблением)
• 4-дюймовый дисплей с разрешением qHD (960×540 пикс.) и защитной лицевой панелью Gorilla Glass
• 16 Гб встроенной памяти, а также до 32 Гб с картой памяти microSD
• оперативная память 1 Гб DDR2
• 5-мегапиксельная камера с тыльной стороны (с возможностью съемки видео 720p) + фронтальная камера VGA

2.

На задней панели телефона из гладкого углепластика нанесена маркировка производителя, сотового оператора и качества съемки видео.

Жаль разочаровывать, но на самом деле это не углепластик. Это просто пластик с отделкой под углепластик. Ну, может, когда-нибудь…

Одно из самых разрекламированных качеств телефона – его возможности подключения. Это достигается наличием разъемов micro USB и micro HDMI.

3.

Задняя крышка Atrix легко снимается, и под ней мы видим заменяемый аккумулятор и слот для карты памяти microSD.

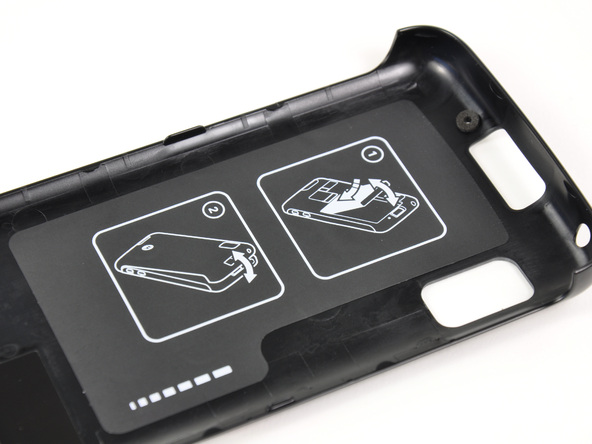

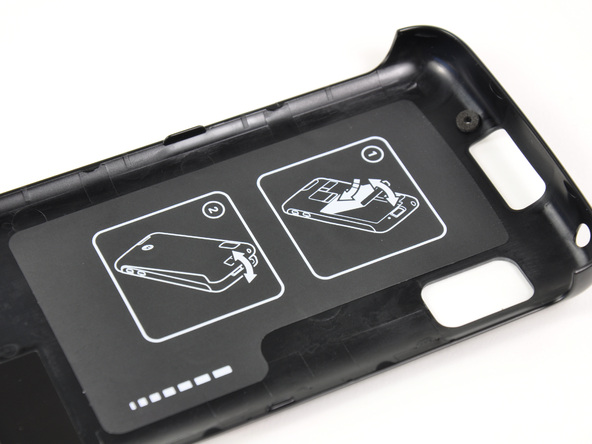

С обратной стороны крышки также изображены инструкции по замене аккумулятора и установке крышки на место.
Аплодисменты фирме Motorola за рвение помочь в данной процедуре!



4.

Нам так понравились эти инструкции, что мы решили им последовать. О чудо, аккумулятор извлекается очень легко!

Литий-ионный аккумулятор весом 34,7 г. и емкостью 1930 мАч обеспечивает до 530 минут работы в режиме разговора в сетях GSM и до 540 минут в сетях WCDMA.

5.

Добраться до внутренностей телефона оказалось несложно. Мы лишь выкрутили несколько шурупов с помощью отвертки-звездочки размером T5 и открепили несколько пластиковых защелок.

При наличии специальных инструментов это совсем просто.

6.

Чтобы продолжить разборку, нужно отсоединить антенну, расположенную с задней стороны корпуса.

7.

Отклеить фирменную наклейку несложно. Motorola использует такие стикеры, которые можно приклеить заново. Это здорово, когда вам приходится ремонтировать телефон!

8.

Светодиодная вспышка держится на маленьких металлических защелках.

Вспышка примыкает к 5-мегапиксельной камере (которая может снимать HD-видео с разрешением 720p). Ожидается выпуск обновленного программного обеспечения, которое позволит снимать видео full HD 1080p.

Затем мы отсоединяем несколько шлейфов и снимаем материнскую плату.

9.

На фронтальной стороне материнской платы находятся:

• Контроллер питания ST Ericsson CPCAP 2.2TC22 DC (спасибо коллегам с сайта Chipworks за информацию!) (обведен красным)
• Линейный усилитель мощности Triquint TQM7M5013 (обведен оранжевым)
• Интегральная схема управления питанием Qualcomm PM8028 RF (обведена желтым).
• NAND-флеш память Toshiba eMMC THGBM2G7D4FBAIE 16 Гб (обведена бирюзовым).
• Трехосевой акселерометр Kionix KXTF9 MEMS (обведен синим)

10.

С обратной стороны платы находятся:

• Чип Qualcomm MDM6200 с поддержкой HSPA+ на скорости до 14,4 Мбит/с (обведен красным)
• 2 чипа памяти Hynix H8BCSOQG0MMR (обведен оранжевым)
• Микросхема памяти Elpida B8132B1PB. По данным Chipworks, Elpida включает 1 Гб оперативной памяти DDR2,а также процессоры Nvidia Tegra 2 CPU/GPU (обведена желтым)
• Беспроводной модуль: Broadcom BCM4329 802.11n Wi-Fi, Bluetooth 2.1 и FM-приемник (обведен бирюзовым)
• Электронный компас AKM 8975 (обведен синим)

11.

Затем мы отклеиваем от стальной срединной объединительной панели 2 сложных шлейфа.

На этом шлейфе расположены фронтальная камера, слуховой динамик, модуль кнопки включения и верхний микрофон. Как вам такая интеграция?

В целях повышения безопасности кнопка включения совмещена со сканером отпечатков пальцев.

12.

Также мы снимаем тыльную камеру вместе со шлейфом.

Один шлейф Всевластья собрал их: тыльную камеру, датчик приближения, датчик внешней освещенности, прижимные контакты для разъема гарнитуры и боковые кнопки регулировки громкости.

Вот до чего дошли шлейфы за десятилетие. Сравним толщину шлейфа Parallel ATA и шлейфа камеры Atrix. Шлейф PATA имеет толщину 0,66 мм, а шлейф Atrix – 0,17 мм! И на нем при этом расположено несколько компонентов!

13.

Чтобы снять металлическую пластину под дисплеем, просто приподнимите ее верхний край и сдвиньте в направлении верхней части телефона.

Открепите оставшиеся защелки и отделите ЖК-дисплей.

14.

И точно таким же образом ЖК-дисплей отделяется от стеклянной лицевой панели.

Ура! Дисплей не приклеен к стеклу! Так что тем, кто умудрится уронить Atrix (а таких обычно процентов 80), не придется тратить кучу денег на замену совершенно целого дисплея вместе с разбитым стеклом!

Разрешение ЖК-дисплея qHD PenTile – 960×480 пикс. – составляет примерно четверть панели высокого разрешения 1080p.

На лицевой панели под разъемом шлейфа дисплея находится контроллер сенсорного экрана Atmel mXT224. Этот тот же самый чип, что мы обнаружили в планшете Samsung Galaxy Tab и телефонах Nexus S и HTC Evo 4G.

15.

Простота ремонта телефона Motorola Atrix 4G: 9 из 10 (10 баллов означают максимальную простоту).

• ЖК-дисплей не приклеен к стеклянной лицевой панели, и их можно заменять по отдельности.
• Телефон держится на небольшом количестве шурупов и пластиковых защелок. В конструкции телефона клей используется по минимуму.
• Аккумулятор можно заменить в считанные секунды.
• Для замены SIM-карты и карты памяти microSD инструменты не требуются.
• Телефон довольно крепкий по ощущениям, но пластиковая задняя панель выглядит пошловато.
• Два основных шлейфа припаяны к множеству компонентов (камеры, датчики приближения и т.п.), так что их замена обойдется дорого.
