Разбираем телефон Samsung S3650 Genio для смены матрицы.
Предупреждение
Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.
Используемые инструменты
|
|
Снимите заднюю панель, аккумулятор, симку и карту памяти. Отвинтите шесть шурупов, обведенных красными кружками. После чего отсоедините аккумуляторный отсек. Чтобы это сделать, нажмите на защелки, обведенные белыми кружками.

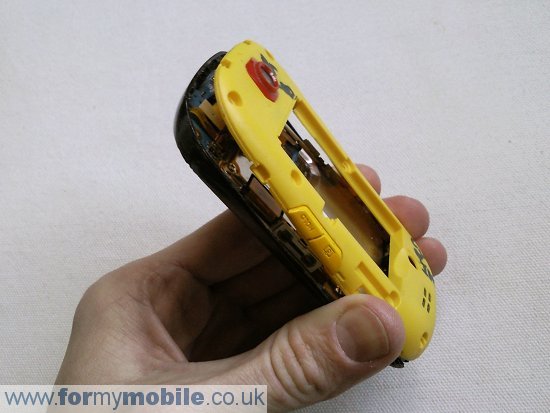

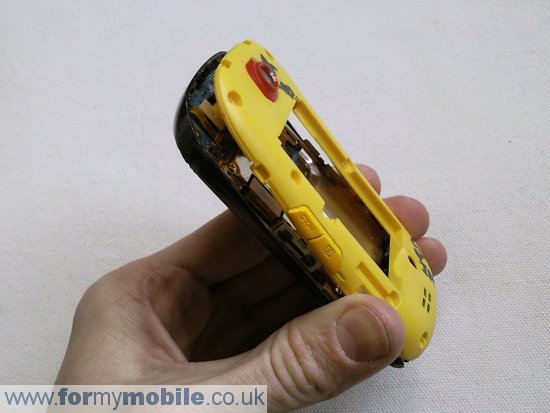

Вот так отсоединяется аккумуляторный отсек.
Со снятым аккумуляторным отсеком ваш телефон будет выглядеть так. Шлейф, обведенный синим кружком, нужно отсоединить. Просто слегка потяните его вверх. Второй шлейф, обведенный белым, тоже нужно отсоединить. Чтобы это сделать, потяните за черную часть по направлению ленты. Потом вытащите шлейф из сокета. Кнопки камеры и громкости, указанные стрелками, приклеены к боковой части телефона двусторонним скотчем. Осторожно отклейте их, стараясь не повредить проводки, которыми они соединяются с материнской платой. Затем отвинтите 4 шурупа, которые вы увидите. Два из них, которые располагаются в нижней части корпуса, длиннее, чем те, что сверху. Не забудьте об этом во время обратной сборки.
Теперь можно просто поднять материнскую плату — она уже отсоединена от корпуса. Теперь потяните переднюю панель в направлении, указанном стрелками. Это освободит серую плату, которая удерживает LCD экран.
Когда вы отсоедините серую плату, ваш телефон будет выглядеть так:
Теперь проведите чем-нибудь, вроде кредитки или медиатора, вдоль внешнего края LCD экрана. При этом двусторонний скотч, который удерживает его, отклеится.
LCD экран отсоединен.
Сборку проводить в обратном порядке.
