Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236

Разбираем ноутбук Acer серии Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (1)

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

плоская отвертка2 мм плоская отвертка
крестовая отвертка PhillipsPH1 крестовая отвертка Phillips
крестовая отвертка PhillipsPH0 крестовая отвертка Phillips
ПинцетПинцет

Примечание: шурупы для разных компонентов отличаются по размеру. Во время разборки кладите шурупы рядом с соответствующими компонентами, чтобы не перепутать их при сборке.

Прежде чем начать разборку, необходимо сделать следующее:

  • Сначала выключите питание системы и всех периферийных устройств.

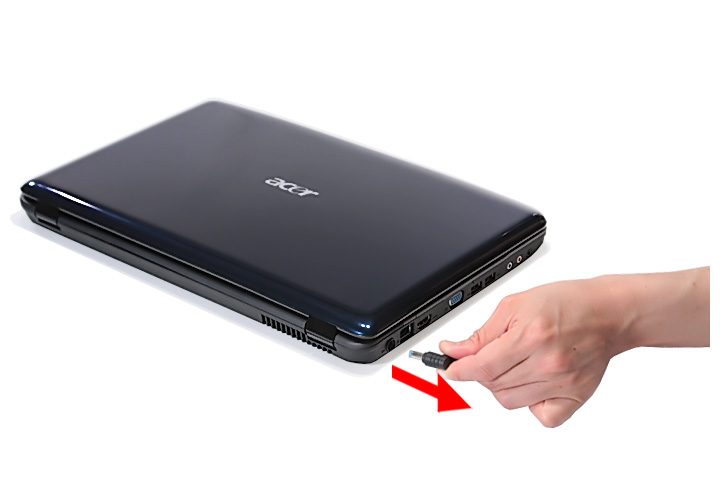

  • Отсоедините шнур блока питания от сети переменного тока и все кабели питания и сигнальные кабели системы.
  • Положите ноутбук на ровную поверхность.
  • Извлеките аккумулятор.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (2)

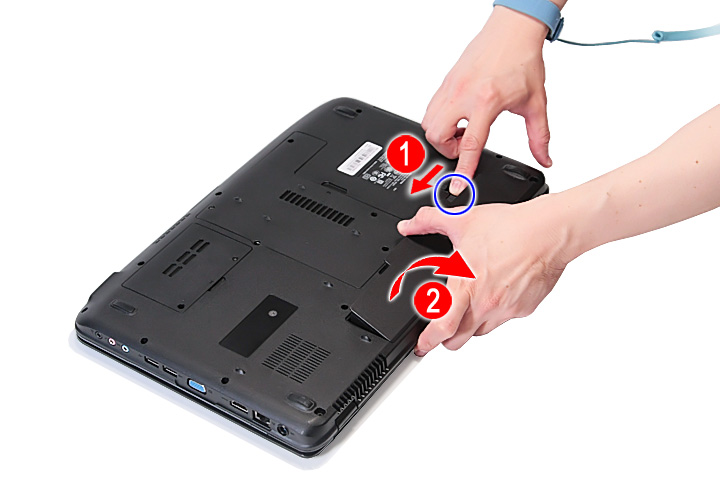

Итак, извлекаем аккумулятор. Переверните ноутбук. Сдвиньте защелку аккумуляторного отсека в открытое положение.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (3)

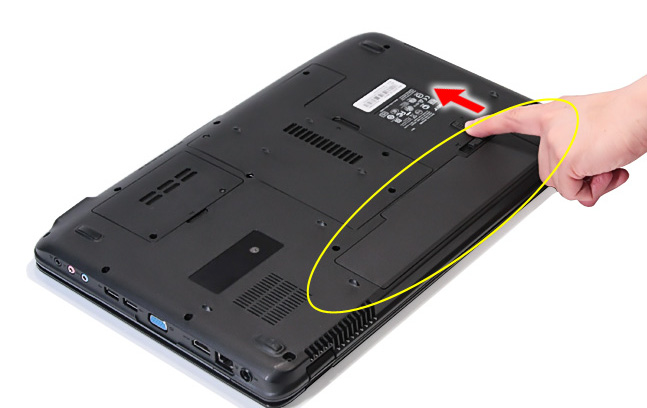

ПРИМЕЧАНИЕ: Аккумуляторный отсек обведен желтым на картинке выше. Пожалуйста, извлеките  аккумулятор и следуйте местным требованиям и правилам по утилизации.

Сдвиньте фиксатор аккумулятора в открытое положение, чтобы выдвинуть аккумуляторный отсек, затем снимите аккумуляторный отсек.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (4)

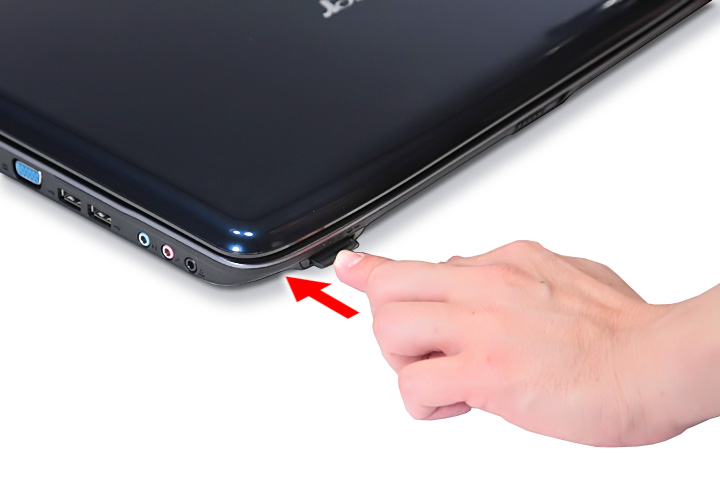

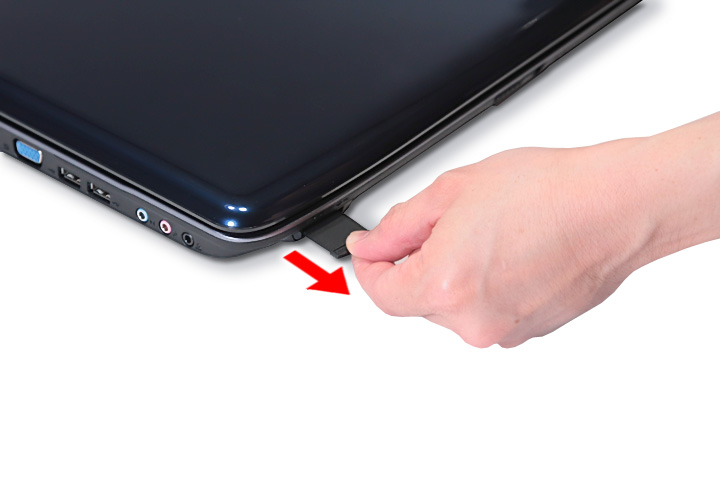

Нажмите на заглушку слота для карт памяти SD до конца, и она выдвинется.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (5)

Возьмитесь за заглушку и вытащите ее из слота.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (6)

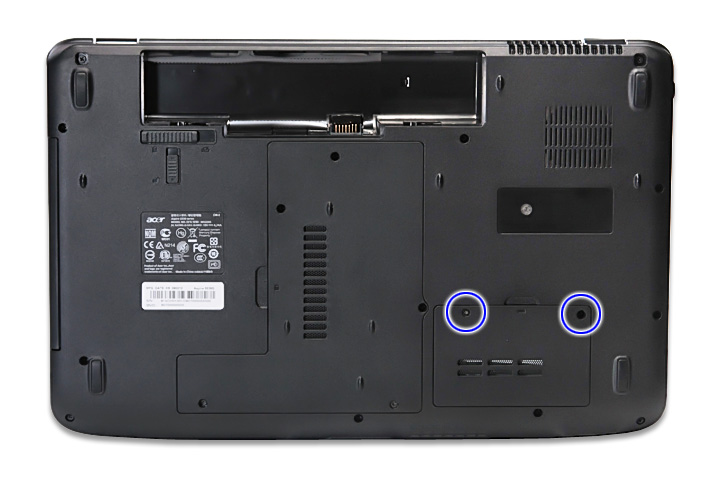

Выкрутите невыпадающий винт и винт крепления крышки отсека для модулей памяти.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (7)

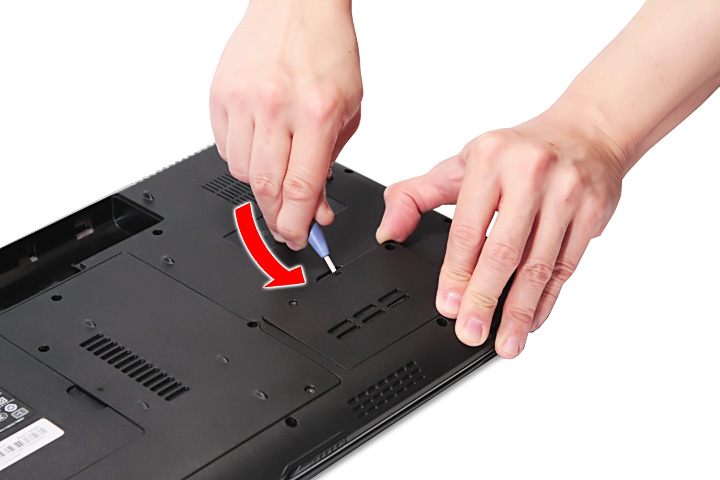

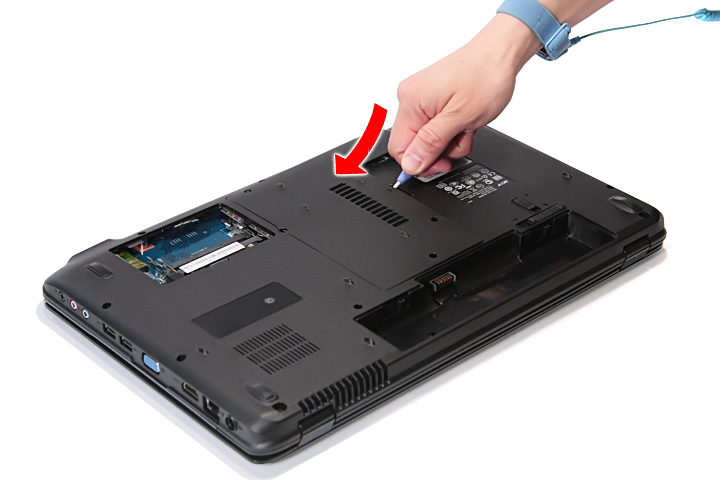

С помощью пластмассовой отвертки осторожно подденьте и откройте крышку отсека для модулей памяти.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (8)

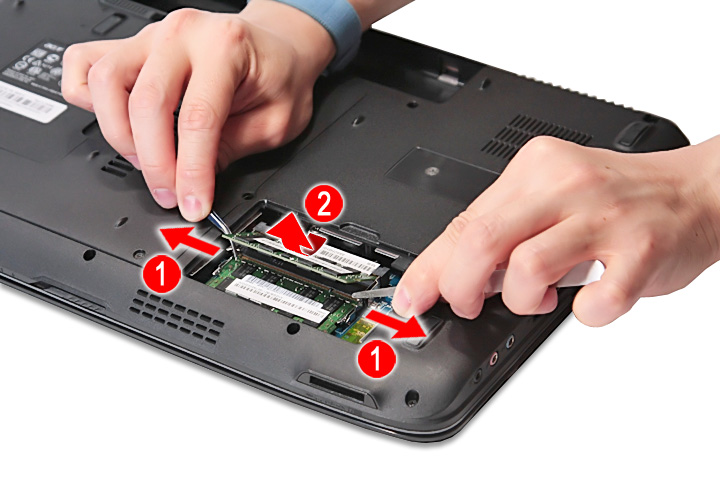

Отогните защелки с обеих сторон разъема DIMM, чтобы открепить модули памяти. Вытащите модули памяти DIMM.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (9)

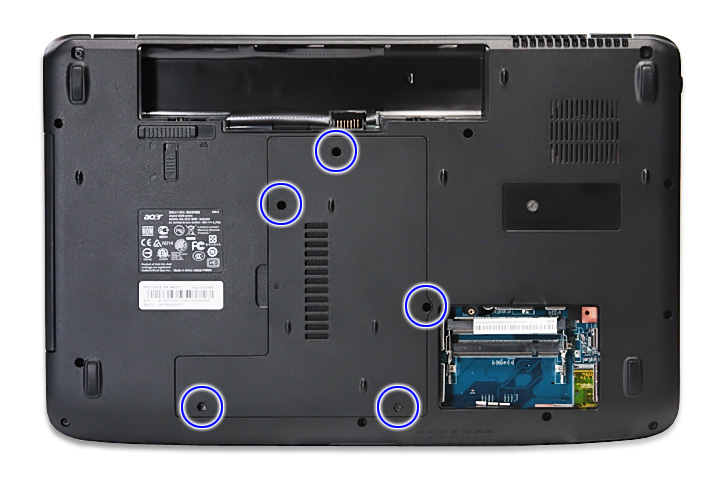

Выкрутите два невыпадающих винта и три винта крепления нижней крышки.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (10)

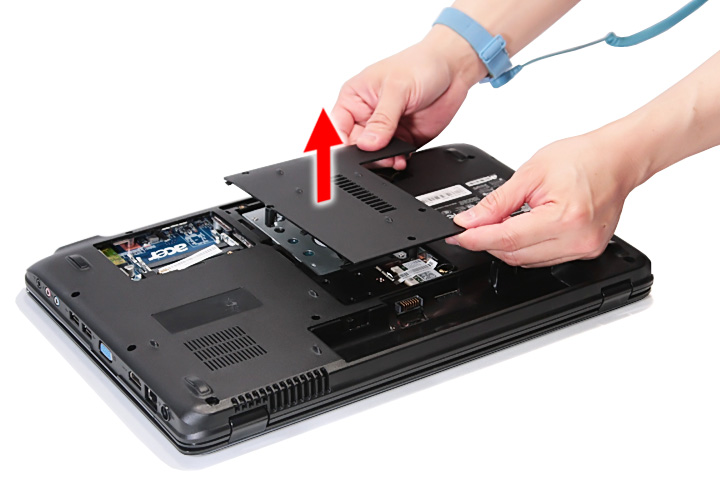

С помощью пластмассовой отвертки осторожно подденьте и откройте нижнюю крышку.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (11)

Снимите нижнюю крышку с нижней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (12)

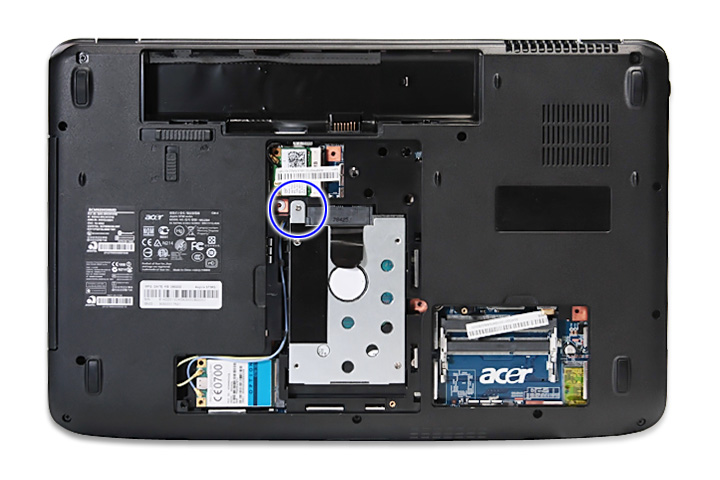

Выкрутите винт крепления модуля жесткого диска.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (13)

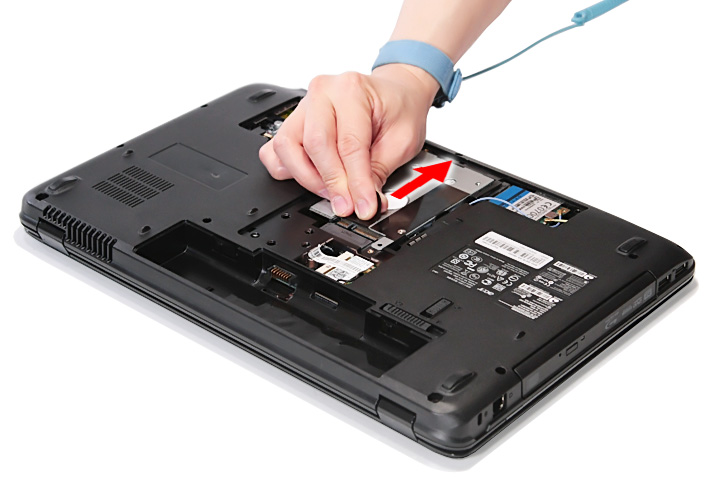

Выдвиньте модуль жесткого диска из разъема.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (14)

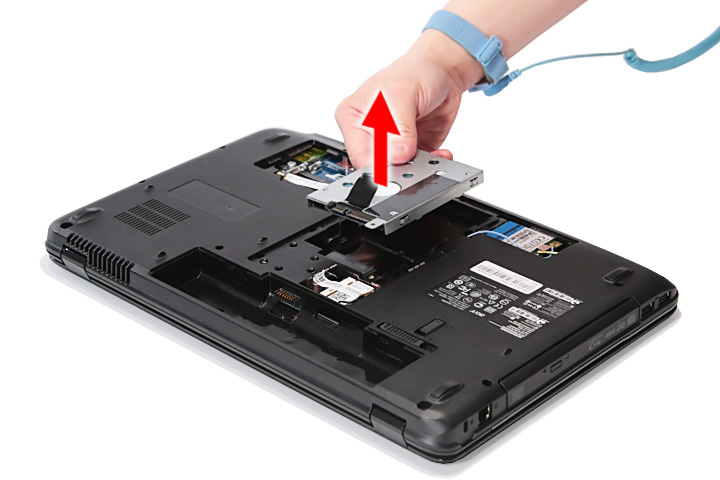

Поднимите модуль жесткого диска и вытащите его из HDD-отсека.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (15)

ПРИМЕЧАНИЕ: Чтобы не повредить устройство, не давите на него и не ставьте сверху тяжелые предметы.

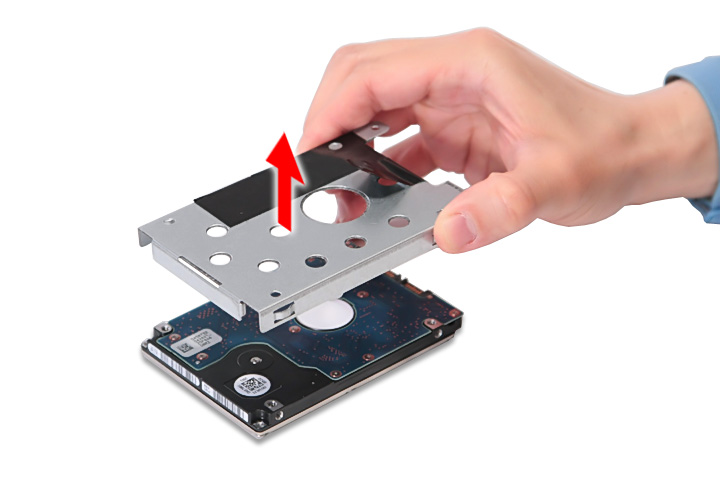

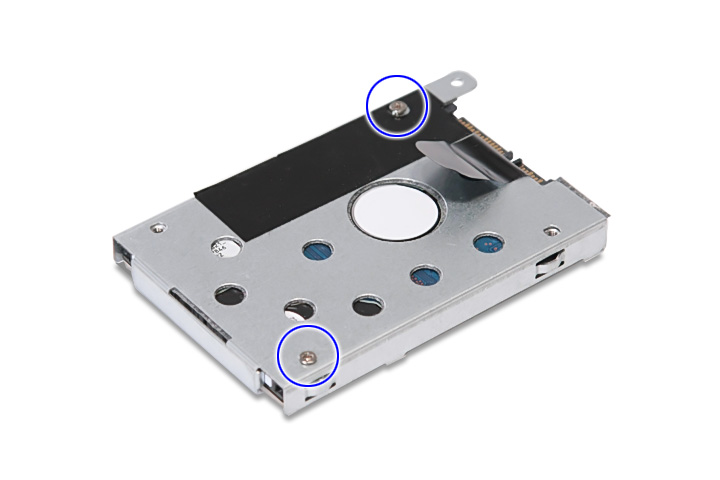

Выкрутите два шурупа крепления жесткого диска к держателю и вытащите жесткий диск из держателя.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (16)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (17)

Теперь надо снять модули платы беспроводной локальной сети WLAN.

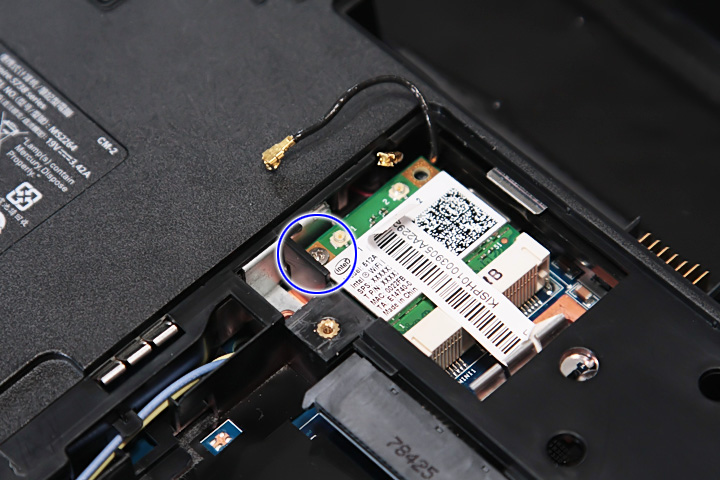

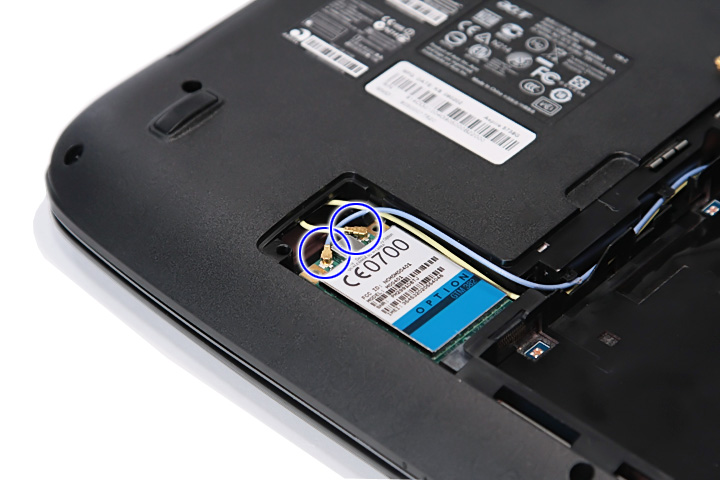

Отсоедините черный антенный кабель от разъема #1 и белый антенный кабель от разъема #2 на коротком модуле беспроводной локальной сети.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (18)

Выкрутите винт крепления короткого модуля беспроводной локальной сети к системе.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (19)

Вытащите короткий модуль беспроводной локальной сети из разъема WLAN.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (20)

ПРИМЕЧАНИЕ: Обратите внимание при сборке: прикрепляя антенну заново к плате WLAN, нужно аккуратно уложить кабели на место.

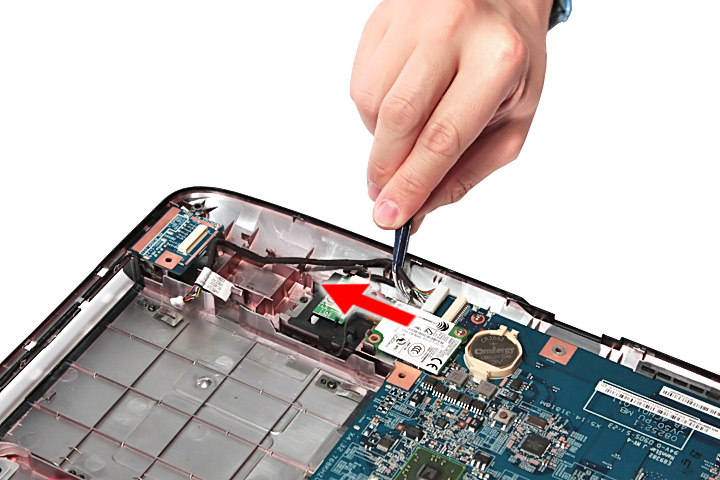

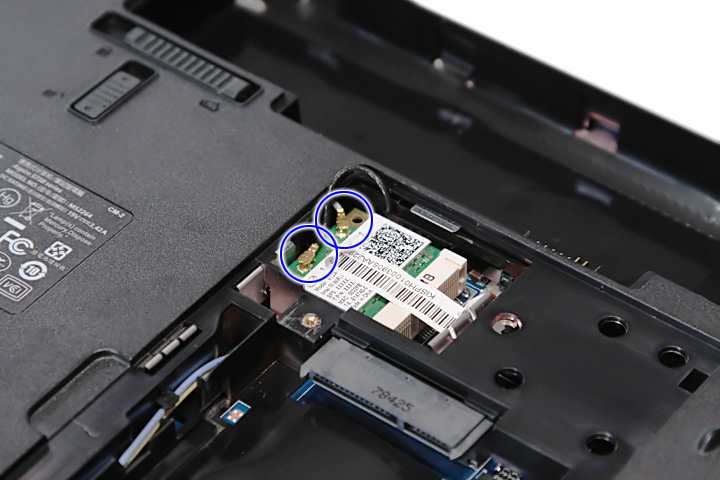

Отсоедините синий антенный кабель  от вспомогательного разъема и отсоедините желтый антенный кабель от главного разъема на плате WLAN (для моделей с поддержкой 3G).

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (21)

ПРИМЕЧАНИЕ: Для моделей без поддержки 3G с модулем платы WLAN с 3 антенными кабелями.  Черный антенный кабель подключается к разъему#1, белый антенный кабель подключается  к разъему #2,  а серый антенный кабель подключается к разъему #3.

ПРИМЕЧАНИЕ: Для моделей без поддержки 3G с модулем платы WLAN с 2 антенными кабелями.  Черный антенный кабель подключается к разъему#2,  а серый антенный кабель подключается к разъему #3.

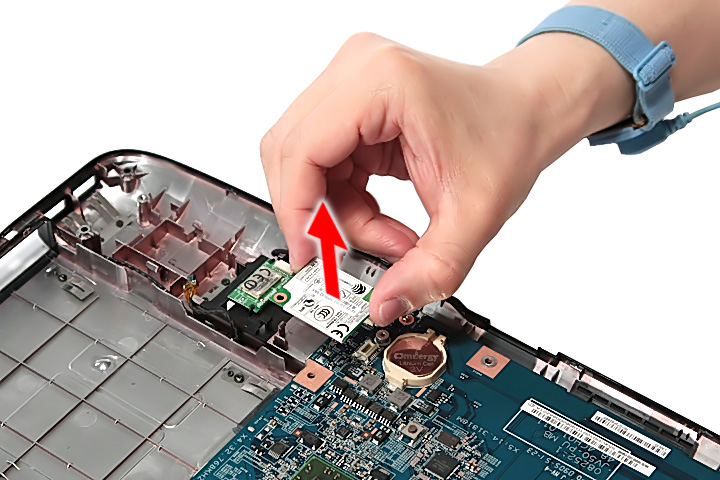

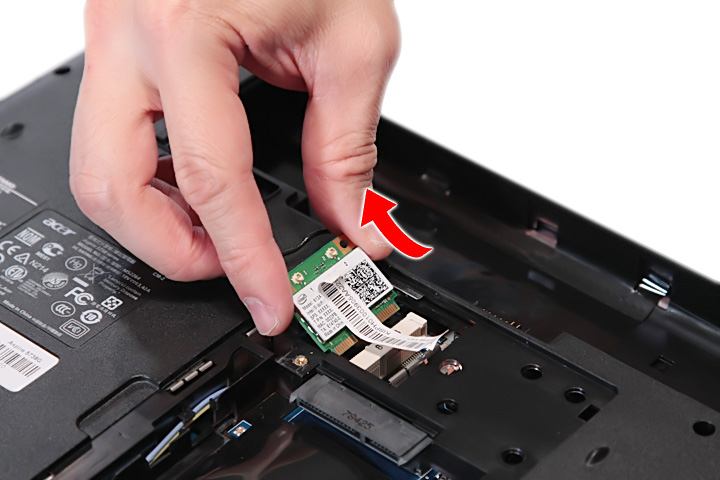

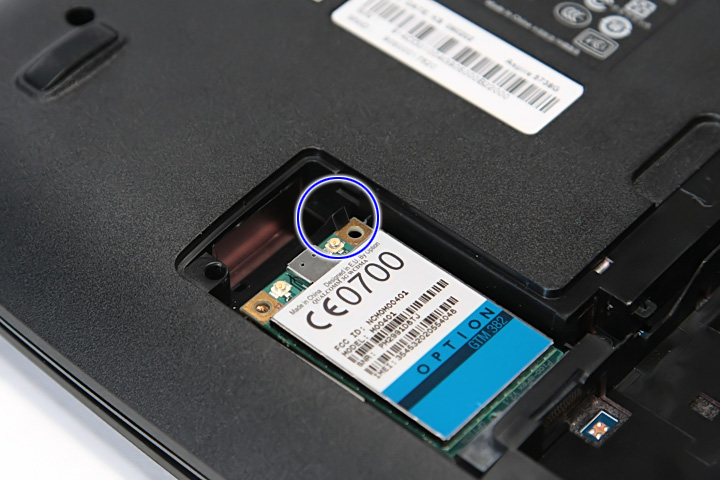

Нажмите на защелку, чтобы извлечь плату WLAN, и вытащите плату WLAN из разъема.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (22)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (23)

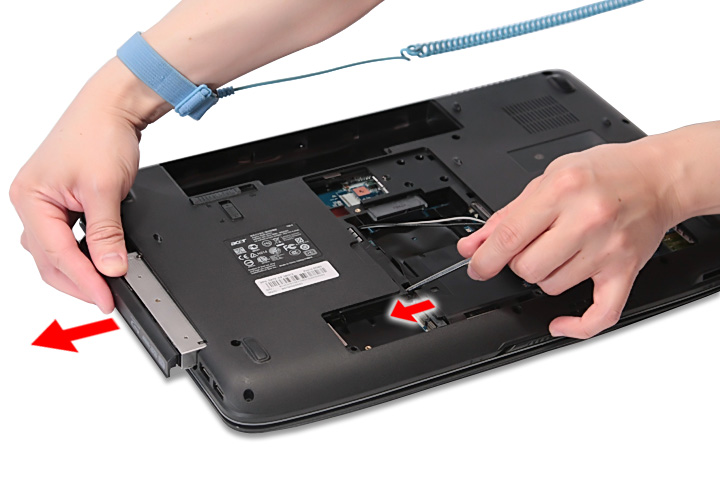

ПРИМЕЧАНИЕ: Обратите внимание при сборке: прикрепляя антенну заново к плате WLAN, нужно аккуратно уложить кабели на место. С помощью отвертки выдвиньте лоток держателя модуля оптического привода. Осторожно вытащите модуль оптического привода из отсека оптического привода.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (24)

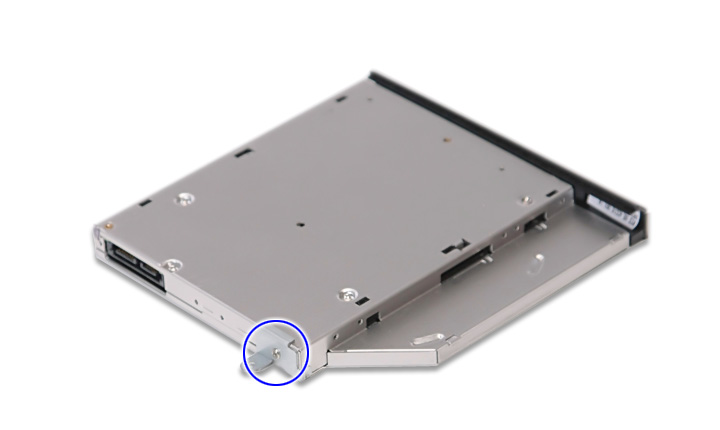

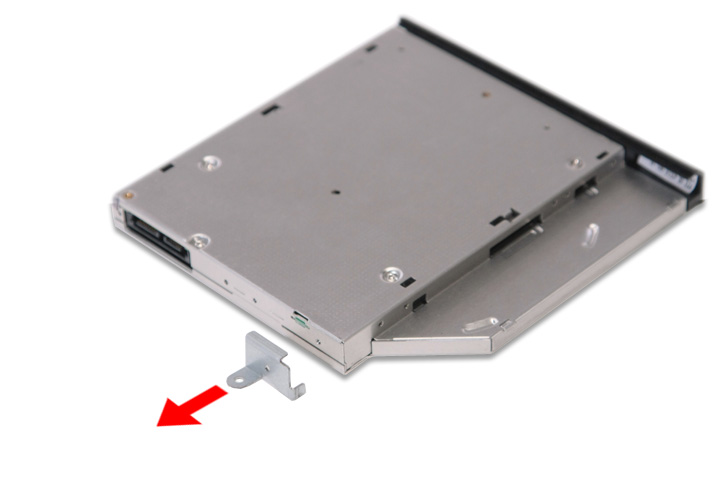

Выкрутите винт крепления держателя оптического привода и снимите держатель с модуля оптического привода.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (25)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (26)

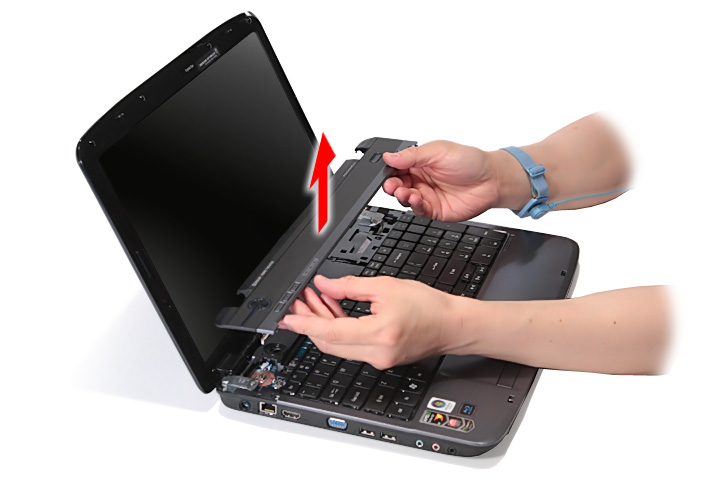

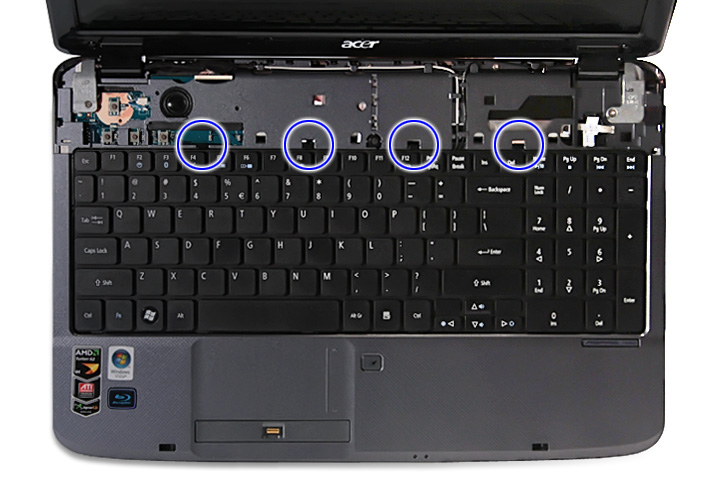

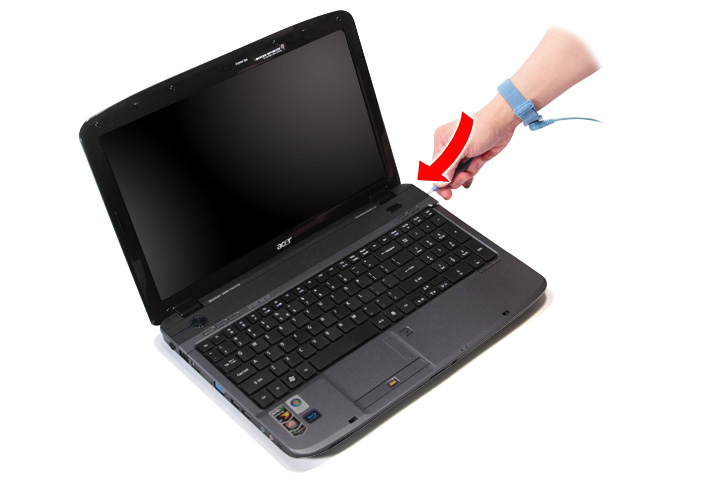

С помощью пластмассовой отвертки подденьте сбоку накладку над клавиатурой.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (27)

Осторожно открепите накладку над клавиатурой от защелок.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (28)

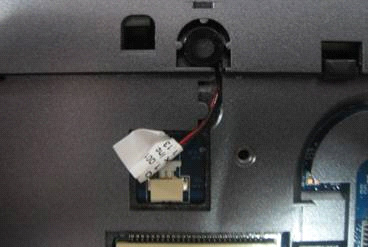

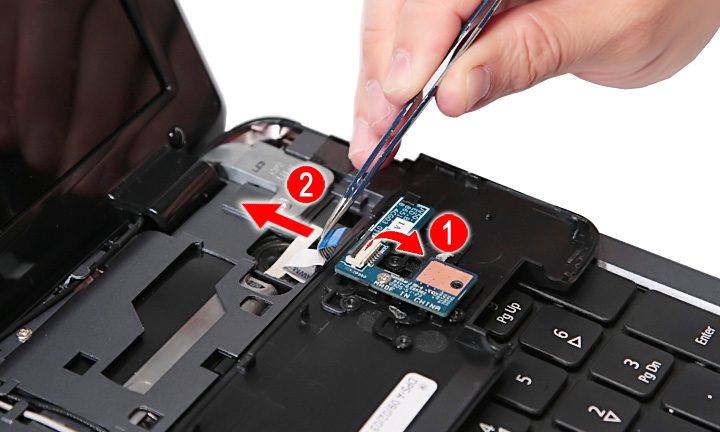

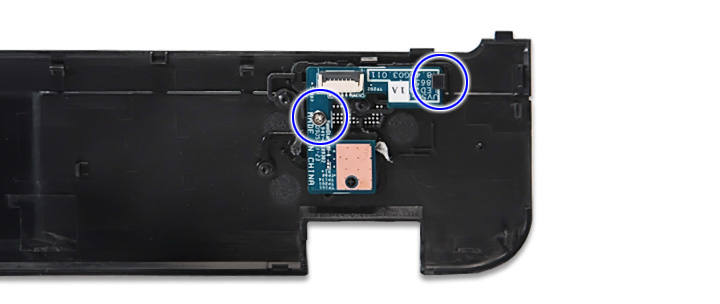

Отсоедините шлейф от платы кнопки громкости, расположенной на накладке.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (29)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (30)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (31)

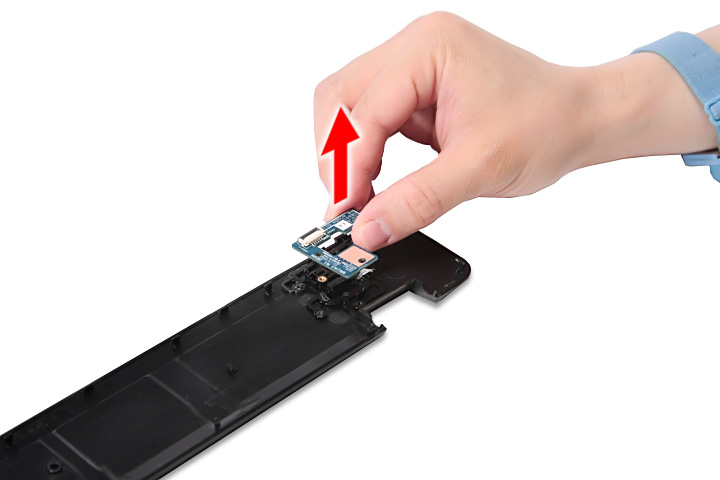

Отсоедините плату кнопки громкости от накладки над клавиатурой.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (32)

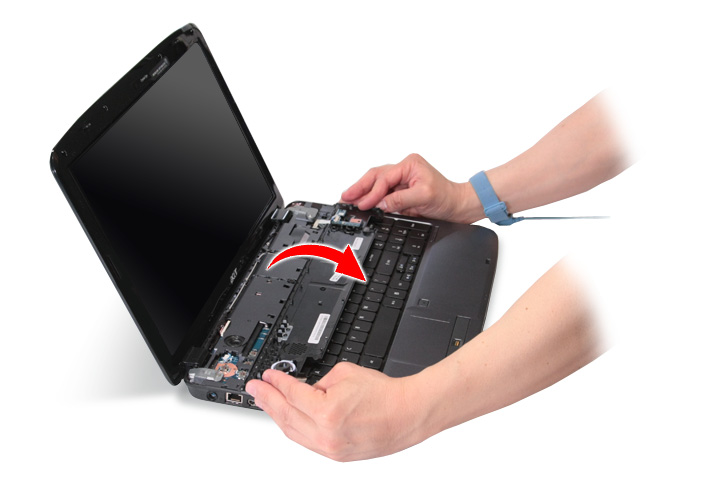

Выдвиньте клавиатуру из защелок и переверните в сторону тачпада.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (33)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (34)

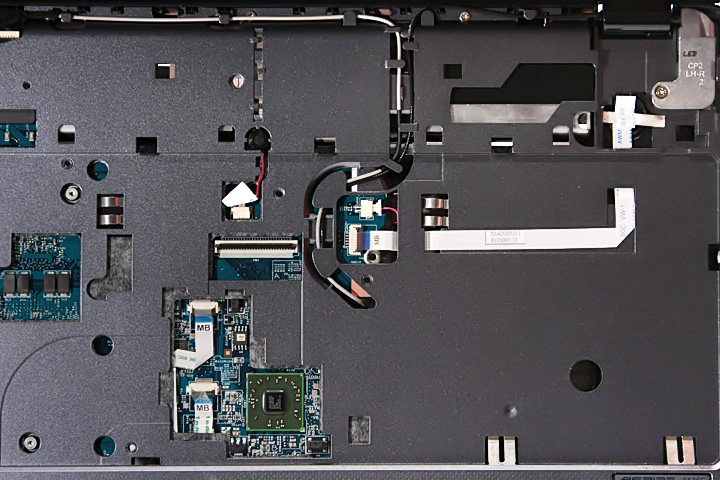

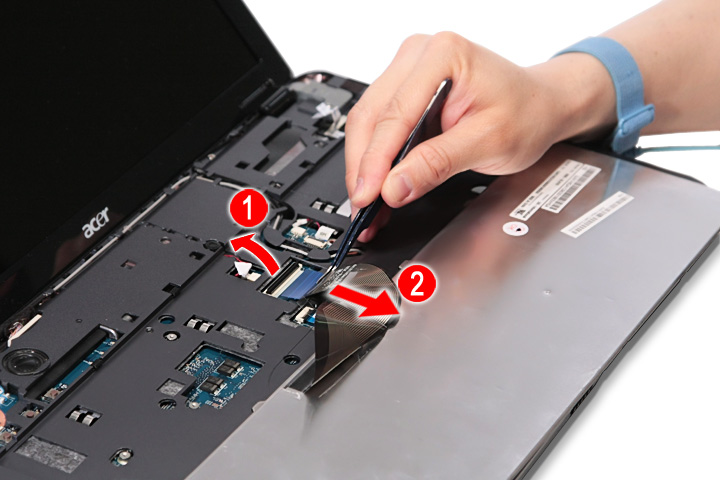

Затем отсоедините шлейф клавиатуры от материнской платы и снимите клавиатуру.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (35)

Теперь надо снять модуль ЖК-монитора.

Открепите защелки антенных кабелей.

Для моделей с поддержкой 3G

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (36)

Для моделей без поддержки 3G

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (37)

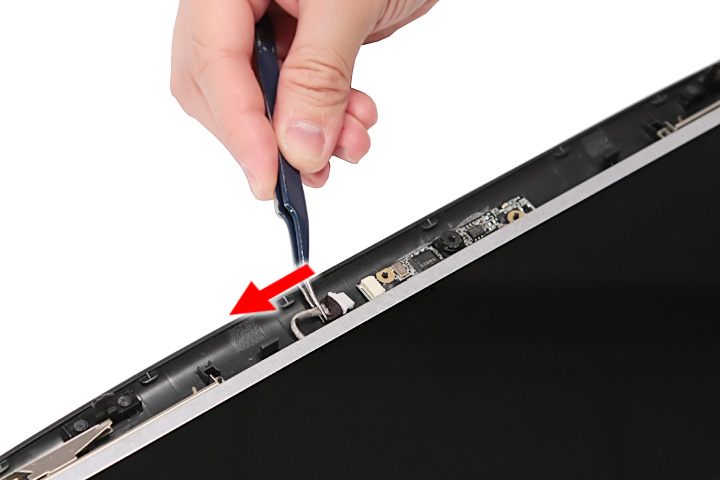

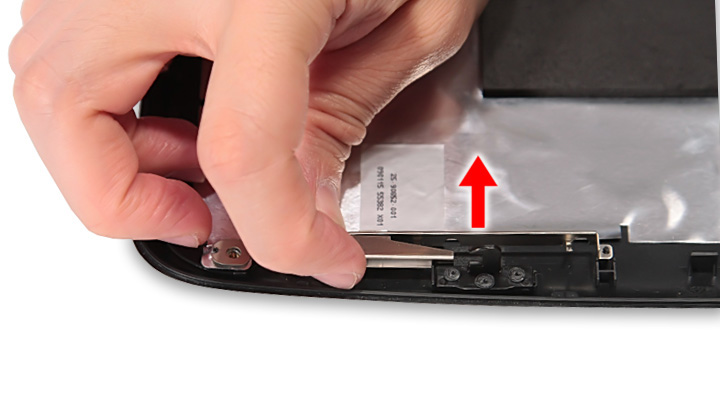

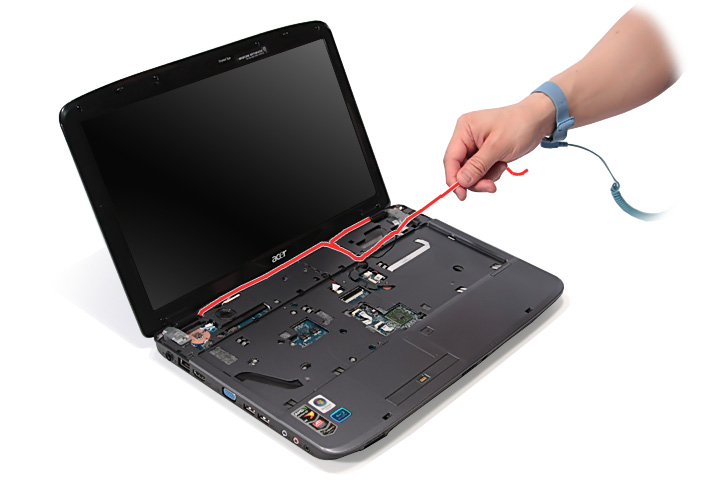

Осторожно вытащите антенные кабели через отверстие(я). Открепите защелки антенных кабелей.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (38)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (39)

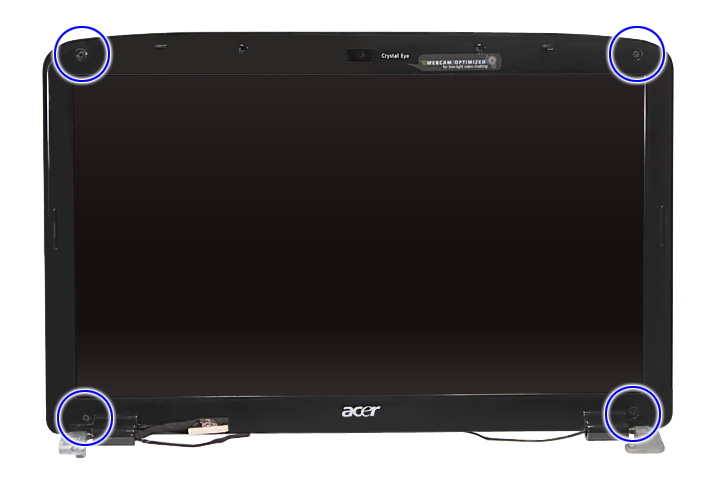

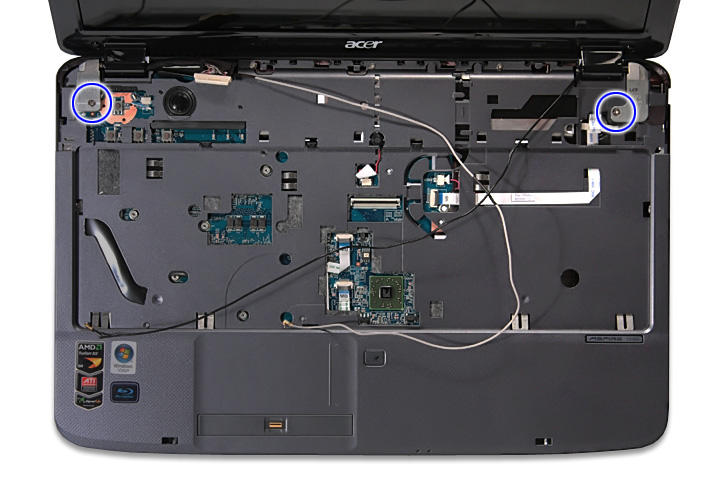

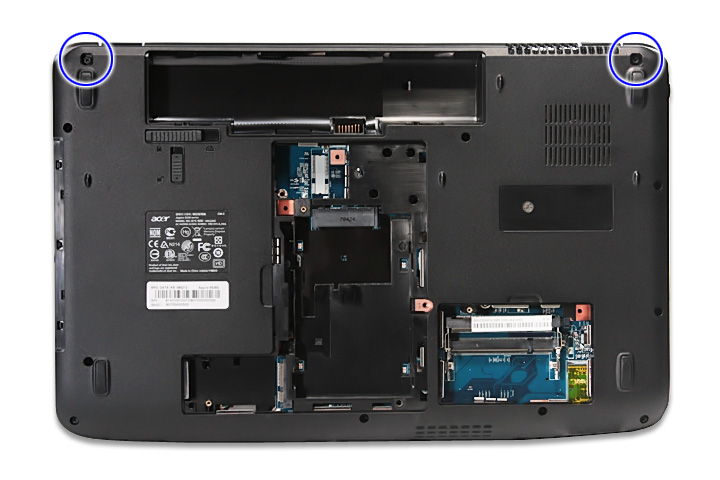

Переверните ноутбук и выкрутите два шурупа снизу левой и правой петель.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (40)

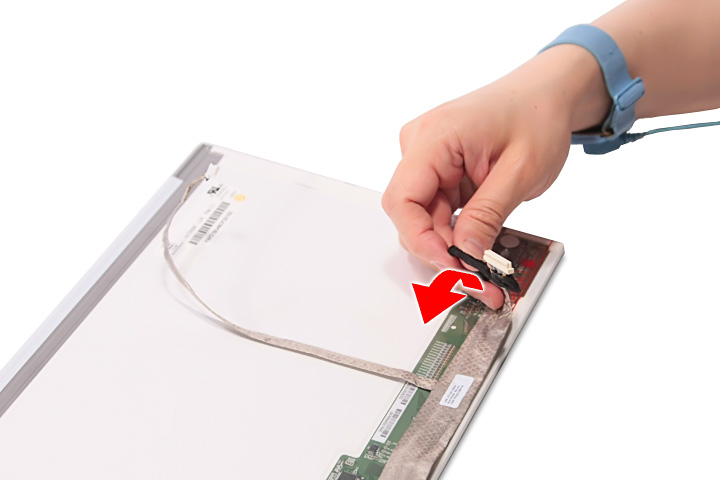

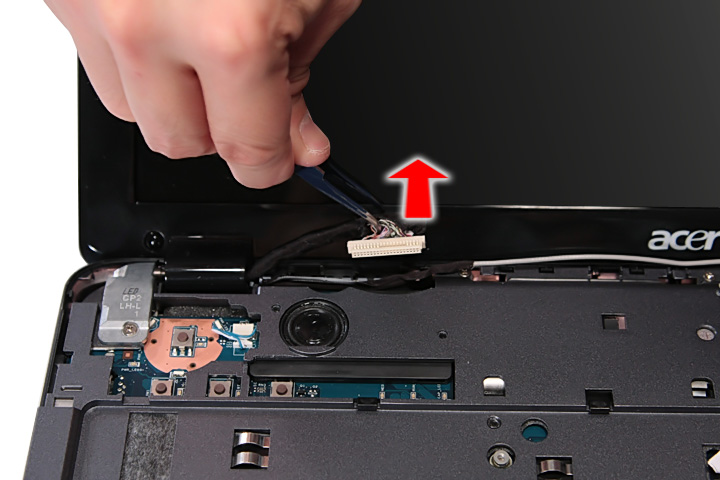

Отсоедините кабель ЖК-монитора от разъема на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (41)

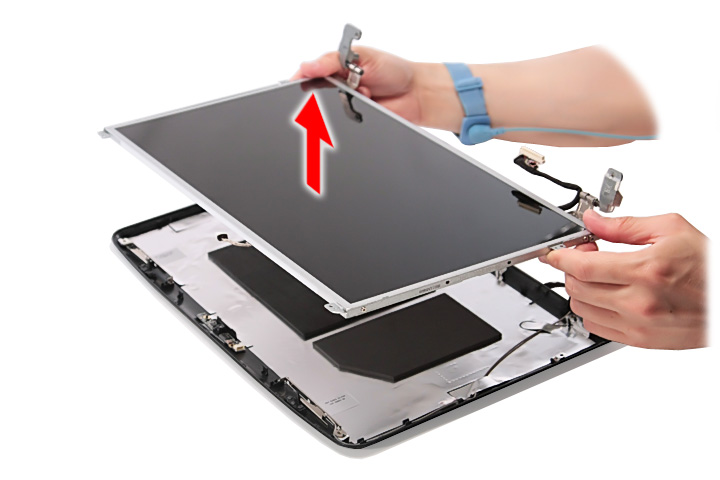

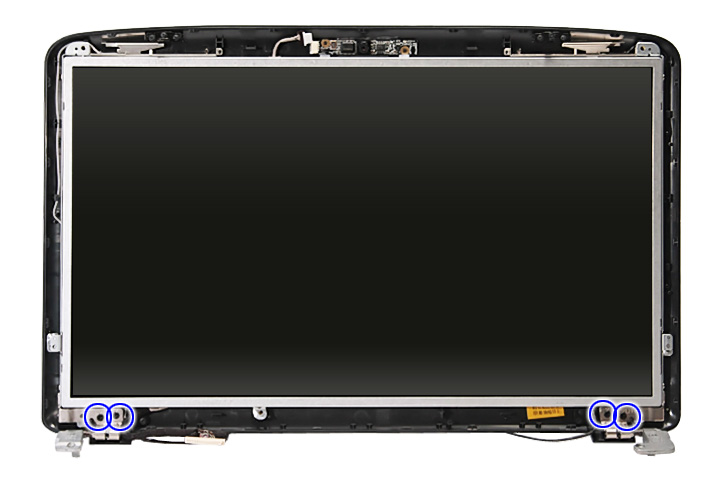

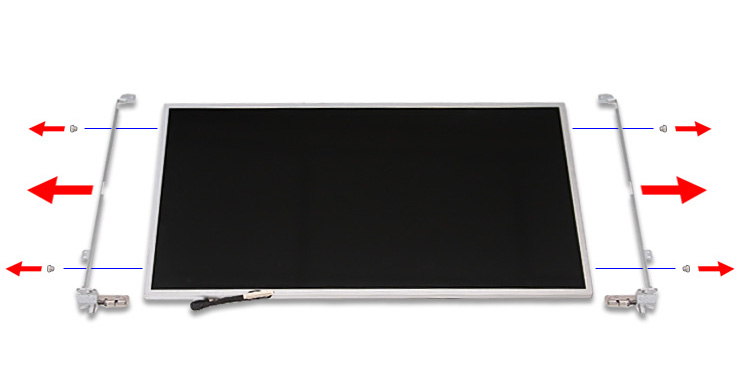

Выкрутите два шурупа левой и правой петель модуля ЖК-монитора.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (42)Осторожно снимите модуль ЖК-монитора с устройства.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (43)

ПРИМЕЧАНИЕ: Прикрепляя кабели обратно к устройству, имейте в виду, что их нужно уложить аккуратно.

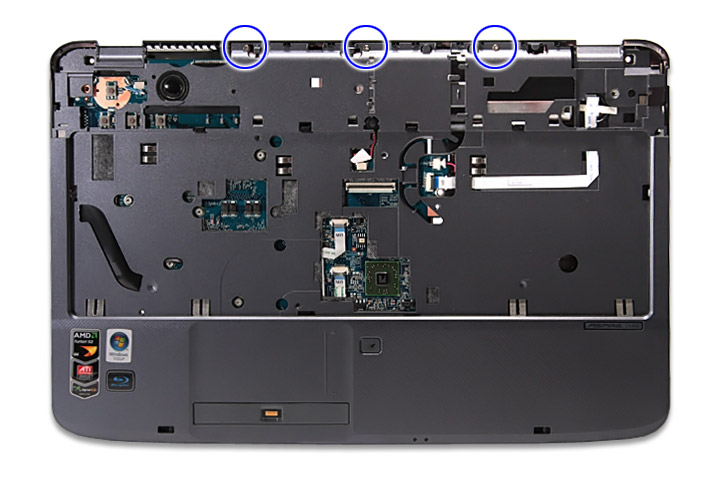

Теперь надо разобрать корпус ноутбука на верхнюю и нижнюю часть. Выкрутите три шурупа из торцевой панели ноутбука.

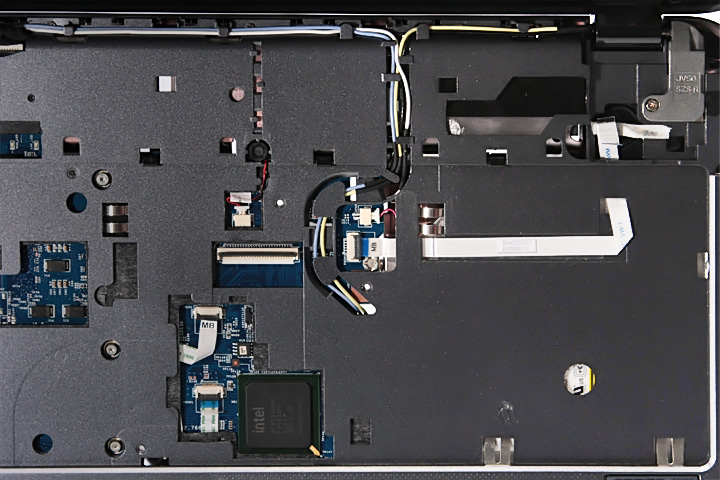

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (44)Откройте защелку и отсоедините шлейф платы кнопки громкости от разъема на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (45)

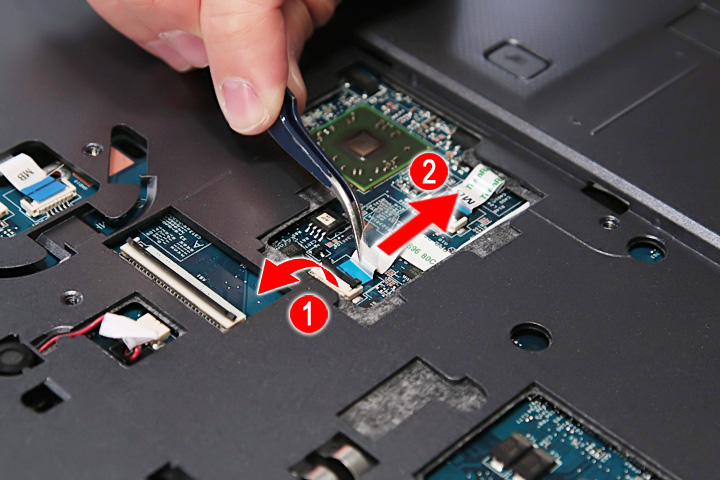

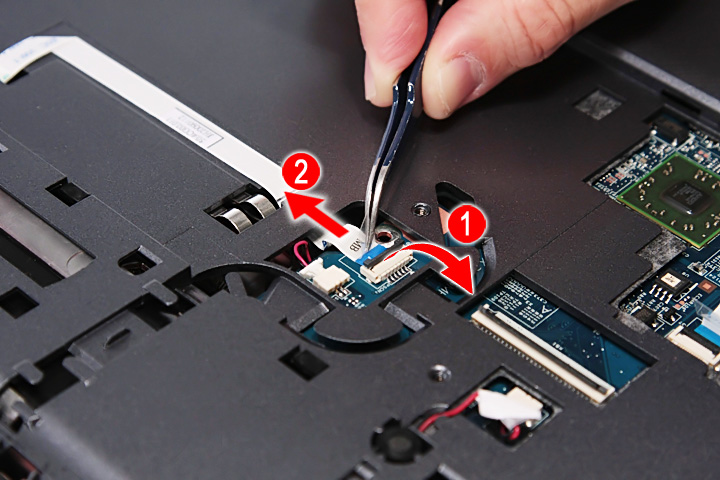

Откройте защелку и отсоедините шлейф тачпада от разъема TPCN1 на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (46)
Откройте защелку и отсоедините кабель устройства считывания отпечатков пальцев от разъема FPCN1 на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (47)

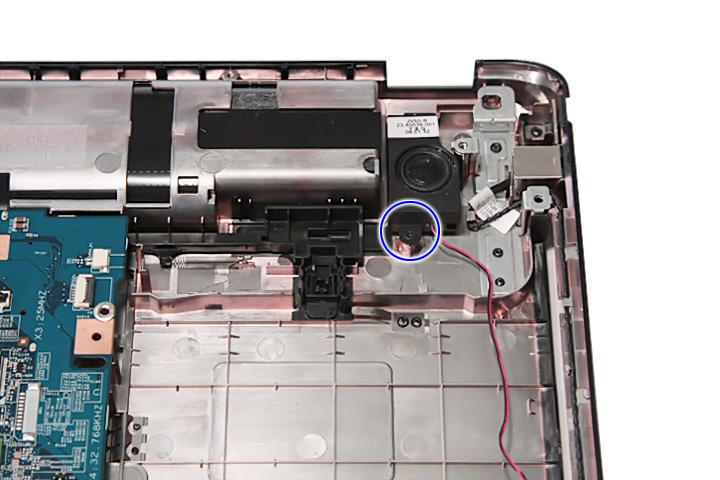

Отсоедините кабель динамика от разъема на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (48)

Отсоедините разъем микрофона от материнской платы и снимите микрофон.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (49)

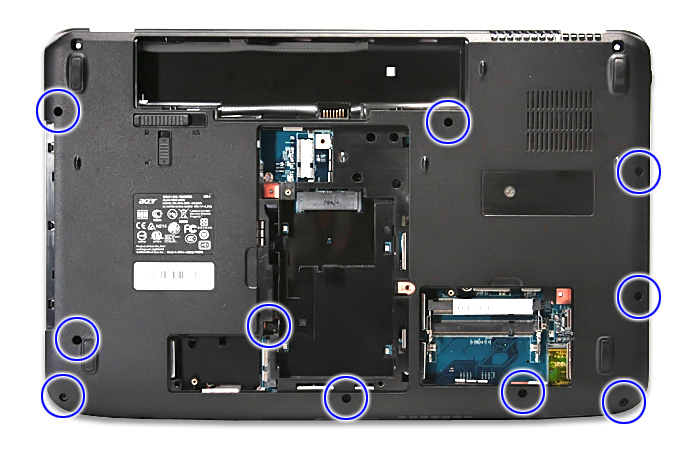

Выкрутите 10 шурупов крепления нижней части корпуса к верхней.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (50)

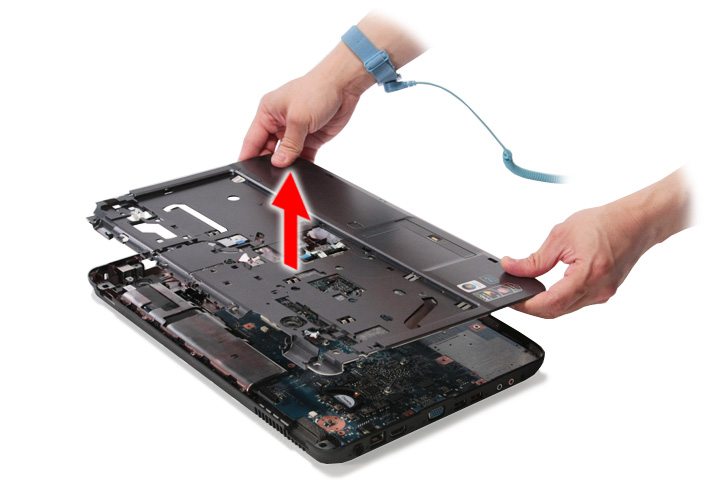

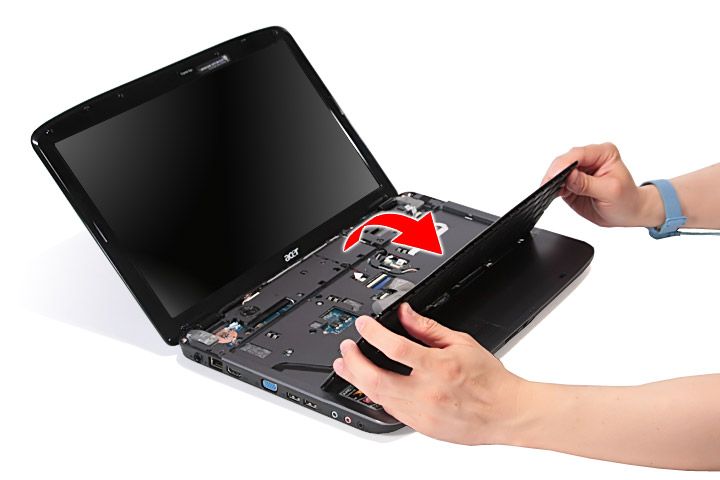

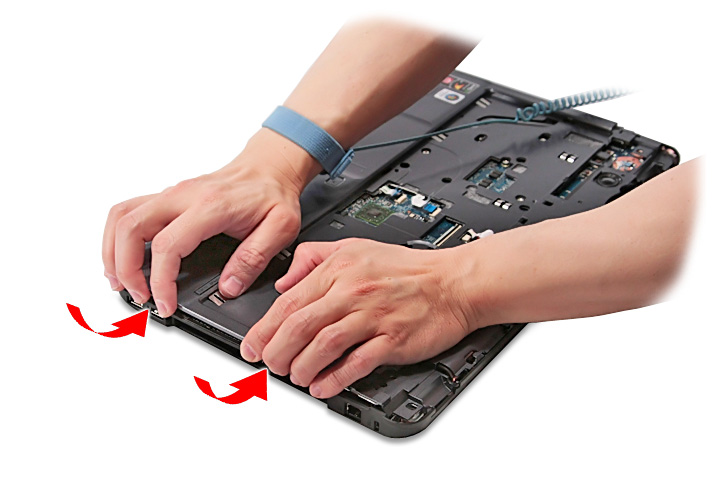

Осторожно открепите верхнюю часть корпуса от нижней.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (51)

Снимите верхнюю часть корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (52)

Поднимите фиксатор и отсоедините шлейф устройства считывания отпечатков пальцев от платы устройства считывания отпечатков пальцев.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (53)

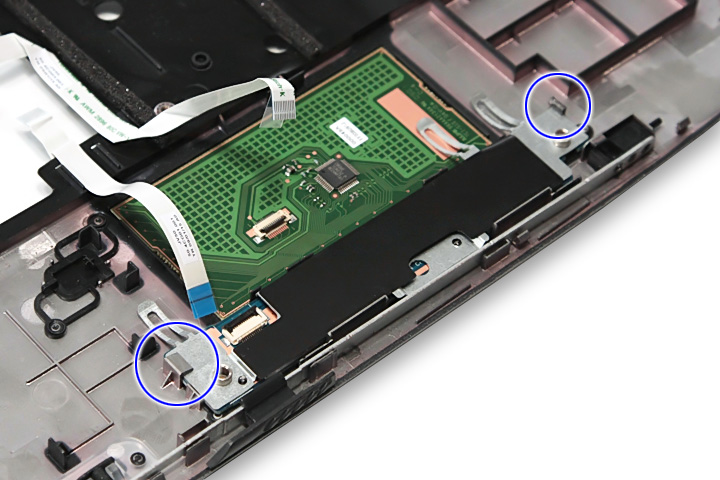

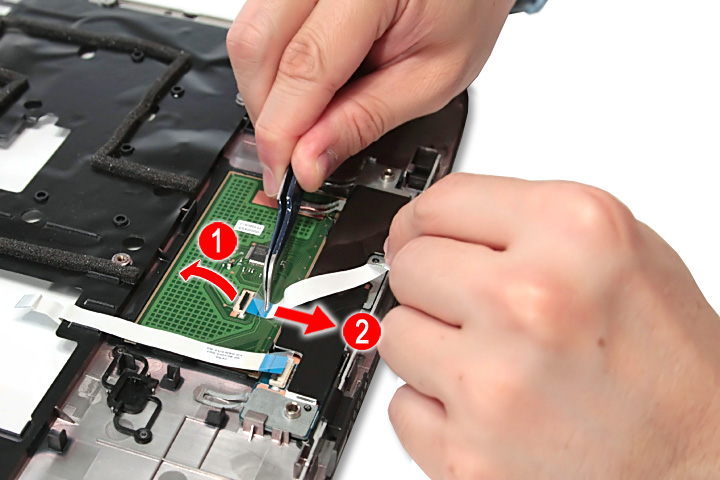

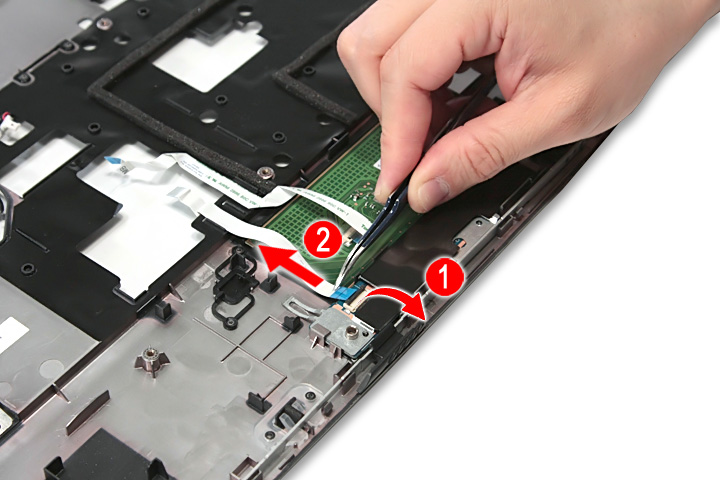

Поднимите фиксатор и отсоедините шлейф тачпада от платы тачпада.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (54)

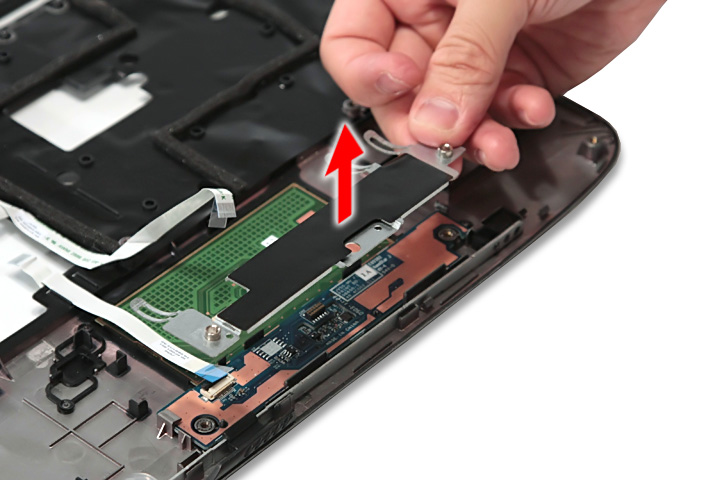

Открепите металлический держатель устройства считывания отпечатков пальцев от защелок и снимите его с верхней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (55)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (56)

Открепите плату устройства считывания отпечатков пальцев от защелок и снимите ее с верхней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (57)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (58)

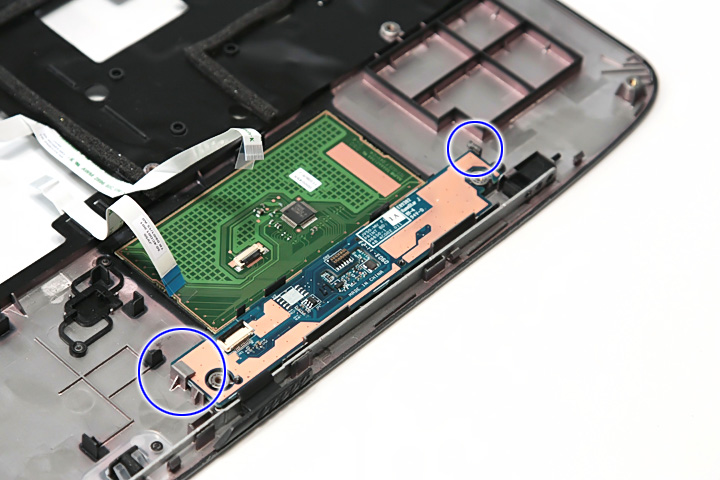

Подденьте плату тачпада, чтобы открепить ее.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (59)

ВНИМАНИЕ! Плата тачпада приклеена к верхней части корпуса, снимайте ее только в случае неисправности.

ПРИМЕЧАНИЕ: Печатная плата тачпада >10 см² обведена желтым прямоугольником на картинке выше. Пожалуйста, извлеките печатные платы и следуйте местным требованиям и правилам по утилизации.

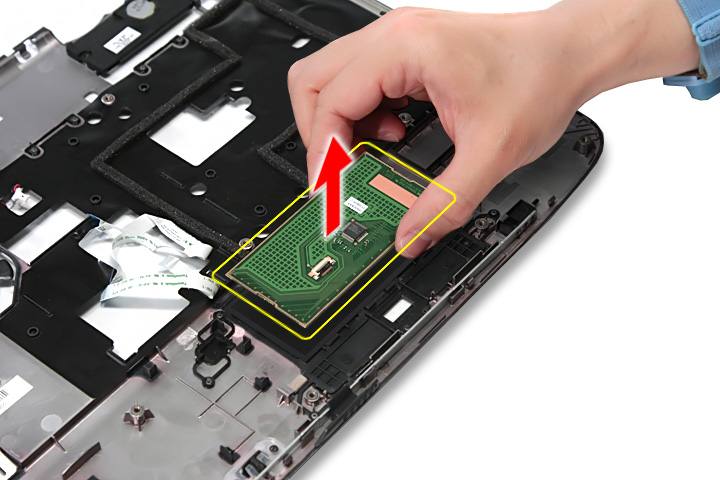

Снимите плату тачпада с верхней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (60)



ПРИМЕЧАНИЕ: Печатная плата тачпада >10 см² обведена желтым прямоугольником на картинке выше.  Пожалуйста, извлеките печатные платы и следуйте местным требованиям и правилам по утилизации.

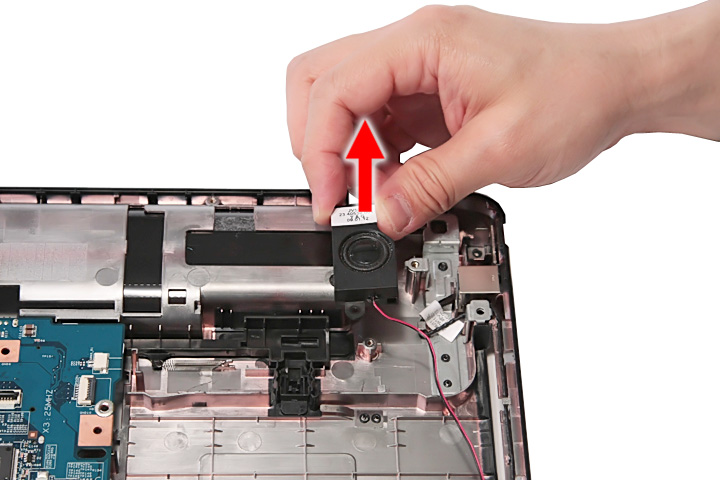

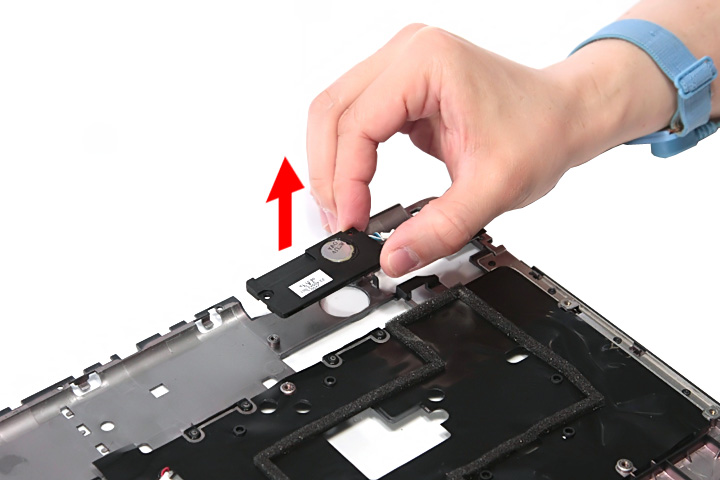

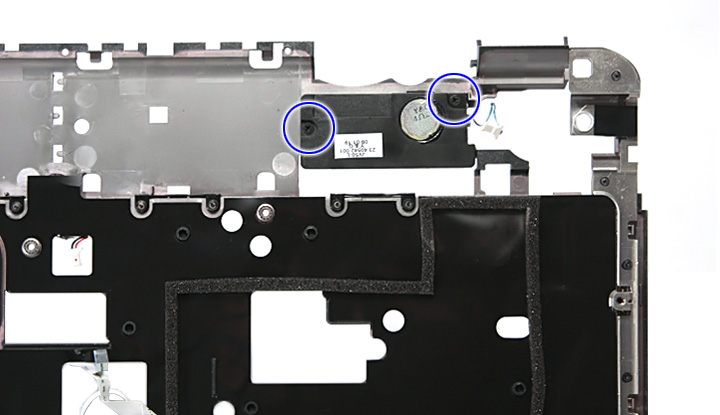

Выкрутите два винта крепления модуля левого динамика и снимите его с верхней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (61)

Снимите модуль левого динамика.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (62)

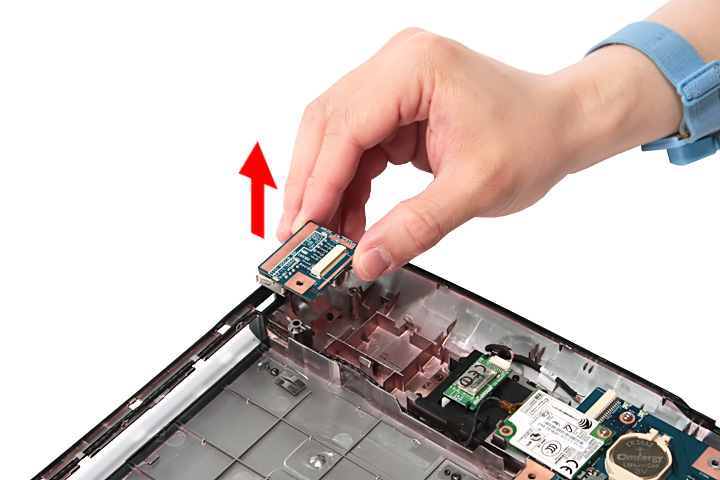

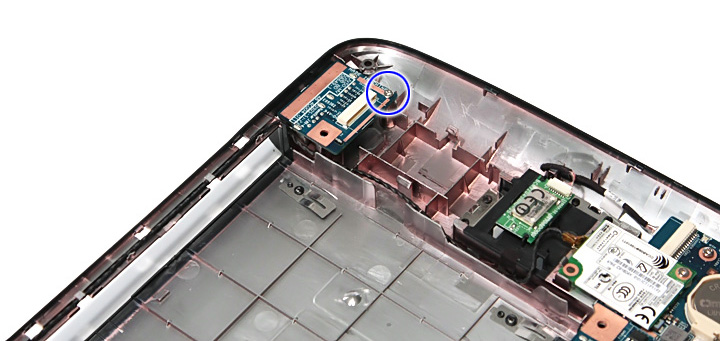

Отсоедините кабели от модуля платы USB.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (63)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (64)

Выкрутите винт крепления модуля платы USB к нижней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (65)

Снимите плату USB с нижней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (66)

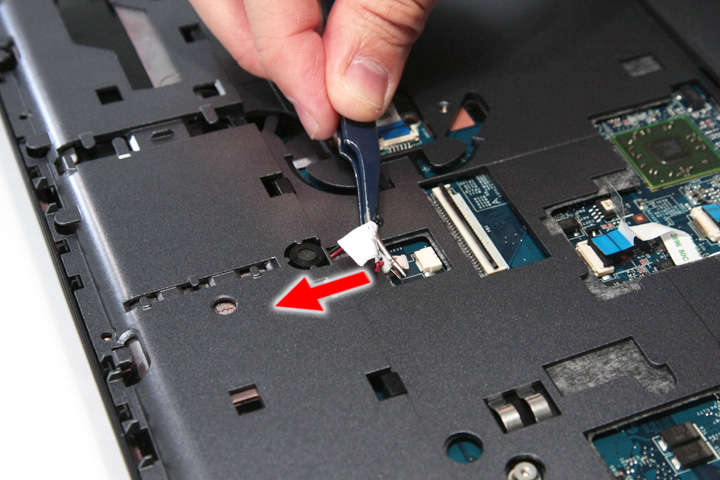

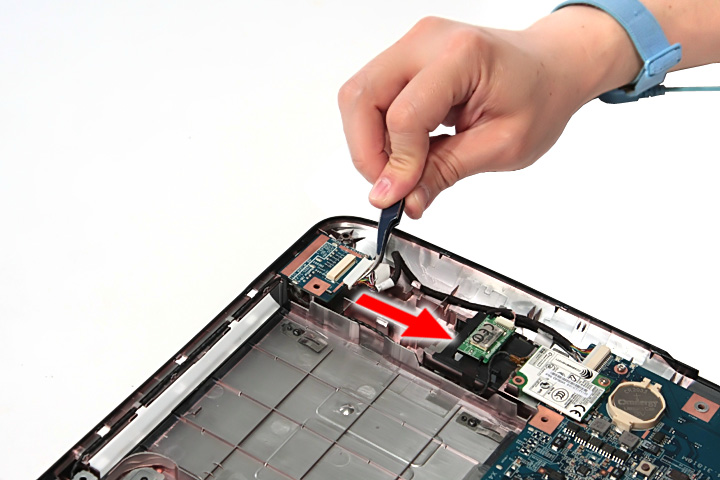

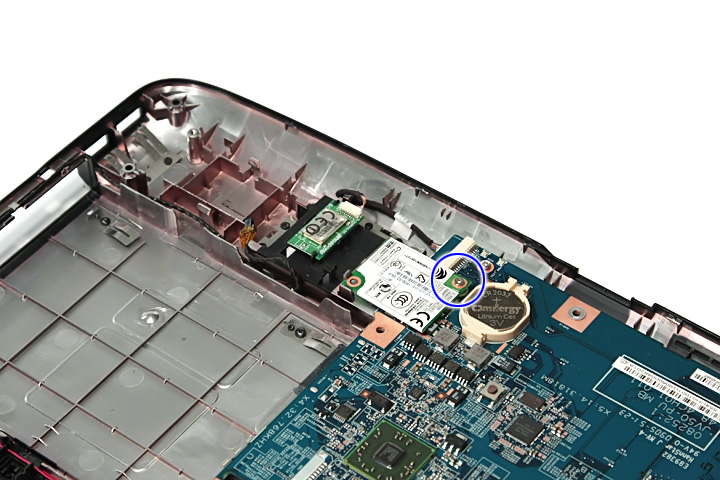

Отсоедините кабель модема от материнской платы.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (67)

Выкрутите винт крепления модуля платы модема к нижней части корпуса.



Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (68)

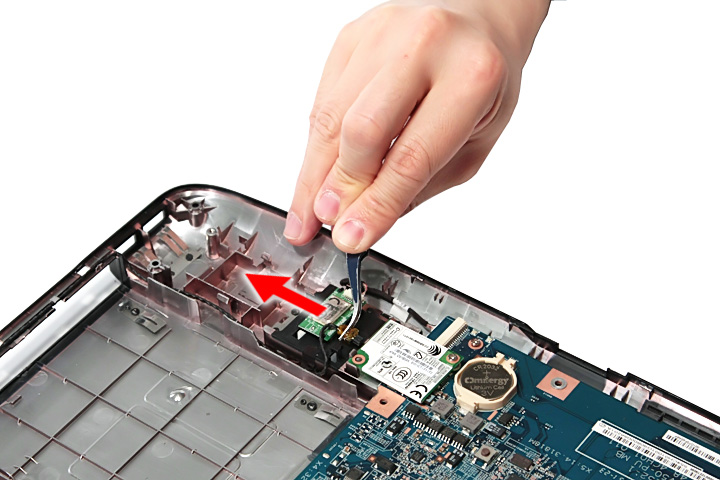

Открепите модуль платы модема от защелки и снимите его с нижней части корпуса.
Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (69)

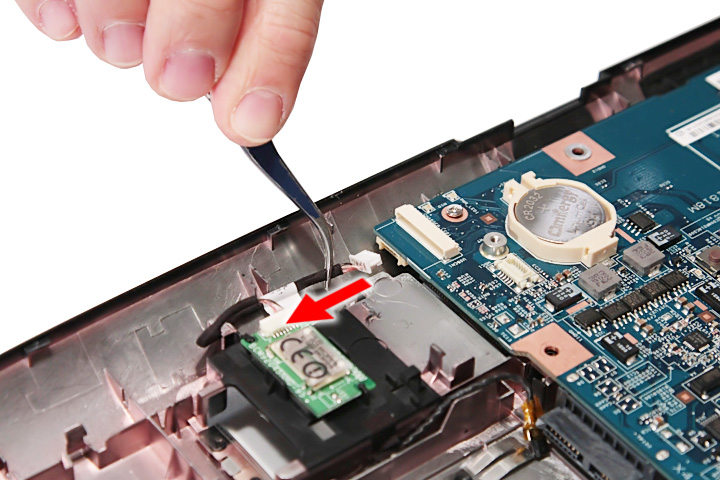

Отсоедините кабель Bluetooth от разъема на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (70)

Снимите модуль Bluetooth.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (71)

ПРИМЕЧАНИЕ: Будьте осторожны, снимая модуль Bluetooth – он приклеен.

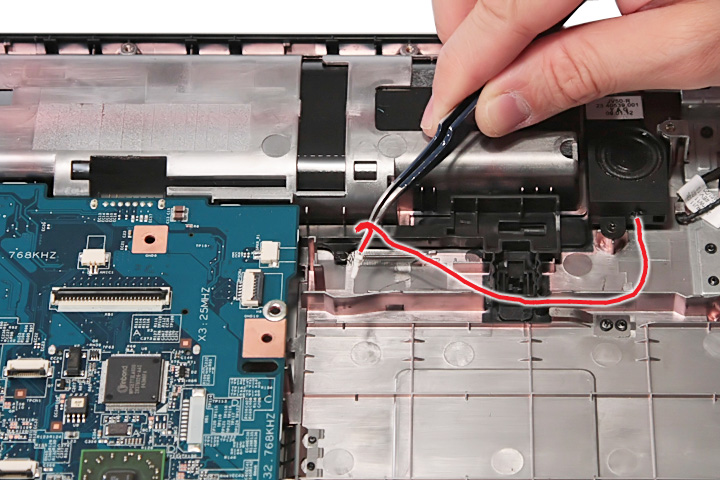

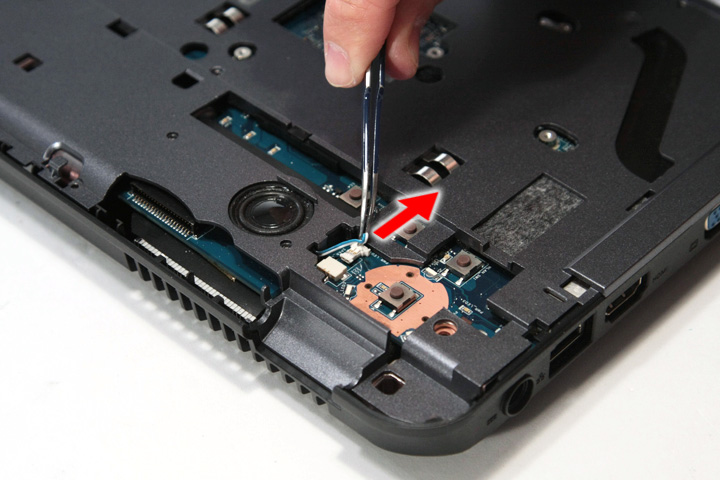

Открепите защелки кабелей правого динамика.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (72)

Отсоедините кабель динамика от разъема на материнской плате.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (73)

Выкрутите винт крепления модуля динамика и снимите его с нижней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (74)

Снимите модуль правого динамика.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (75)

Теперь надо снять материнскую плату.
Выкрутите винт крепления материнской платы.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (76)

ПРИМЕЧАНИЕ: Батарея энергонезависимой памяти (CMOS)/микросхемы часов обведена желтым кружком на картинке выше. Пожалуйста, извлеките батарею и следуйте местным требованиям и правилам по утилизации.

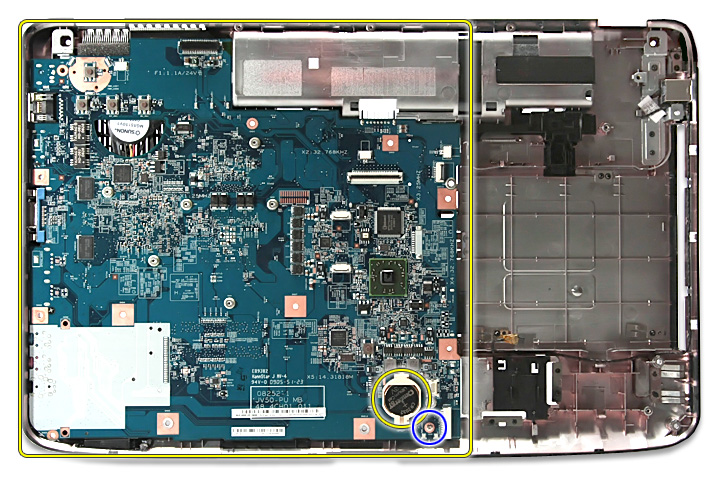

ПРИМЕЧАНИЕ:Печатные платы >10 см² обведены желтым прямоугольником на картинке выше.  Пожалуйста, извлеките печатные платы и следуйте местным требованиям и правилам по утилизации.

Аккуратно отделите материнскую плату от нижней части корпуса.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (77)

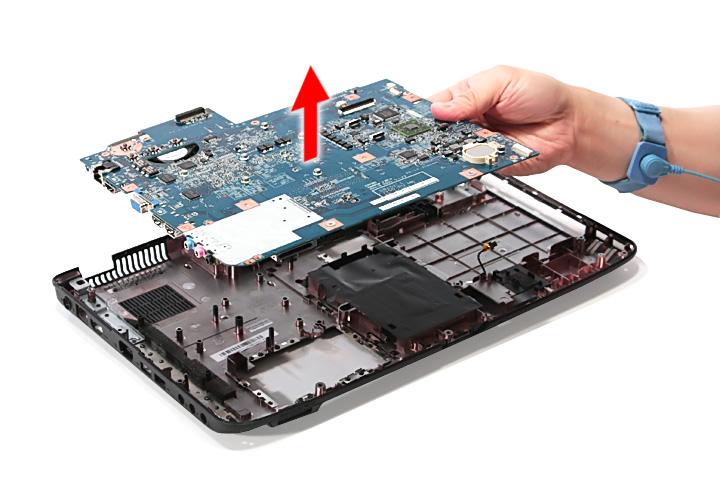

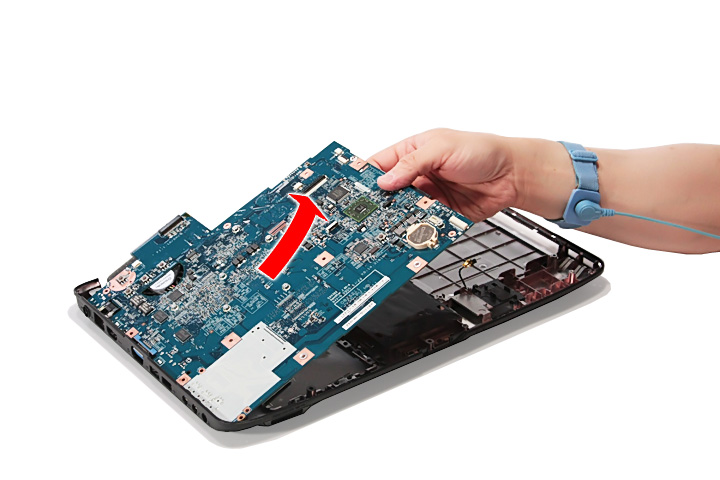

Осторожно снимите материнскую плату.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (78)

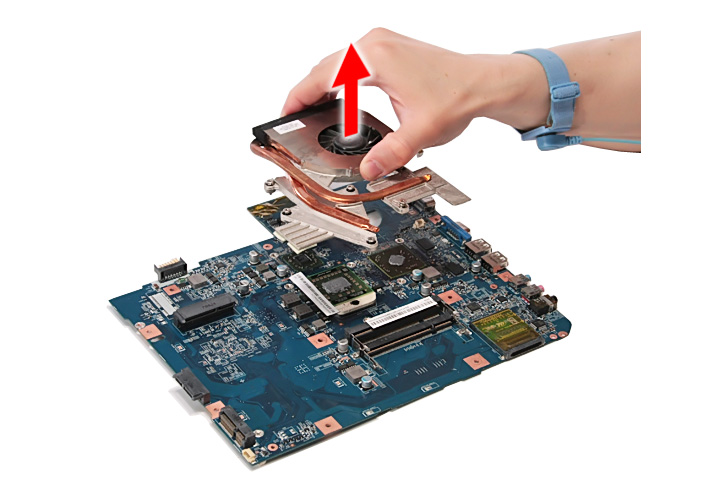

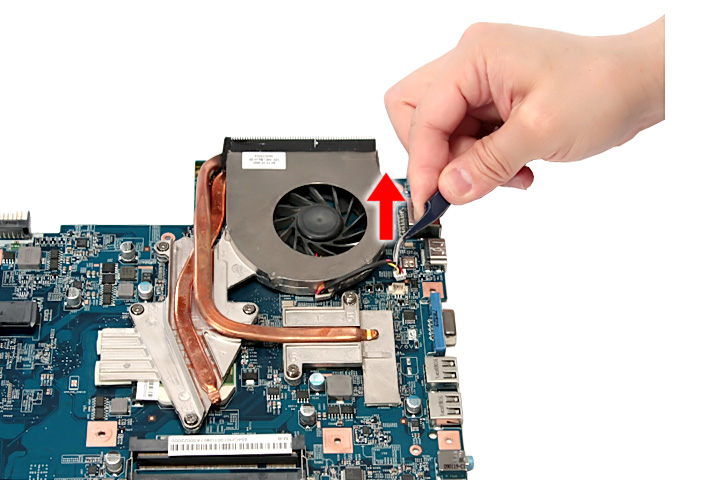

Теперь снимем модуль радиатора.

ПРИМЕЧАНИЕ: Есть две версии модулей радиатора. В этом разделе мы будем рассматривать модуль для моделей ноутбуков с дискретной графикой.

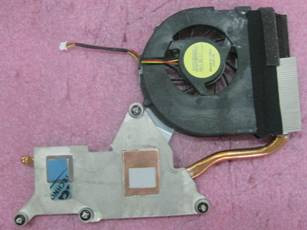

Радиатор для моделей со встроенной графикой с архитектурой объединенной памяти (UMA) выглядит так:

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (79)

Отсоедините разъем радиатора от материнской платы.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (80)

Выкрутите 6 винтов крепления модуля радиатора в порядке, указанном на картинке.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (81)



ПРИМЕЧАНИЕ: В серии Aspire 5738G/5738ZG/5738Z/5738/5338 используется видеокарта NVidia, а в серии Aspire 5536/5536G/5236 Series – видеокарта ATI.

Осторожно снимите модуль радиатора.



Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (82)

Снимаем центральный процессор.

ПРИМЕЧАНИЕ: В серии Aspire 5738G/5738ZG/5738Z/5738/5338 используется процессор Intel®, а в серии Aspire 5536/5536G/5236 Series – процессор AMD®. Но для всех моделей процессоров процесс разборки один и тот же.

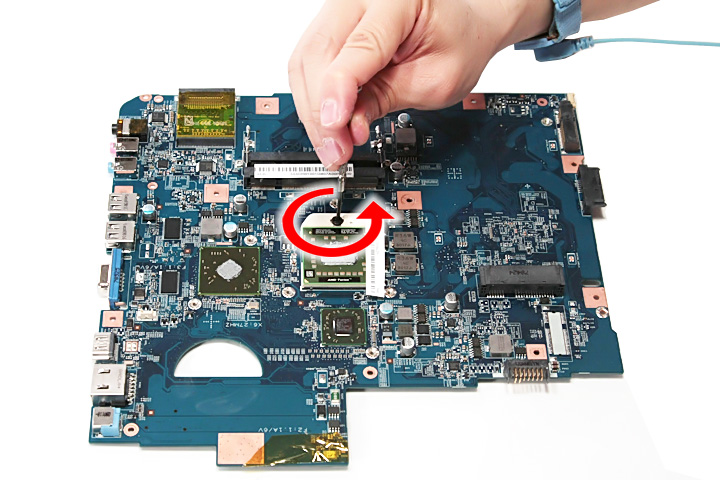

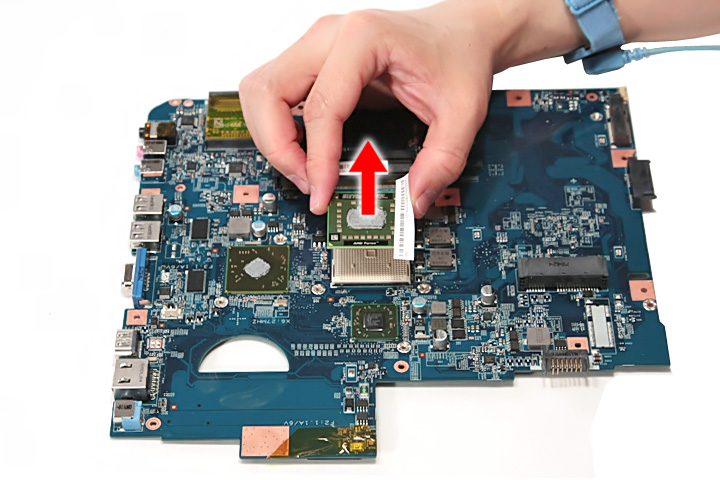

С помощью плоской отвертки поверните защелку разъема центрального процессора против часовой стрелки, чтобы открепить процессор.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (83)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (84)

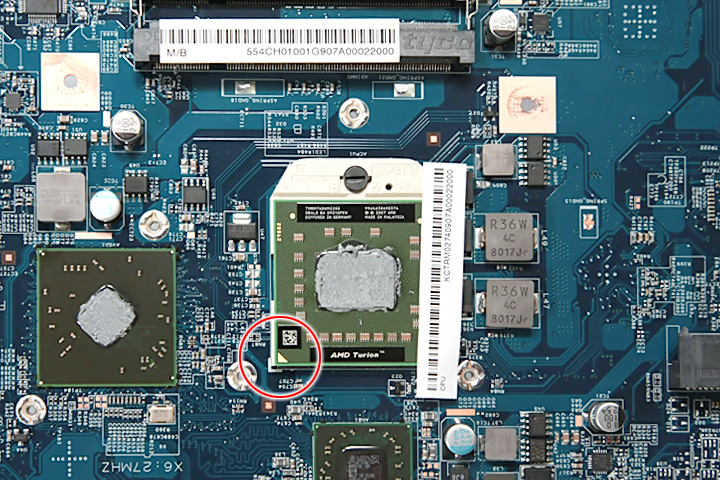

ПРИМЕЧАНИЕ: Обратите внимание при установке процессора обратно: PIN 1 располагаем в том углу, как показано на картинке.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (85)

Теперь разберем модуль ЖК-монитора.

Снимите 4 заглушки винтов сверху и снизу рамки ЖК-экрана.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (86)

Выкрутите 4 винта на модуле ЖК-монитора, как показано на картинке.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (87)

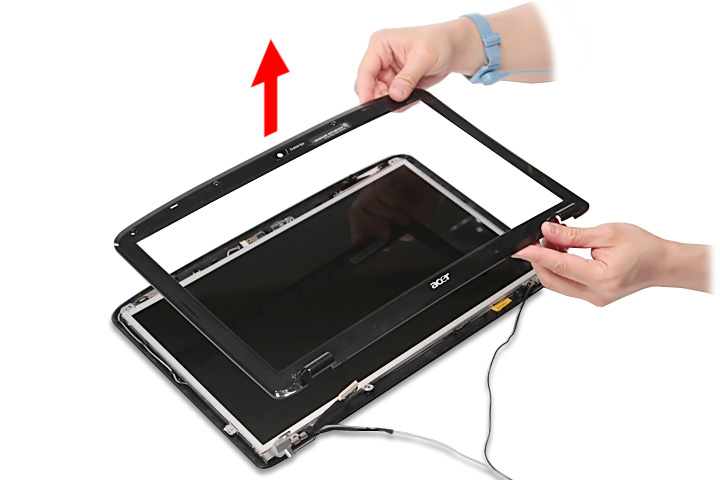

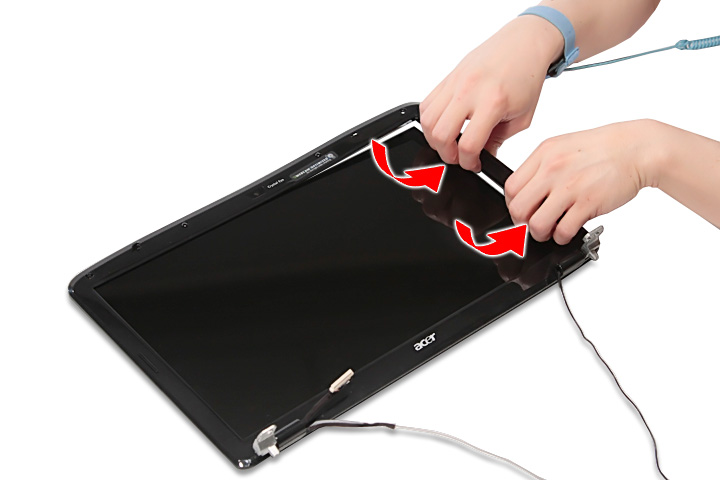

Осторожно подденьте и снимите рамку ЖК-экрана с ЖК-панели.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (88)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (89)

Теперь надо снять ЖК-панель с держателями.

Отсоедините кабель от веб-камеры.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (90)

Выкрутите 4 винта крепления ЖК-панели.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (91)

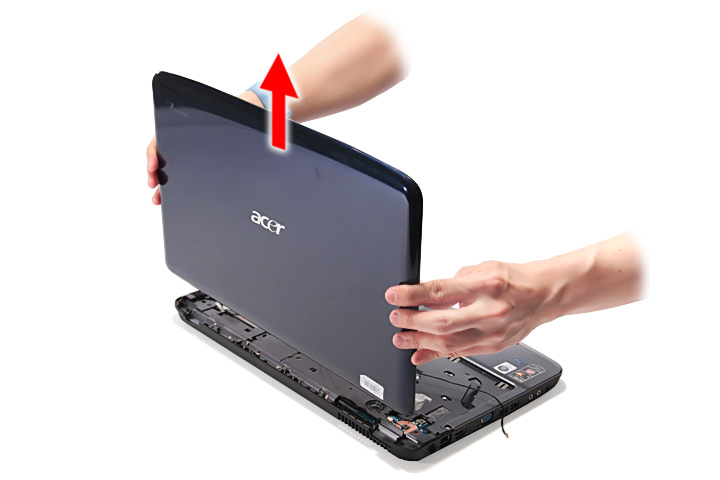

Снимите ЖК-панель с держателями с крышки монитора.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (92)

Выкрутите 4 винта крепления левого и правого держателя ЖК-панели и снимите держатели.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (93)

Теперь надо открепить шлейф.
Отсоедините все полоски скотча и кабели, приклеенные к ЖК-панели.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (94)

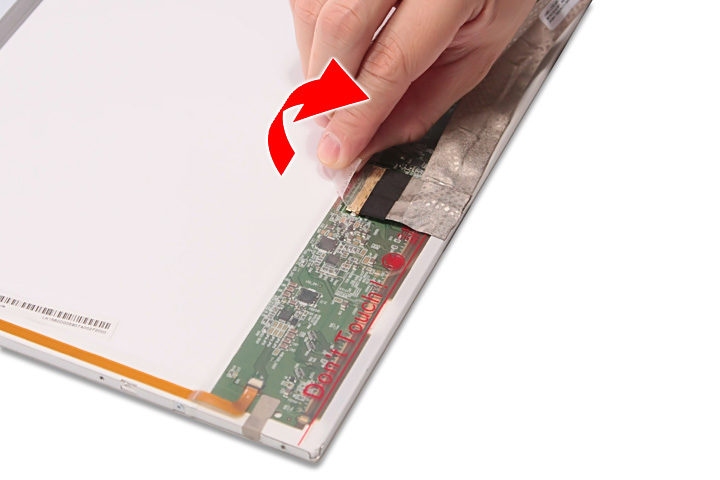

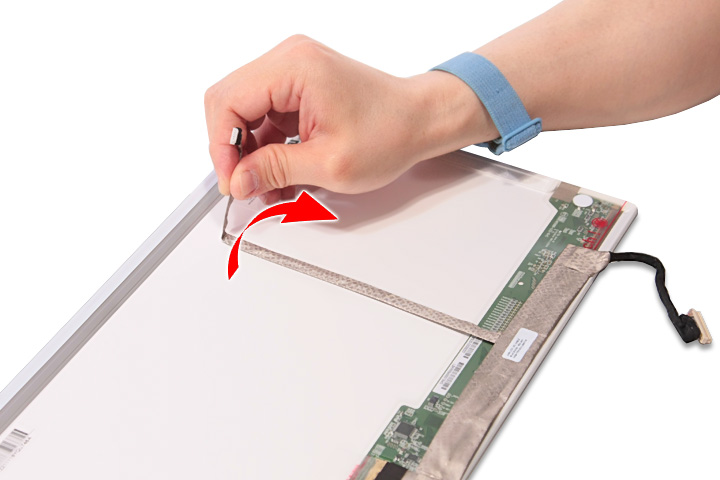

Отсоедините шлейф от ЖК-панели.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (95)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (96)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (97)

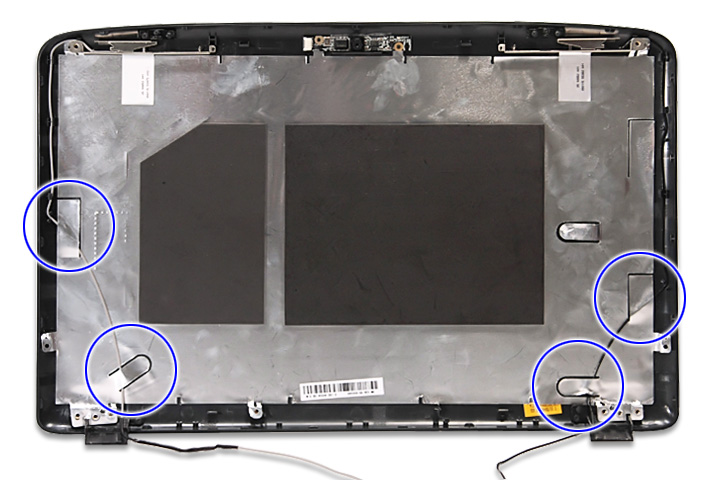

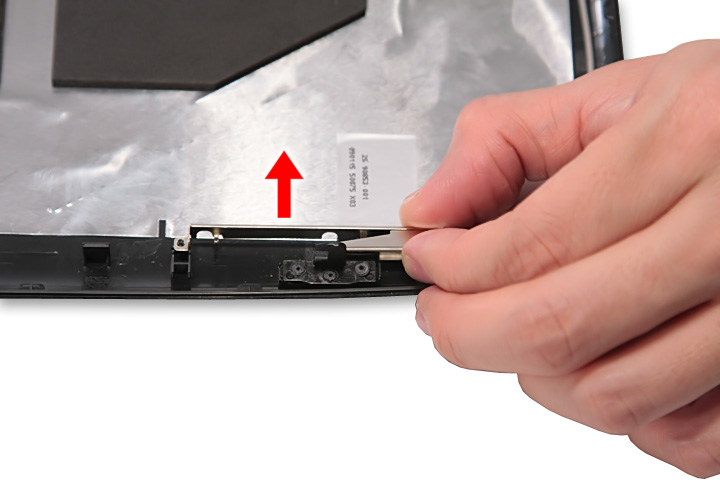

Снимаем антенны. Открепите алюминиевую фольгу от антенных кабелей.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (98)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (99)

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (100)

ПРИМЕЧАНИЕ: Не нужно снимать антенну без крайней необходимости ее замены.

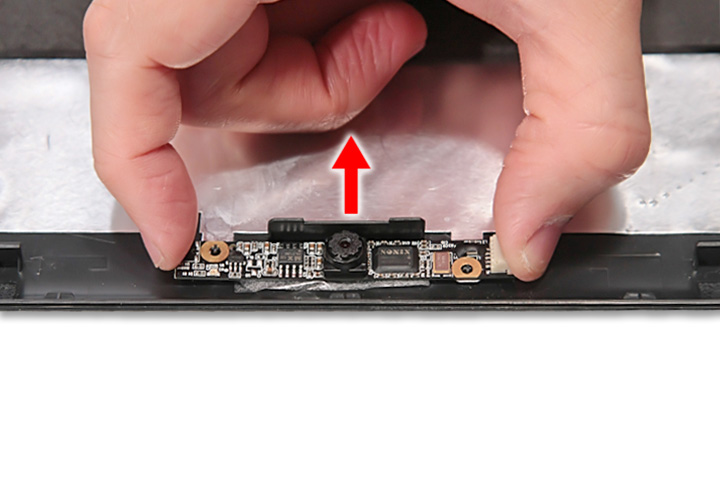

Теперь надо снять веб-камеру. Снимите модуль веб-камеры с крышки ЖК-монитора.

Как разобрать ноутбук Acer Aspire 5738G/5738ZG/5738Z/5738/5338, Aspire 5536/5536G/5236 (101)

Разборка завершена. Сборку производить в обратном порядке.

Если вам понравилось, пожалуйста, не поленитесь кликнуть «мне нравится» или «поделиться» или «+1» чуть ниже, или кинуть ссылку на статью в свой блог или форум. Спасибо :)

Вы можете оценить эту статью: 12345

Загрузка...

Комментарии приветствуются (уже оставили 35 комментариев)
  1. avatar Петр:

    Огромное спасибо!!! Разместил Вашу страницу в закладки, очень полезный ресурс в сети Интернет.
    С помощью Ваших рекомендаций удалось разобрать до основания 5738ZG. Что позволило самостоятельно устранить повреждение на LCD матрице (заводской брак, плохая пайка провода питания, грелся контакт до черноты на экране, левый нижний угол), а также заодно почистить куллер, который был забит пылью полностью, фактически не функционировал. Сделал для себя вывод что как минимум раз в 2 года необходимо в обязательном порядке выполнять разборку ноутбука и чистить компоненты, особенно куллер охлаждения.

  2. avatar Мурад:

    Большущее спасибо за статью! Вот и не думал, что смогу самостоятельно разобрать свой ноутбук, но с помощью этой статьи смог. Разобрал, почистил кулер от пыли, очистил чипы и контакты охлаждения на кулере от заводской термопасты и нанес новую термопасту (КПТ-8, хотя хотелось бы попробовать Titan). Единственное, не понял, почему в моем ноуте Acer Aspire 5738ZG шлейф прямо под шлейфом тачпада от разъема TPCN1 (шлейфы идентичны друг другу) на материнской плате не присоединен к своему гнезду? Никто мой ноут до меня не разбирал. Это заводской брак или не предусмотрено в моей сборке?

  3. avatar Виктор:

    Спасибо за инструкцию, сначала думал нести в сервис, но у нас в городе никто ноутбуки не разбирает. Сегодня уже второй раз разбирал свой бук по ваше инструкции.

  4. avatar Алексей:

    Спасибо за инструкцию!!! Ноутбук Acer Aspire 5738G начал грется и отключатся. После замены термопасты и очистки системы охлождения всё заработало как положено. Разборка и сборка обратно заняла 1.5 часа. Ещё раз спасибо!!!

  5. avatar Вячеслав:

    Спасибо! Очень помогли! 5536g разобран, почищен, собран, больше не греется! А то приходилось ставить на подножки и устраивать обдув при помощи домашнего вентилятора), лень было разбирать. Кстати, временной мерой может быть прочистка решетки отверстия продува (где установлен вентилятор), не разбирая, маленьким канцелярским ножичком, например (там нечего повредить).

  6. avatar ds:

    Петр, Виктор, Алексей, Вячеслав — спасибо что зашли, удачи вам и вашим ноутбукам!
    Мурад, скорее всего да — брак.

  7. avatar Богдан:

    А вот не подскажите, на днище сделаны специальные вентиляционные отверстия, сколько я не встерчал моделей этой линейки, так их нет!!! Какую конкретно модель разбирали в данном «факе» ? Просто я ищю такую крышку, очень хотелось бы её приобрести.

  8. avatar Александр:

    Обращаю ВАШЕ! внимание у меня acer 5738zg и на нём—ATI RADEON HD-4570-512mb.Нижняя крышка под куллером без отверстий-это заводской брак

  9. avatar Александр Казаев:

    Разобрал, заменил пасту, собрал, работает… Но! Греется, зараза… Под одним из трех охлаждаемых элементов паста была засохшая. Ощущение, будто плохой контакт с радиатором. Кулер не разбирал, не знаю, что там внутри. В целом машина чистая. Проработала примерно два года. Шо, це таке??? Подскажите.

  10. avatar Иван:

    Вот вентилятор и надо было разобрать, в нем вся грязь скапливается.

  11. avatar Нурбек:

    Спасибо за инструкцию! Ноутбук Acer Aspire 5738G.

  12. avatar MiD:

    ребят большое спс. если честно я не знаю сколько времени голову ломал

  13. avatar Алексей:

    Спасибо за инструкцию. В последнее время при большой загрузке ноутбук перегревался и отключался, задняя крышка сильно грелась. Разобрал почистил вентилятор, заменил пасту. проблема исчезла.

    Есть пара вопросов.
    При разборке обратил внимание на следующее:
    1. На моем ноутбуке нет вентиляционных отверстий на крышке под жестким диском.
    2. Как-то подозрительно выглядит вентиляционная решетка под вентилятором. Решетка продавлена в корпусе, но сквозных отверстий нет…
    Это заводской брак или так задумано? у меня 5738G-754G32Mi

  14. avatar антон:

    сапсибо, за столь подробную инструкцию

  15. avatar Logoner:

    Спасибо! Пересобрал по вашей статье (сборка в обратном порядке), остались только две черные шайбочки (х.з. откуда, видимо где-то фиксировали маленькие винтики винтики, судя по диаметру. Ну и хрен с ними.) Сейчас попробую снова запустить… Не помогло :( Все равно спасибо за сайт!

  16. avatar Logoner:

    Проблема была в недовоткнутой оперативке! Все норм! :)

  17. avatar Roman Paulov:

    Нурбек вам спасибо что зашли, удачи!

  18. avatar ОЛЕГ:

    СПАСИБО!!!!!

  19. avatar Roman Paulov:

    ОЛЕГ, вам спасибо что зашли )

  20. avatar Roman Paulov:

    Ольгя, заходите еще :)

  21. avatar Андрей:

    Спасибо за инструкцию!
    Как снимается процессор написали, а как заменить видеокарту? Geforce g105m на 5738zg

  22. avatar Roman Paulov:

    Андрей, тут чип видюхи распаян.

  23. avatar Мурад:

    привет, Роман! спасибо за инструкцию. уже несколько раз с ее помощью разбирал свой 5738ZG и чистил от пыли, заменял термопасту. но недавно с моим ноутом приключилась новая проблема. я предпочитаю подключать к ноуту HDMI-кабель и смотреть на большом телевизоре фильмы, интернет-каналы и пр. Естественно, видеокарта греется прилично. так вот у меня периодически выключался из-за перегрева ноут. я чистил ноут, менял термопасту — помогает на месяц максимум. но однажды после очередного отключения ноута, сзади со стороны радиатора потекла прозрачная жидкость. тронул пальцем — немного маслянистая, быстро засохла и стала белая, как будто парафин, и трескается также легко. мне умные люди подсказали, что это жидкость из тепловых трубок, посоветовали их заменить. я через пару дней вскрыл ноут основательно. но трещин на медных трубках охлаждающей системы не нашел, правда стенка медной трубки со стороны решетки была черной как будто после пожара (соскабливается ножом до меди). после прочистки ноут продолжает работать, температуры графа и проца в рабочем режиме 65-70С.
    короче, думаю купить ноут с хорошей системой охлаждения, который не испугается соединения с ТВ. Что посоветуете до 30 т.р.?

  24. avatar Азамат:

    Брат большое тебе спасибо! Ты реально крут!

  25. avatar Николай:

    Огромнейшее спасибо!

  26. avatar iosif:

    Спасибо очень полезно. Побольше бы таких статей.
    имею 3 ноута Асер : 3570, 5740 и 7620. если б еще на другие модели была аналогичная инфа… .

  27. avatar Роман:

    Подскажите пожалуйста размеры винтиков используемые в этим моделях.

  28. avatar Дан Лисичкин:

    Здравствуйте, у меня aspire 3739g. Очень срочно нужна распиновка контактов на питание аккумулятора, чтоб питанием на контакте было с силой тока не меньше 500 mA, или подскажите откуда можно взять на материнке, кроме юсб, и исключая разъём для tv-тюнера,10 v с силой тока не меньшей 500mA?

  29. avatar Саша:

    Ноут чистил по аналогичной схеме. термопрокладки были пересохшие, заменил на самодельные — бинт+термопаста. Первый раз результат был отличным. Второй раз не угадал с пропорциями бинт/термопаста и греется хуже, чем было. Подскажите толчину термопрокладок(Aspire 5732ZG). Есть ли смысл вместо тепмопрокладок ставить медные пластики? и какой толщины?
    спасибо!

  30. avatar Игорь:

    Хороший перевод официальной инструкции Acer Aspire, и картинки все оттуда. Это не есть авторская статья, но все равно спасибо.

  31. avatar Реваз Милорава:

    Приветствую!
    Что делать если не функционирует дисплей? Перед разборкой все работало. Шлейф проверил, все в порядке. Есть какие-нибудь объяснения или рекомендации?

  32. avatar Реваз Милорава:

    Если есть возможность пришлите вконтакте. Так удобнее. Реваз Милорава город Кола

  33. avatar Василь:

    А у меня Acer aspire 5738 PZG. Видеокарта ati radeon.

  34. avatar Олег Погостин:

    Очень благодарен за статью. Шлейф матрицы к материнке подприжал, т.к. отошёл не много. Вся работа заняла 3 минуты, ну и на ознакомление с вашей, абсолютно понятной, инструкцией, 20-30 мин.

Добавить комментарий

Ваш e-mail не будет опубликован.

Получать новые комментарии по электронной почте. Вы можете подписаться без комментирования.
