Как разобрать телефон Nokia 5530 Xpress Music

Разбираем телефон Nokia 5530 Xpress Music

Как разобрать телефон Nokia 5530 Xpress Music

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

отвертка Torx PlusTX4 отвертка Torx Plus
отвертка Torx PlusTX6 отвертка Torx Plus
Инструмент для разбора корпусов аналог SRT-6 или медиаторИнструмент для разбора корпусов аналог SRT-6 или медиатор

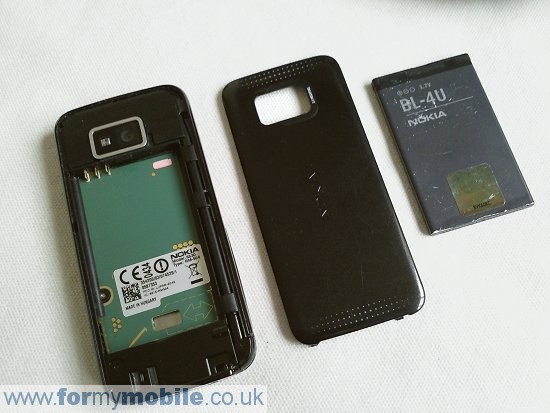

Снимите заднюю крышку, достаньте аккумулятор, симку и карту памяти.

Как разобрать телефон Nokia 5530 Xpress Music

Затем нужно снять пластмассовую окантовку вокруг экрана. Используйте инструмент для разбора корпусов (или кредитку) для этого. Вставте инструмент для разбора корпусов в щель между корпусом и окантовкой и проведите по периметру.

Как разобрать телефон Nokia 5530 Xpress Music

Должно получиться так.

Как разобрать телефон Nokia 5530 Xpress Music

Поверните телефон правой стороной к себе как показано на фотографии. Сенсорный экран держится на 5 защелках. Отогните все, начиная с нижней и откиньте экран справа налево. Будьте осторожны, экран соединен с материнской платой шлейфом, который легко можно повредить.

Как разобрать телефон Nokia 5530 Xpress Music

Должно получится вот так. Сенсорный экран еще соединен с телефоном, будьте осторожны.

Как разобрать телефон Nokia 5530 Xpress Music

Теперь можно снять матрицу. Матрица держится на маленьком кусочке двустороннего скотча, вставьте кредитку под матрицу, и осторожно надавливая на матрицу кредиткой освободите её.

Как разобрать телефон Nokia 5530 Xpress Music

Откиньте матрицу вверх. Должно получится вот так.

Как разобрать телефон Nokia 5530 Xpress Music

Матрица еще соединена с телефоном шлейфом. Откиньте розовую часть коннектора вверх, и осторожно вытяните шлейф из коннектора.

Как разобрать телефон Nokia 5530 Xpress Music

Матрица снята. Теперь открутите 4 шурупа TX.6, помеченных красным и 2 шурупа TX.4, помеченных синим.

Как разобрать телефон Nokia 5530 Xpress Music

Поднимите, обведенную кружком, часть телефона.

Как разобрать телефон Nokia 5530 Xpress Music

Поднимите и откиньте среднюю часть телефона, она соединяется с материнской платой шлейфом. Теперь можно отсоединить сенсорный экран. Просто вытащите коннектор вверх из разъема.

Как разобрать телефон Nokia 5530 Xpress Music

Сенсорный экран снят.

Как разобрать телефон Nokia 5530 Xpress Music

Сборку производить в обратном порядке.

Оригинал статьи: http://www.formymobile.co.uk/5530disassembly.php.
